Материал: 2332

5.Каковы принцип создания детали с использованием операции по сечениям и настройка параметров операции?

6.Как создаются стандартные отверстия при работе с трёхмерной моделью?

Лабораторная работа № 6

ОПЕРАЦИИ СБОРКИ И ДОБАВЛЕНИЕ СТАНДАРТНЫХ ИЗДЕЛИЙ В КОМПАС-3D

файл ДЕТАЛЬ 1.m3d и нажмите ОК. Деталь при вставке отображается в виде свободно перемещаемого фантома. ля фиксации детали в сборке достаточно щелкнуть кнопкой мышиД.

И

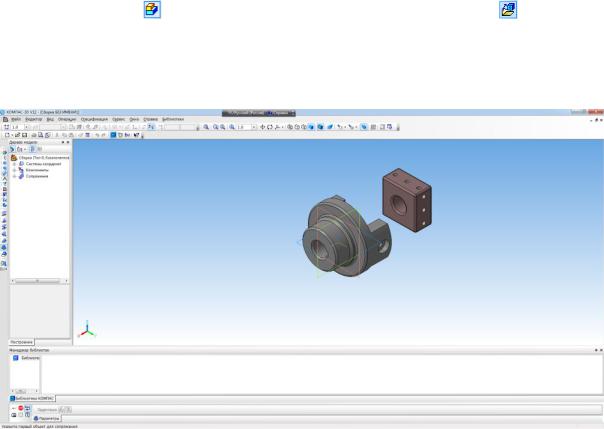

Рис. 6.1. Сопряжение первой и второй деталей по условию соосности отверстий

61

Деталь в сборке пока еще одна, поэтому сопрягать ее не с чем. Вставьте в сборку еще одну деталь (файл ДЕТАЛЬ 2.m3d). Первая деталь по умолчанию фиксируется. О фиксации свидетельствует буква «ф» перед названием компонента детали в дереве сборки. Возле компонентов, которые могут свободно перемещаться, стоит знак «–».

Первым из налагаемых сопряжений будет соосность отверстий в обеих деталях. Устанавливается это сопряжение с помощью команды Соосность на панели инструментов Сопряжения . После вызова команды необход мо по очереди щелкнуть на цилиндрических гранях, между которыми устанавл вается соосность (рис. 6.1).

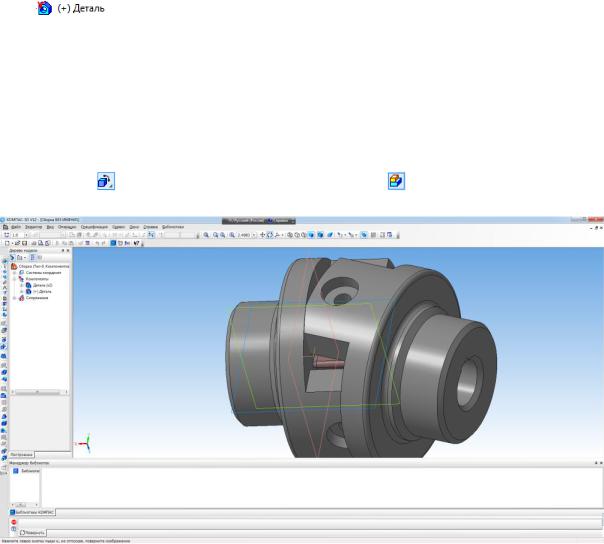

Рис. 6.2. Промежуточный этап совмещения деталей, при котором соблюдается соосность малых отверстий, но не соблюдается параллельность между плоскими гранями полумуфт

62

Установите сопряжение Совпадение объектов между плоскими гранями кулачка полумуфты и призматического промежуточного элемента. После вызова команды достаточно поочередно щелкнуть кнопкой мыши на соответствующих гранях одной и затем второй детали в окне документа. В результате наложенного сопряжения касание между деталями не

Сбыло установлено, тем не менее они перестроились так, что условные плоскости, которым принадлежат выбранные при выполнении команды овпадение объектов грани, совпали друг с другом.

Далее, вновь спользуя команду Соосность , необходимо установить соосность между малым отверстием в кулачке и малым отверстием в промежуточном элементе. Деталь мгновенно перестроится, однако сейчас она пересечет другую деталь (рис. 6.2).

Чтобы окончательно зафиксировать вторую полумуфту, воспользуйтесь командой Параллельность панели инструментов Сопряжения .

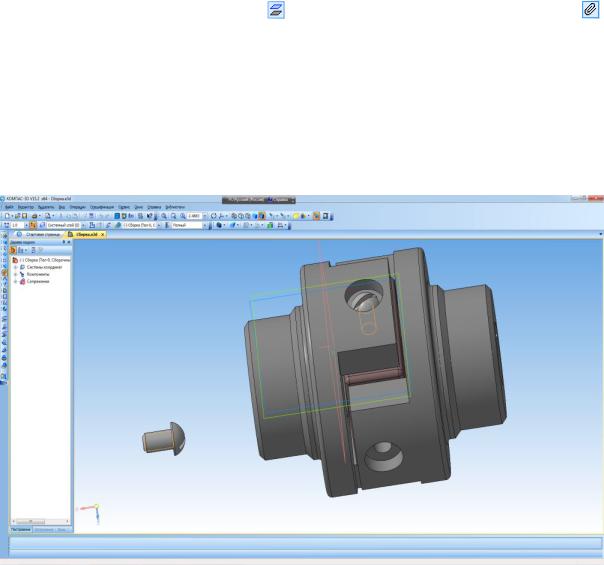

Рис. 6.3. Винт, окончательно установленный в отверстии сборки при помощи команды

На расстоянии

63

Выберите винт нормальный по ГОСТ 11644–75 (А), дважды щелкнув на строке с его названием. На панели справа установите диаметр винта равным 6 мм, а длину – 10 мм. Нажмите Применить, чтобы вставить винт в сборку.

Чтобы зафиксировать винт в сборке, необходимо указать точку

отверстия и с помощью команды Соосность установить соответствующее сопряжен е между отверстием в полумуфте и телом винта.

Для окончательной установки винта можно применить команду На расстоянриспанели нструментов Сопряжения, позволяющую размес-

тить компоненты так, чтобы их параллельные грани находись на заданном расстоян друг от друга ( . 6.3).

Спец ф кац я – основной конструкторский документ для сборочной единицы, который в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно оп-

ределяет данное изделие и его состав [9, 10].

бСоздан е спецификации сборочного чертежа

Спецификацию составляют на каждую сборочную единицу на отдельных листах формата 4. Форму и порядок заполнения спецификации

устанавливает ГОСТ 2.108–68.

Спецификация в общем случае состоит из разделов, располагаемых в

• материалы; И

• комплекты [10].

Наименование каждого раздела указывают в виде заголовка в графе Наименование и подчеркивают. После каждого раздела оставляют несколько свободных строк для дополнительных записей. Допускается резервировать номера позиций. Запись изделий, указываемых в разделах Сборочные единицы и Детали, производят в алфавитном порядке сочетания начальных индексов организаций-разработчиков и далее в порядке возрастания цифр, входящих в обозначение. В разделе Стандартные изделия записывают изделия, примененные по следующим категориям стан-

64

дартов: государственным, республиканским, отраслевым и стандартам предприятия [10].

В пределах каждой категории стандартов записи производят по

В разделе МатериалыбАв этой графе указывают общее количество материалов на одно специфицируемое изделие с указанием единиц измерения. Допускается единицы измерения записывать в графе Примечание в непосредственной близости от графы Кол.

Допускается совмещение спецификации со сборочным чертежом при условии их размещения на форматеД4. Такому совмещенному документу присваивают обозначения основного конструкторского документа [10].

Сборочный чертеж – документ, содержащий изображение сборочной единицы и другие данные, необходимые для сборки (изготовления) и контроля. Основные требования к выполнению сборочных чертежей устанавливает ГОСТ 2.109–73. И

Сборочный чертеж, кроме изображения сборочной единицы, должен содержать: а) исполнительные размеры, предельные отклонения и другие параметры и требования, которые должны быть выполнены или проконтролированы по данному сборочному чертежу; б) указания о способе выполнения неразъемных соединений (сварных, паяных и др.); в) номера позиций составных частей изделия; г) габаритные размеры, определяющие предельные внешние или внутренние очертания изделия; д) установочные размеры, согласно которым изделие устанавливается на месте монтажа; е) присоединительные размеры, по которым данное изделие присоединяется к другим изделиям, и другие необходимые справочные размеры [10].

Все составные части на сборочном чертеже нумеруют в соответствии с номерами позиций, указанными в спецификации. Сборочные чертежи

65
