Построение углового размера выполняется с помощью команды Угловой размер (рис. 5.7). Для формирования размера необходимо поочередно щелкнуть на двух непараллельных гранях (или непараллельных ребрах), между которыми проставляется угловой размер, и выбрать способ построения размера. После этого, используя кнопку Создать объект , не

забудьте зафиксировать размер.





Команда Радиальный размер

позволяет проставлять радиальные

размеры для криволинейных поверхностей и ребер. Если после простанов-

ки размера размерной надписи не видно за телом модели, вы можете, ис-

пользуя настройки на панели свойств, «вытащить» размерную надпись за

пределы 3D-



(р с. 5.8).





С







модели





бА

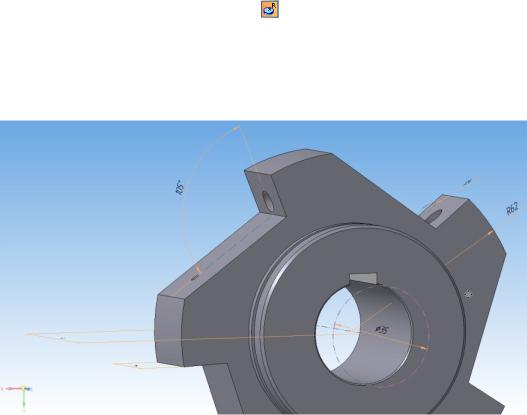

Рис. 5.9. Все проставленные трехмерные размеры детали

Эта команда также используется для простановки кривизны отдель-

ных ребер (R62 на рис. 5.9).

Д















И

Параметризация модели

Для повышения скорости выполнения проектов и быстрого внесения в них изменения в КОМПАС-3D существует возможность параметризации модели. Можно задать связи между отдельными компонентами модели, позволяющие при последующей разработке типовых конструкций не переделывать всю модель, а изменить лишь несколько параметров. Процесс задания таких зависимостей называется параметризацией. Параметризация разрешает многократно использовать один раз построенную модель и значительно сокращает время на формирование новых ее модификаций. Параметризацию стоит применять в том случае, когда при модификации де-

56

тали изменяются только размеры, а внешний вид (топология, форма) остается неизменным [8].

Суть параметризации состоит в том, что пользователь может присваивать переменные состоянию трехмерных объектов, а также их характерным параметрам (например, величине выдавливания, уклона, угла вра-

Сщения, размерам геометрических примитивов эскизов и т. п.). Эти переменные можно вводить в различные выражения в специальном редакторе формул, устанавливая определенные математические зависимости между ними так, чтобы при зменении одного (или нескольких) параметров автоматически зменял сь все остальные переменные модели. В результате эскизовполучится параметр ческая модель, для создания типовых модификаций которой достаточно просто изменить значение одной или нескольких переменных [8].

Параметр зац я трехмерной модели начинается с параметризации трехмерныхбАопераций. Создайте новый документ-деталь и постройте простейш й контур детали с размерами на эскизе одной из

плоскостей (р с. 5.10).

Д И

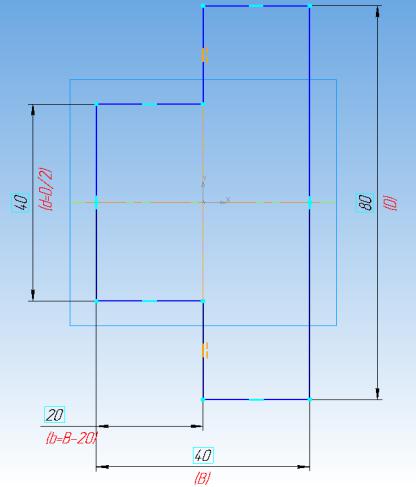

Рис. 5.10. Контур детали с размерами для создания параметрической модели

57

Параметризируйте чертеж. Для этого на компактной панели активируйте панель Параметризация . Выделите контур рамкой и примените команду Параметризовать объекты . Теперь все отрезки связаны меж-

ду собой. Выполните команду Выровнять точки по горизонтали

па-

нели Параметризация для двух точек центров вертикальных отрезков,

С





имеющих размеры d и D (через эти точки может быть проведена горизон-

тальная ось симметрии контура, см. рис. 5.10).



При простановке размеров (см. рис. 5.10) задайте в полях соответст-

вующие

мена переменных (d, D, b, B, рис. 5.11). Перед созданием разме-

ров b и B установ те на панели Свойств тип ориентации линейного разме-

горизонтальным



ра



.





бА







Д

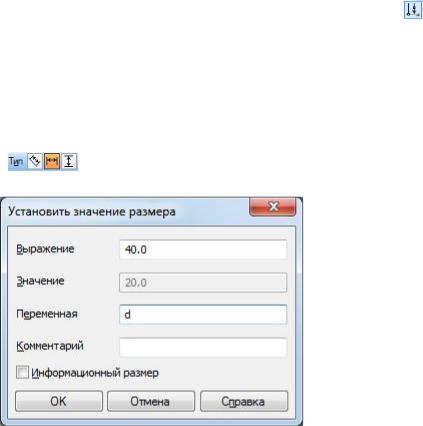

Рис. 5.11. Задание имени переменной размера



Вызовите панель переменных кнопкой Переменные на стандартной панели. В появившемся слева окне (рис. 5.12) введите выражения для вычисления (b=B–20; d=D/2) и значения переменных (D=80 мм; B=40 мм). И

Рис. 5.12. Окно переменных

58

С



и



б



а

А

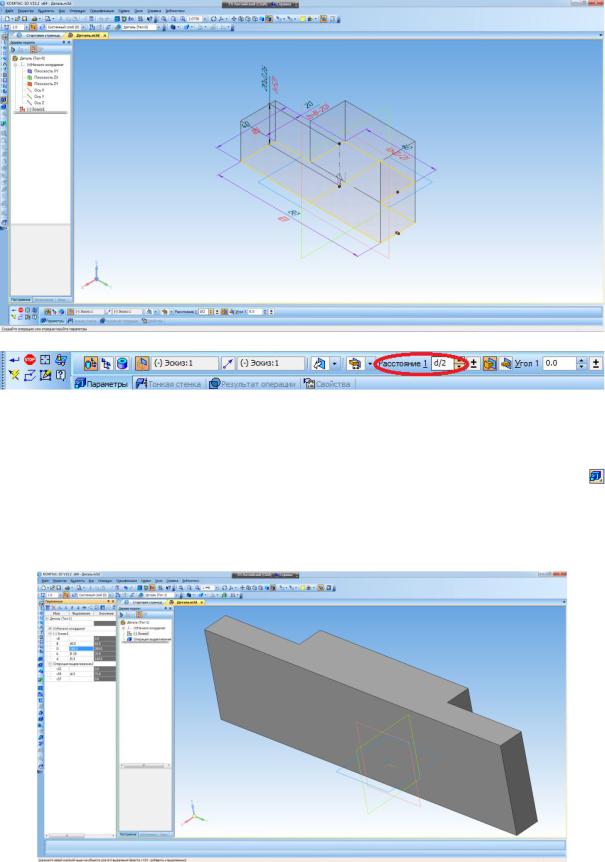

Рис. 5.13. Операция выдавливания (а) и параметрическое задание высоты детали (б)

Закройте панель переменных и выключите режим эскиза . При-

мените к полученному замкнутому контуру Операцию выдавливания

панели Редактирование детали (рис. 5.13, а) и задайте расстояние выдав-



Д

ливания (расстояние 1 на панели свойств), вместо числа наберите выраже-

ние d/2 (рис. 5.13, б).





И

Рис. 5.14. Вид детали после изменения значения параметра D на 280 мм и перестроения модели

59

Снова откройте панель переменных и поменяйте значение независимой переменной D на 280 мм. Затем выполните команду Перестроить стандартной панели. Если все предыдущие построения были выполнены верно, после перестроения модели деталь примет вид, изображенный на рис. 5.14.

С











Таким образом, вы получили простейшую параметрическую модель.





Порядок выполнения работы

1.

Запуст те программу КОМПАС-3D.



нитора









2.

оздайте новый документ-деталь.







3.

Последовательно выполните действия, описанные в разделах на-

стоящей лабораторной ра оты выше: создание эскиза; выдавливание; вра-

щение; операц я по сечениям; кинематическая операция; сечение по эски-

5.

П работы





зу; проставлен е трехмерных размеров; параметризация модели.

4. Сохран те в документе MS Word

скриншоты (снимки) экрана мо-

с результатами создания графических объектов по каждому из пе-

речисленных разделов ла ораторной



.





сьменно ответьте на контрольные вопросы.

1.

Номер ра оты, название и цель лабораторной работы.

2.

Скриншоты (снимки) экрана монитора с результатами создания

графических объектов по каждому из разделов лабораторной работы в до-

кументе MS Word.

А

3.

Файлы чертежей (КОМП С-Чертеж *.cdw) созданных объемных

деталей.











4.

Ответы на контрольные вопросы.







5.

Вывод по работе.

Д







1.

Каковы принцип создания детали с использованием операции

вращения и настройка параметров операции?



2.

Каковы принцип создания детали с использованием операции вы-

давливания и настройка параметров операции?

И



3.

Объяснить работу с операциями Вырезать выдавливанием и

Приклеить выдавливанием. Когда они применяются? Какова настройка

параметров операции?









4.

Каковы принцип создания детали с использованием кинематиче-

ской операции и настройка параметров операции?
