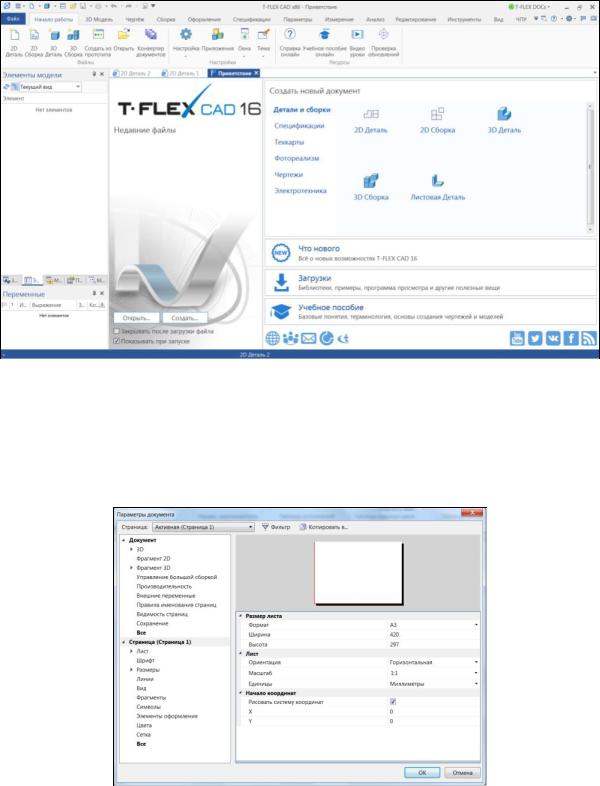

Си бАР с. 7.2. Окно приветствия системы T-FLEX CAD

Нажмите правой кнопкой мыши (ПКМ) на поле экрана. В появившимся окне Параметры документа выберите формат листа А4 и ориента-

цию Вертикальная (рис. 7.3).

Д И

Рис. 7.3. Параметры документа

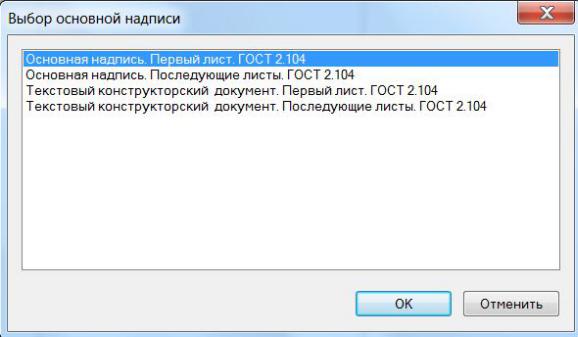

Для оформления чертежа необходимо выбрать вкладку Оформление → → Создать → в диалоговом окне выбрать соответствующее оформление для конструкторского чертежа (рис. 7.4).

71

СибАР с. 7.4. Диалоговое окно Выбор основной надписи

для оформления чертежа

Для создания параметрической 2D-модели необходимо построить «каркас» чертежа. Для этого используются линии построения. Линии построения – это базовые элементы параметрической модели в T-FLEX CAD. Они являются тонкими конструкционными линиями, с помощью которых можно создать параметрическую основуДчертежа. Кроме того, некоторым размерам поставить в соответствие задать переменные. Переменная – это элемент системы, предназначенный для создания негеометрических зависимостей между значениями параметров. Основное назначение переменных – это использование их значений в качестве параметров линий построения для того, чтобы автоматически менять вид чертежа [12].

Для построения выберите вкладку Чертеж →ИПостроения → Прямая → → Создать горизонтальную прямую → Нажать левой кнопкой мыши (ЛКМ) на созданную прямую → Параметры прямой → Расстояние → Создать переменную Н → окно Переменные → задать значение Н=96.

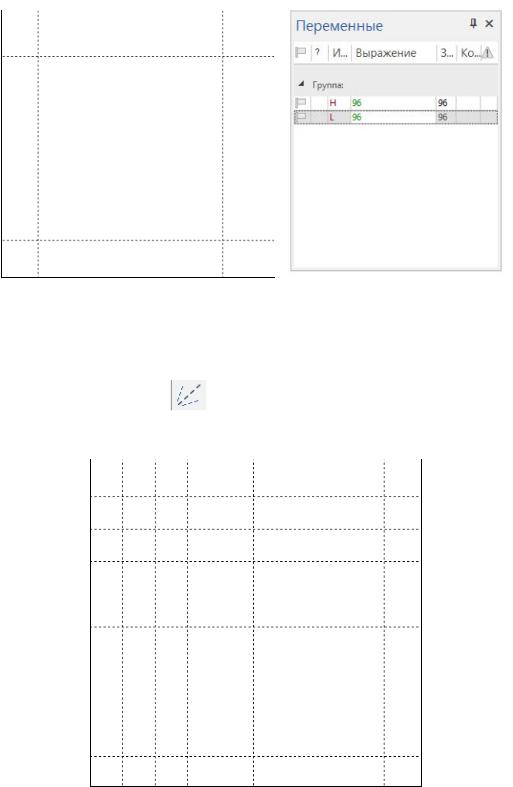

Аналогично постройте вертикальные прямые: Чертеж → Построения → → Прямая → Создать вертикальную прямую → Нажать левой кнопкой мыши на созданную прямую → Параметры прямой → Расстояние → Создать переменную L → окно Переменные → задать значение L=96. В окне Переменные появятся переменные и указанные для них значения

(рис. 7.5).

72

Рис. 7.6. Создание осей симметрии

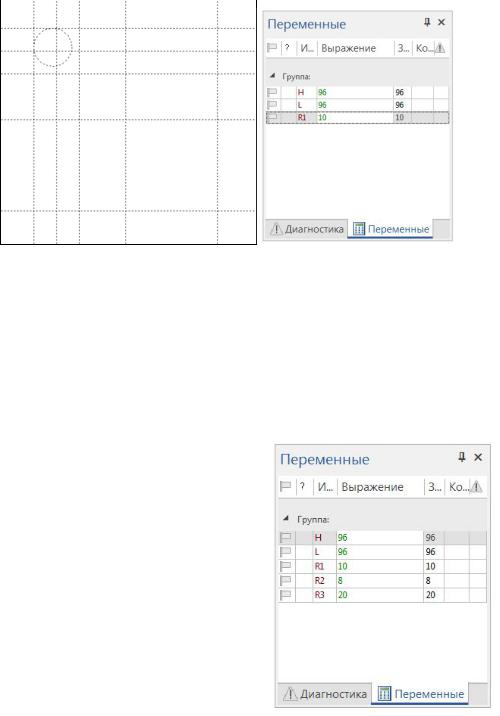

Постройте скругления: Чертеж → Построения → Окружность → Отметить ЛКМ две прямые, касательные к окружности → Параметры окружности → Радиус → Создать переменную R1 → окно Переменные → задать значение R1=10 (рис. 7.7).

73

ли: Чертеж → Построен я → Окружность → Отметить ЛКМ две прямые, касательные к окружности → Параметры окружности → Радиус → Создать переменную R2 → окно Переменные → задать значение R2=8. Аналогично создайте переменную R3=20 (рис. 7.8).

Д

Рис. 7.8. Линии построения и окноИПеременные

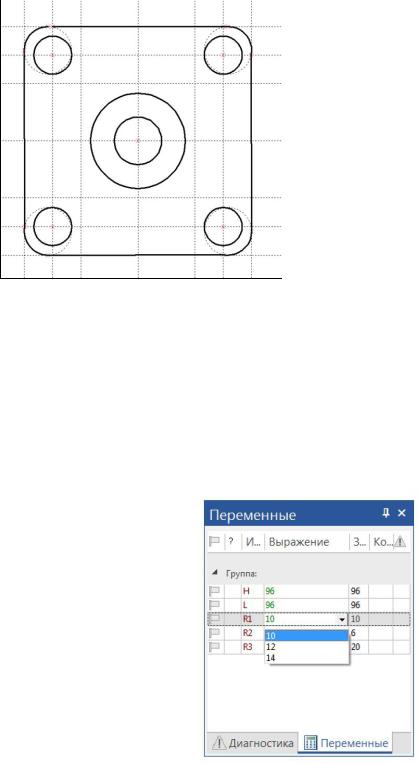

Далее обведите контур: Чертеж → Изображение → ЛКМ выберите точки, через которые будет проходить контур (рис. 7.9). Для удаления ли-

ний построения используйте кнопку Погасить построения или сочетание клавиш (Ctrl+Shift+C). Далее необходимо построить оси для окруж-

74

ностей и указать размеры. Для построения осей нужно использовать набор команд: Чертеж → Чертеж → Оси. Для указания размеров используйте набор инструментов: Чертеж → Оформление.

бранной переменной. ДобавьтеАв список переменной R1 значения 10, 12 и 14 (рис. 7.10). Аналогично создайтеДсписки для переменных R2 (значения

6, 8 и 10) и R3 (значения 20, 25 и 30). И

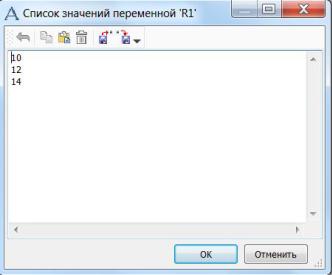

Рис. 7.10. Диалоговое окно Список значений переменной R1
