3.2.5. Перемещение объекта

Параллельный сдвиг объекта осуществляют с помощью команды Переместить падающего меню или одноименной панели Редактирование. После выбора объектов система делает запрос:

Базовая точка или [Смещение] < Смещение >:

Для базовой точки выбирают характерный параметр объекта перемещения (например, для окружности – центр). Отвечая на следующий запрос

Вторая точка или <считать смещением первую точку>:

указывают точку нового размещения базовой точки и самого выбранного объекта. Можно, отвечая на запрос, ввести относительные координаты смещения, например @120,50, при этом объект будет перемещен относительно базовой точки

по осям x и y на 120 и 50 единиц соответственно.

И







3.2.6. Поворот объекта



Д













падаю-

Поворот объекта выполняют с помощью команды Повернуть

щего меню Редактирование.



А





После вызова команды система дает информацию

о режиме измерения углов:











Текущие установки отсчета углов в ПСК: ANGDIR=против ч/с ANGBASE=0





и









После выбора редактируемых о ъектов на запрос системы



Базовая точка:















следует указать базовую точкуб, относительно которой будет выполнен поворот.

Далее на запрос













Угол поворота или [Копия/Опорный угол] < 0 >:





указывают угол

поворота

набором







цифр в команднойСстроке или щелч-







ком мыши в графической зоне экрана.







Или указывают

угол поворота с по-







мощью опции Опорный угол без до-







полнительных вычислений. Напри-







мер, чтобы повернуть прямоугольник







вокруг базовой точки 1 (рис. 34) до







помещения стороны 12 в горизон-







тальное положение, выбирают опцию

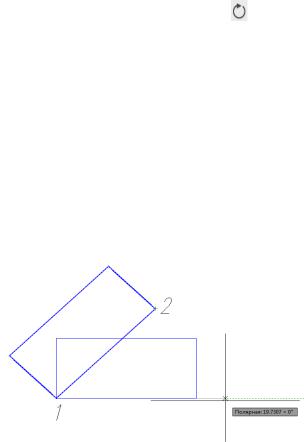

Рис. 34. Использование команды

Опорный угол и на запрос







Повернуть



Опорный угол <0>:

26

указывают двумя щелчками мыши отрезок 12. Далее на запрос

Новый угол:

вводят величину угла 0 или курсором поворачивают его в нужное горизонтальное положение.

3.2.7. Деформация объекта масштабированием

Масштабирование объекта выполняют с помощью команды Масштаб падающего меню Редактирование. После вызова команды и выбора объекта масштабирования операцию увеличения или уменьшения производят, отвечая на следующие запросы:

Базовая точка:

указывают базовую точку, относительно которой произойдет уменьшение или увеличение объекта;

мо изменение величины объекта в дробное количествоИраз, то используют опцию Опорный отрезок. Так, при измененииАобъекта в 5/9 раз на запросы системы

Коэффициент масштабирования или [Копия/Опорный отрезок] <1>:

уменьшении его значение должно быть в промежутке от 0 до 1. Если необходи-

при увеличении объекта вводят коэффициентДмасштабирования больше 1, при

после выбора опции Опорный отрезок вводят числовые значения в такой последовательности: на запрос б

Длина опорного отрезка <1>:

вводят число 9, на запроси

Новая длина или [Точки] <1>:

вводят значениеС5. Вместо ц фрового значения при использовании опции Точки величину можно указать двумя щелчками ЛКМ в графической зоне экрана.

Опция Копия позволяет оставить и исходный объект, и измененный масштабированием. По умолчанию исходный объект удаляется.

3.2.8. Деформация объекта растяжением

Деформация растяжением объекта достигается с помощью команды Растянуть падающего меню Редактирование. Изменение геометрической формы объекта с помощью этой команды выполняется обычно над полилинией без предварительного выбора объекта. Чтобы растянуть или сжать часть объекта относительно другой части, деформируемую часть выделяют с помощью секущей рамки или секущего многоугольника после вызова команды. Следуют запросы системы:

Выберите растягиваемые объекты секущей рамкой или секущим многоугольником… Выберите объекты:

27

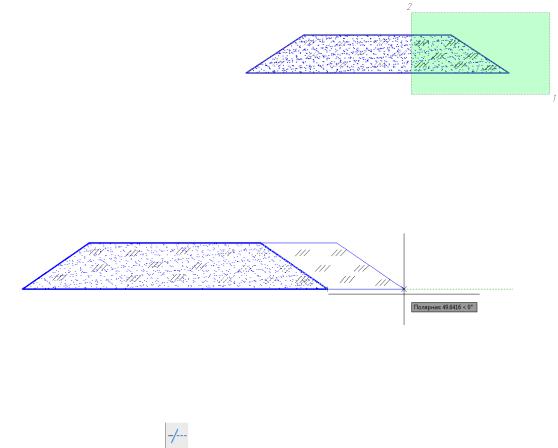

На рис. 35 показан пример выбора объектов растяжения секущей рамкой (щелчками ЛКМ в точках 1 и 2). Далее на запрос

Базовая

точка или [Смещение]



<Смещение >:



указывают базовую точку. Затем на



последний запрос системы



Вторая

точка или <считать сме-

Рис. 35. Выбор объектов деформации

щением первую точку> :

растяжением с помощью секущей рамки

указывают вторую точку вектора смещения или показывают направление смещения курсором и набирают численное значение деформации на клавиатуре

(рис. 36).











И











Д



Рис. 36. Определение второй точкой направления





вектора деформации объекта



3.2.9. Обрезка, удлинение и сопряжение объектов



Команда Обрезать



б





позволяет





падающего меню Редактирование

и









обрезать объект по границам, которыми могут служить другие объекты. На пер-

вый запрос после вызова команды

А





С











Текущие установки: Проекц я = ПСК, Кромки = Без продолжения Выберите режущие кромки...

Выберите объекты или <Выбрать все>:

отвечают выбором границ обрезки. Выбор элементов, являющихся границами обрезки, заканчивают нажатием клавиши Enter или щелчком правой кнопки мыши. Ответом на следующий запрос

Выберите обрезаемый (+Shift удлиняемый) объект или [Линия/Секрамка/

Проекция/Кромка/уДалить/Отменить]:

будет выбор объектов (по умолчанию), которые должны быть обрезаны по указанным границам. Объект указывают в той его части, которую необходимо обрезать. На рис. 37, а проиллюстрирован выбор границ обрезки, а на рис. 37, б – результат обрезки. Опция Отменить позволяет отменить только что выполненную обрезку; опция Кромка – изменить режим продолжения кромки до вообра-

жаемого пересечения (С продолжением/Без продолжения); опции Линия, Се-

крамка дополняют инструменты выбора объектов обрезки временной ломаной

28

линией или секущей рамкой, опция Проекция удобна в 3D-проекциях, так как позволяет резать объекты не только указанными кромками, но и их проекциями.

а

б

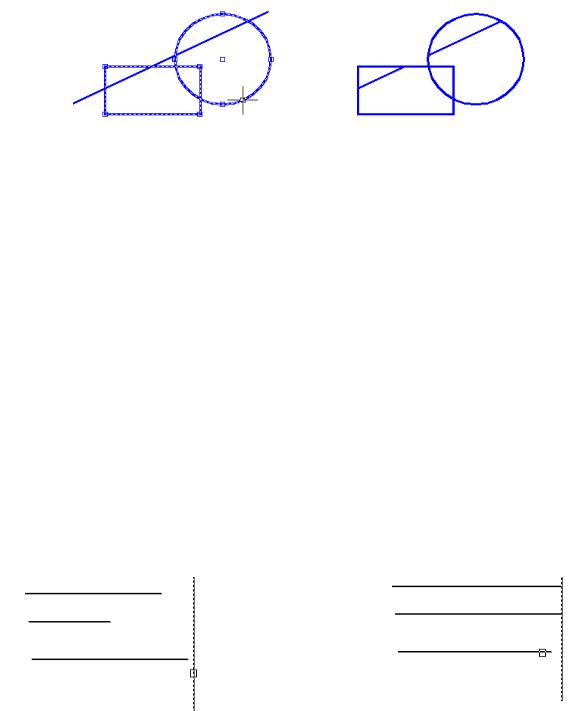

Рис. 37. Использование команды Обрезать

Команда Удлинить падающего меню или одноименной панели Ре-

дактирование позволяет удлинить объект до границ, которыми могут служить

другие объекты. На первый запрос системы после предъявления установок

Текущие установки: Проекция = ПСК, Кромки = Без продолжения

Выберите граничные кромки…



Д





Выберите объекты или <Выбрать все>:





А

необходимо указать графические примитивы, которыеИявятся границами, до ко-

торых необходимо довести данные линии (рис. 38, а). Выбор элементов, являющихся границами удлинения, заканчивают нажатием клавиши Enter или щелчком правой кнопки мыши. Ответом на следующий запрос





и

о резаемый) объект или [Линия/Секрамка/

Выберите удлиняемый (+Shift

Проекция/Кромка/ Отмен ть]:





С



будет выбор объектов (по умолчанбю), которые должны быть удлинены до ука-

занных границ (рис. 38, б). Опц

данной команды работают аналогично опциям

команды Обрезать.





а





б

Рис. 38. Выполнение операции удлинения линий до выбранных границ: а – выбор границ; б – удлинение линий до выбранных границ

Команда Разорвать падающего меню Редактирование позволяет разорвать объект двумя указанными точками.

29

С помощью команды Сопряжение падающего меню Редактирование выполняют сопряжение объектов. После вызова команды система предлагает информацию о текущих настройках и запрос первого сопрягаемого объекта:

Текущие настройки: Режим = С ОБРЕЗКОЙ, Радиус сопряжения = 0.0000

Выберите первый объект или [Отменить/полИлиния/раДиус/оБрезка /Несколько]:

Чтобы задать новые установки режима обрезки и радиуса сопряжения, выбирают опции Обрезка и Радиус. После установки другого режима обрезки и радиуса система повторяет запрос

Выберите первый объект или [Отменить/полИлиния/раДиус/оБрезка

/Несколько]:)



Отвечая на этот запрос, указывают первый объект сопряжения и на запрос



И

Выберите второй объект или нажмите клавишу Shift при выборе, чтобы соз-

дать угол, или [Радиус]:

Д

─ второй объект. На рис. 39 показано выполнение сопряжения двух ортогональ-

ных отрезков: а − с установкой режима обрезки Без обрезки; б − в режиме С об-

резкой.



А









а





б



б



и

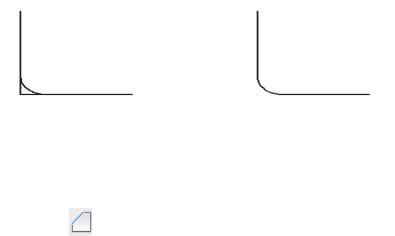

Р с. 39. Выполнение команды Сопряжение:

а − в реж ме обрезки Без обрезки; б − в режиме С обрезкой

При нажатии клавиши Shift выбирают уже сопряженные стороны для вос-

становления угла.







Команда ФаскаС

падающего меню Редактирование работает анало-

гично команде Сопряжение. После вызова команды система предлагает информацию о текущих настройках и запрос первого отрезка для выполняемой фаски:

Текущие настройки: Режим = С ОБРЕЗКОЙ, Параметры фаски: Длина1= 0.0000, Длина2= 0.0000

Выберите первый отрезок или [оТменить/полИлиния/Длина/Угол/оБрезка/ Метод/Несколько]:

После установки другого режима обрезки с помощью опции оБрезка и длины катетов фаски с помощью опции Длина система повторяет запрос

Выберите второй отрезок или нажмите клавишу Shift при выборе, чтобы соз-

дать угол, или [Расстояние/Угол/Метод]:
