–ОРТО – прямоугольная привязка (F8);

–ОТС-ПОЛЯР – полярное отслеживание (F10);

–ПРИВЯЗКА – объектная глобальная привязка (F3);

–3D ПРИВЯЗКА – объектная глобальная привязка 3D (F4);

–ОТС-ОБЪЕКТ – объектное отслеживание (F11);

–ДПСК – динамическая пользовательская система координат (F6);

–ДИН – динамический ввод данных (F12);

–ВЕС – вес (толщина) линий.

Настройку шага сетки, величины угла трассировки линий, выбор глобальных привязок можно выполнить, выбрав окно Настройка… щелчком правой кнопки мыши в режимной строке (см. рис. 4). Наиболее удобным для дальнейшего выполнения графических работ является сочетание режимов, показанное активным на рисунке. Масштаб отображения толщины (веса) линии корректируют в окне Параметры весов линий, которое открывают с помощью операций

ное меню при щелчкеСправой кнопкой мыши (в

дальнейшем изложении ПКМ) в различных об-

ластях интерфейса отличается по содержанию:

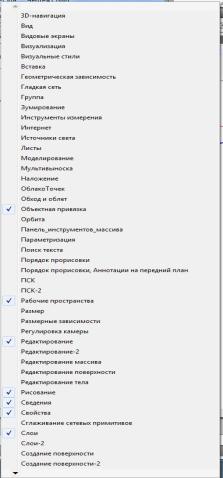

−на любой панели интерфейса вызывает список панелей программы AutoCAD (рис. 5);

−в командной строке щелчок ПКМ позво-

6

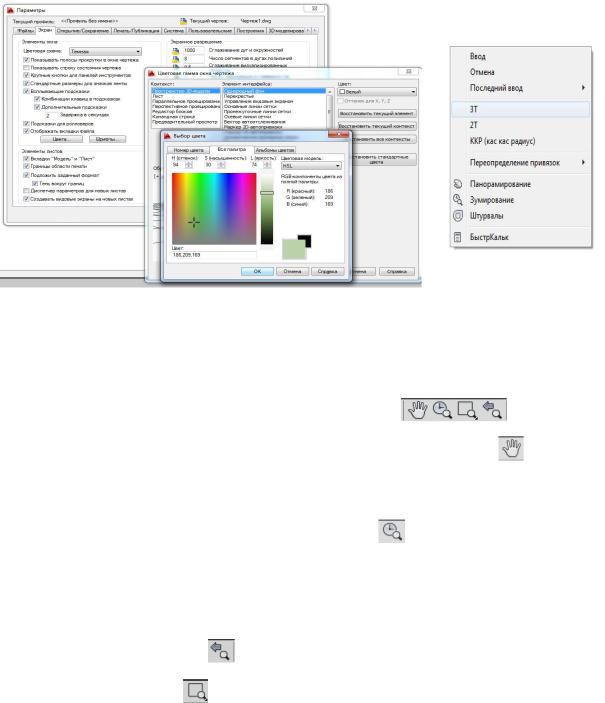

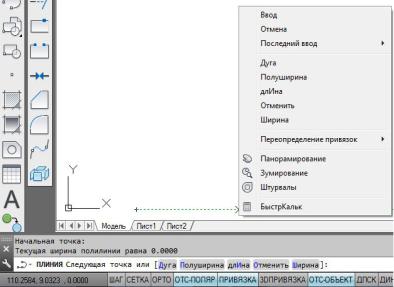

момент операции. Например, при выполнении команды Круг щелчок ПКМ в

графической зоне откроет контекст данной команды (рис. 7), что позволит вы-

брать нужную опцию в этом контекстном меню щелчком ЛКМ.

уменьшать изображениеСна экране. Для этого щелчком мыши на данной кнопке активизируют команду и затем перемещают курсор в поле чертежа. Величина изображения будет увеличиваться и уменьшаться при диагональных движениях нажатой и удержанной ЛКМ.

Возврат к предыдущему окну просмотра осуществляется с помощью кноп-

панель с девятью опциями (рис. 8). Эти команды, как и все команды панорамирования и зумирования, являются прозрачными, то есть их использование не требует прерывания выполнения других команд.

Опция Показать рамкой позволяет двумя щелчками ЛКМ показать диагональные углы рамки, которая будет увеличена до размеров графической зоны.

7

Рис. 8. Меню зумирования экрана

Опция Показать в динамике позволяет в динамическом режиме выбирать новое окно просмотра.

Опция Показать с заданием масштаба позволяет изменять масштаб изображения на экране в соответствии с масштабом, выбранным самим пользо-

границы чертежа.

Опция Показать до границ позволяет показать все выполненные на данном чертеже объекты, выбирая прямоугольник окна просмотра по границам этих объектов.

1.5. Общие приемы выполнения чертежа

Операции выделения объектов для редактирования выполняют:

с помощью рамки: щелчком ЛКМ указывают 2 точки на экране, выполняя рамку слева направо, при этом выделяются объекты, попавшие внутрь рамки;

8

с помощью секущей рамки: щелчком ЛКМ указывают 2 точки на экране, выполняя рамку справа налево. При этом выделяются все объекты, пересечен ные рамкой и попавшие в нее;

с помощью щелчка мыши на данном объекте.

Существуют и другие приемы выбора объектов.

Во время выполнения какой-нибудь операции редактирования выбор объектов можно осуществлять после запроса системы в командной строке Выбрать объекты. Выбор объектов завершается нажатием клавиши Enter.

Нажатие, удерживание ролика мыши и одновременное смещение курсора помогает двигать весь чертеж по экрану. Простое вращение ролика мыши увеличивает или уменьшает размер отображения чертежа на экране.

1.6. Способы ввода команд

выбором соответствующего пункта падающегоИменю;

щелчком мыши на пиктограмме соответствующейД панели команд;

выбором нужного пункта экранного (контекстного) меню;

набором на клавиатуре названия команды в командной строке (в ответ на запрос программы Команда:). НазваниеАкоманды можно набирать как на рус--б

9

1.7. Способ ввода точек. Использование привязок

Выполнение чертежей по размерам как «от руки», так и в среде AutoCAD требует обеспечения точности. Для этого система AutoCAD предлагает различные способы ввода точек, использование объектных привязок, пользовательской системы координат и др.

Кроме непосредственного ввода точек на экране с помощью щелчка мыши можно использовать иные способы ввода координат точек. При вводе точек с клавиатуры необходимо последовательно указать координаты X,Y на запрос системы в командной строке, например,

гом по оси x на 25,5 мм и по оси y на 33,2 мм. Относительный ввод обеспечивает знак @. Числа могут быть как положительными, так и отрицательными.

Если известна длина прямой и угол ее наклона к оси x, то используют относительный ввод в полярных координатах с клавиатуры

вязка в строке режимов. Выбор необходимых привязок выполняют в диало-

говом окне Режимы рисования вкладка Объектные привязки (рис. 10). Диа-

логовое окно открывают щелчком правой кнопкой мыши в области одной из кнопок режимов рисования.

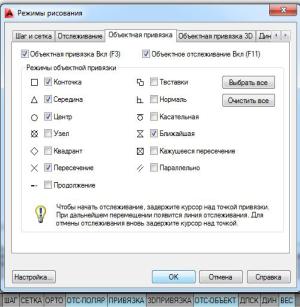

Рис. 10. Окно Режимы рисования
