Рис. 68. Пример выполнения чертежа «Проекционное черчение»

6. СОЗДАНИЕ И КОМПОНОВКА ЛИСТА. ВЫВОД НА ПЕЧАТЬ

Рассмотренные выше примеры чертежей были выполнены в пространстве Модели в масштабе 1:1. Пространства Модель, Лист 1, Лист 2 переключаются с помощью вкладок внизу рабочего экрана на интерфейсе AutoCADa (см. подр. 1.2). Компоновка в пространстве Листа позволяет вывести на печать выполненные изображения детали в разных масштабах в нужном формате, оформленном рамкой и основной надписью в соответствии с ГОСТами ЕСКД и СПДС. Создание нового листа с необходимым оформлением формата рассмотрено ниже.

46

6.1. Создание шаблона для нового Листа

В связи с тем, что в программе AutoCAD не предусмотрены шаблоны, соответствующие ГОСТу 2.301 – 68 «Форматы», в данном пособии предлагается создать шаблон формата А4 для чертежа «Проекционное черчение»:

1.Создать новый файл для рамки чертежа.

2.Перенести слои и текстовые стили из уже созданного файла «Проекционное черчение» с помощью Центра управления программы AutoCAD.

3.Для создания Листа «А4» с шаблоном формата А4 вертикального расположения выполнить чертеж рамки соответствующего формата и основную надпись:

вычертить границы формата (Слой 3) с помощью команды РисованиеПрямоугольник. Отвечая на первый запрос, ввести координаты первой точки: 0, 0 ; на второй запрос программы ввести координаты: 210,297 ;

внутреннюю рамку чертежа вычертить с помощью команды Прямоугольник (Слой 1). Отвечая на первый запрос ввести координаты 20,5 . Вторую точку прямоугольника ввести с помощью относительных координат. Для этого исполь-

зовать привязку Смещение (см. подр. 5.5 и рис. 65) и на запрос о базовой

точке указать верхний правый угол внешнейДрамкиИчертежа, далее на вопрос о величине отступа ввести значение @ 5, 5 .

вычертить границы основной надписи (рис. 69) с помощью команды Рисование Прямоугольник (Слой 1). Отвечая на первый запрос системы, ука-

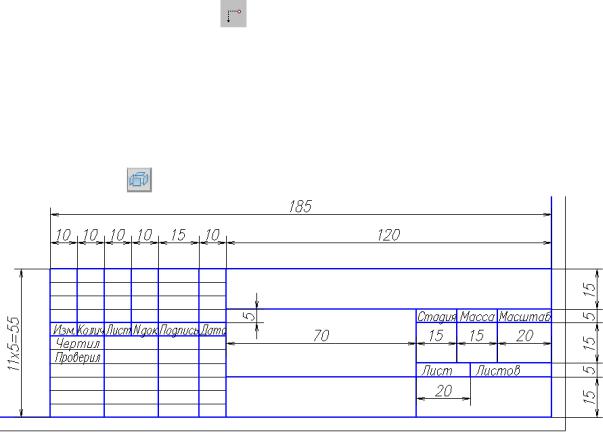

Рис. 69. Основная надпись

изобразить внутренние горизонтальные линии штампа копированием нижнего отрезка с помощью команды Редактирование Массив (Слой 3). Вертикальные (Слой 1) удобно копировать с помощью команды Редактирова-

ние Подобие;

47

заполнить основную надпись с помощью команды Рисование Текст

Однострочный;

4.Запомнить файл как шаблон в папке Template под именем A4.dwg с по-

мощью последовательности Файл Сохранить как.... В открывшемся окне выбрать тип файла: Шаблон чертежа AutoCAD (*.dwt) (откроется папка Template) тип файла: Чертеж AutoCAD 2007 (*.dwg) внести имя файла:

А4 .

Этот шаблон может быть использован для вставки в пространство вновь создаваемого листа с именем A4.

6.2. Создание и компоновка Листа

Для создания Листа А4 выполнить алгоритм:

1.Открыть файл Проекционное черчение.dwg;

2.Создать новый лист с помощью команд СервисИМастеры Компо-

новка листа.... В открывшемся окне Создание листа – Начало (рис. 70) отве-

тить на запросы программы:

− Имя нового листа – А4; Д − Принтер – Нет;

− Формат – ISO A2 (420.00х594.00 мм); − Ориентация листа – КнижнаяА;

− Основная надпись – A4.dwg);

− Видовые экраны (Одинбэкран в масштабе 1:5); − Положение (указать в пространстве Листа А4 двумя щелчками ЛКМ);и

С

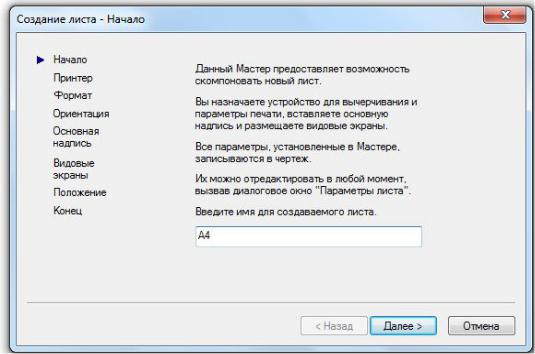

Рис. 70. Окно Создание листа - Начало

48

Созданный первый видовой экран в пространстве Листа А4 содержит два изображения детали в масштабе 1:5. Для создания дополнительных видовых экранов можно открыть панель Видовые экраны (рис. 71). Эта панель позволяет создавать видовые экраны в границах простого прямоугольника, многоугольника или любой другой замкнутой формы, выполненной в пространстве листа, которую программа предлагает преобразовать в видовой экран. В окне панели Видовые экраны можно откорректировать масштаб выделенного на листе видового экрана. Также масштаб ви-

чтобы они в разныхСв довыхи экранах оказались одинаковыми после распечатки чертежа. Для этого достаточно создать на базе использованных стилей новые с другим масштабом увеличения параметров.

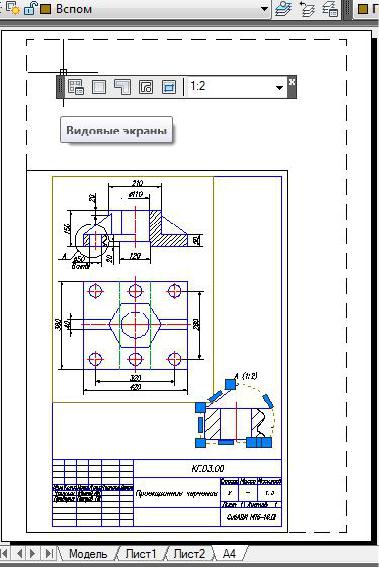

Рис. 71. Компоновка Листа А4

6.3. Вывод на печать из пространства Листа

Вывод на печать можно осуществлять как из пространства Модели, так и из пространства Листа. В данном пособии рассмотрен вывод на печать из пространства Листа c помощью следующих операций:

1. Открыть окно Печать–А4 с помощью команд Файл Печать…

49

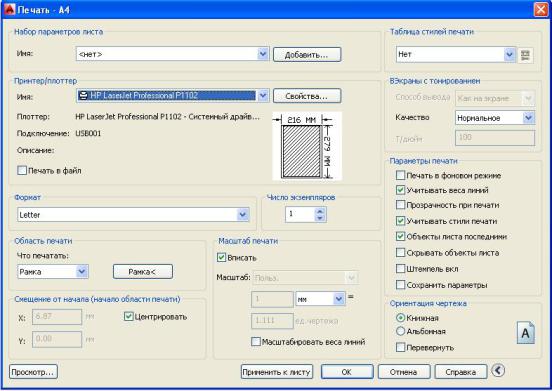

2. Развернуть окно печати, щелкнув кнопку со стрелкой в нижнем правом углу окна (рис. 72).

при выборе пр нтера с форматом А4 необходимо использовать масштаб печати Пользов., появляющийся при активизации параметра Вписать;

при неоднократном использовании этих параметров печати для данного файла необходимо нажать кнопку Применить к Листу.

7. ПРАКТИКА СОЗДАНИЯ 3D-МОДЕЛЕЙ В СРЕДЕ AUTOCAD

Плоскость, в которой производятся 2D-построения, называется мировой системой координат (МСК). Она задается осями x и y и совпадает с плоскостью графического экрана. Третья ось z расположена перпендикулярно данной плоскости и направлена от экрана к зрителю.

Многие команды, изученные в прежних разделах, допускают ввод трехмерных координат. В 2D-построениях обычно вводятся две координаты точек X и Y, при этом по умолчанию координата Z приравнивается нулю. В 3D-построениях ввод координат @10,20,30 определяет точку, сдвинутую по осям x, y, z относительно последней введенной на чертеже точки на 10, 20 и 30 единиц соответственно.
