7.1. Твердотельное моделирование

Программа позволяет строить как поверхности, так и тела. Построение тел выполняется с помощью «выдавливания» и называется твердотельным моделированием.

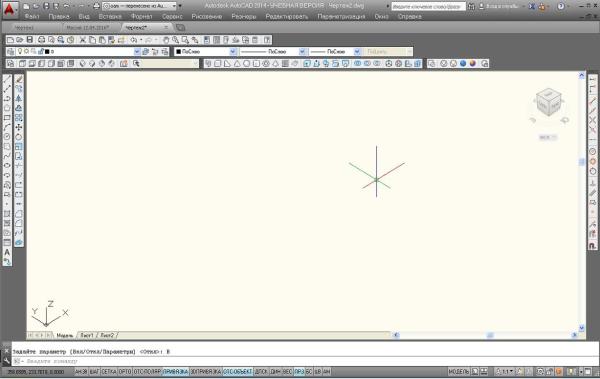

Для удобства построения 3D-объектов в данном пособии рекомендуется дополнить интерфейс следующими панелями Моделирование, Визуальные стили, Вид (рис. 73). На этом рисунке отображен 3D-интерфейс с включенной юго-западной изометрией. В правом верхнем углу рабочего экрана расположен куб, позволяющий изменить направление взгляда на построенный 3D-объект.

7.2. Пример выполнения графической работы №4 «3D-модель призмы с отверстием»

Выполнить 3D-объект шестигранной призмы со сквозным цилиндрическим отверстием, используя следующие операции твердотельного моделирования:

1.Создать файл с именем «Модель призмы». Установить несколько слоев

сразличными цветами.

2.Задать на рабочем экране юго-западную изометрию с помощью опера-

ций Вид ЮЗ изометрия.

3. Выполнить основание прямой шестигранной призмы с помощью операций Рисование Многоугольник. Принять центр шестиугольника в точке (0,0,0), радиус вписанной окружности 150.

51

4.Для выполнения цилиндрического отверстия в теле призмы вычертить окружность с центром в точке (0,0,0) и радиусом 50.

5.Чтобы произвести операции с телами, создать области (область шести-

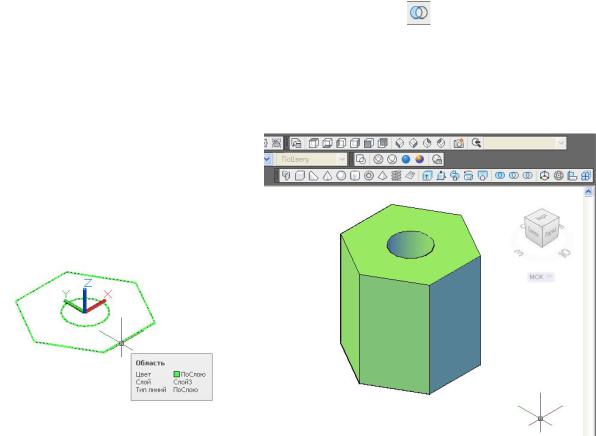

угольника А и область круга В) с помощью операций Рисование Область. 6. Выполнить вычитание двух множеств (область А область В) с помо-

щью панели Моделирование и операции Вычитание рис. 74).

7.Выполнить шестигранное тело с отверстием с помощью операций Мо-

делирование Выдавить .

8.Тонирование 3D-модели выполнить с помощью операций Визуальные

стили Визуальный стиль «Концептуальный» (рис. 75).

7.3. Пример выполнения графической работы №5 «3D-модель детали с использованием трех видовых экранов»

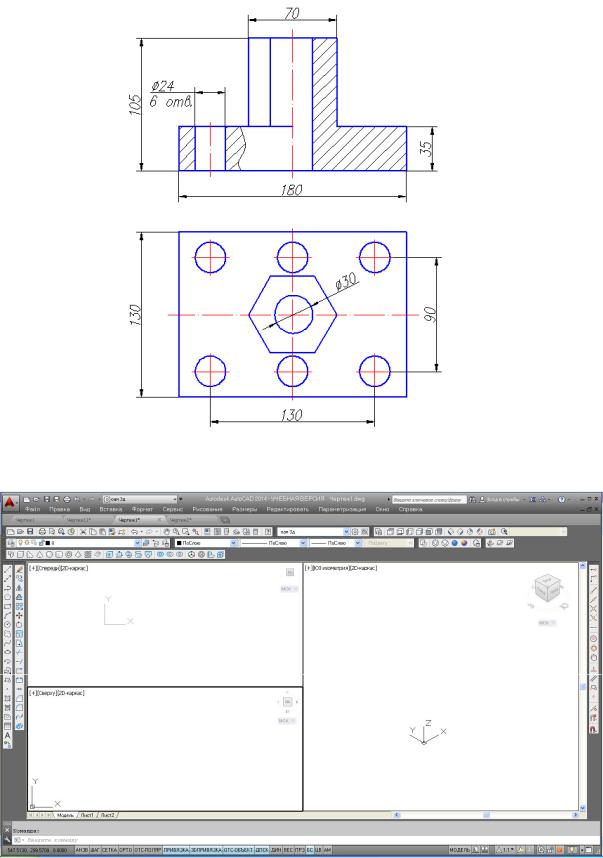

Выполнить 3D-модель по заданию, приведенному на рис. 76, используя следующие операции твердотельного моделирования:

1.Создать файл с именем Деталь.dwg. Установить несколько слоев с различными цветами.

2.При работе с моделью 3D-объекта AutoCAD позволяет делить графический экран на части, в каждой из которых можно установить свою точку зрения или проекцию. Конфигурация, показанная на рис. 77, назначается с помо-

щью операций: Вид Видовые экраны 3 ВЭкрана. В командной строке выбрать расположение конфигурации: Правее.

52

Рис. 77. Конфигурация 3 ВЭкрана

53

3. Задать виды в каждом видовом экране с помощью панели Вид (при задании нужного вида соответствующий экран активизируют щелчком мыши):

верхний левый экран – вид Спереди;

нижний левый экран – вид Сверху;

правый экран – ЮЗ изометрия.

4.Активизировать нижний левый экран и вычертить в нем прямоугольник длиной 180 мм, шириной 130 мм и 6 окружностей диаметром 24 мм с помощью изученных ранее команд.

5.Создать семь областей (область прямоугольника А и области окруж-

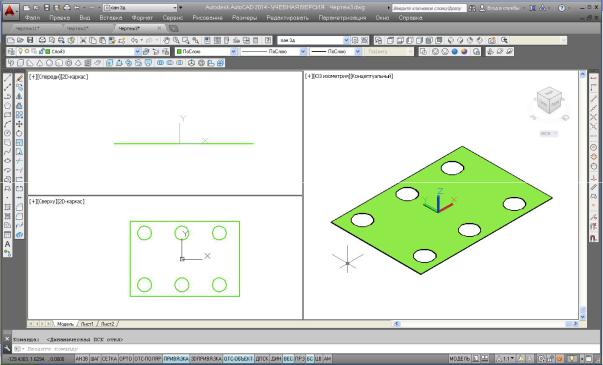

ностей В). Выполнить вычитание двух множеств (область А области В) с помощью панели Моделирование и операции Вычитание (рис. 78).

Рис. 78. Операция Вычитание

6. Активизировать экран ЮЗ изометрия. Создать призму основания с шестью отверстиями с помощью выдавливания полученной области на 35 мм вверх: Моделирование Выдавить.

7.Активизировать нижний левый экран и вычертить правильный шестиугольник с помощью операций Рисование Многоугольник. Разместить центр шестиугольника в центре верхней грани призмы, задать радиус вписанной окружности 70 мм. Создать область шестиугольника.

8.Активизировать экран ЮЗ изометрия. Выполнить выдавливание области шестиугольника вверх на 105 мм.

9.Выполнить объединение двух тел (3D-тело = Тело шестиугольника +

Тело призмы с отверстиями) с помощью операций Моделирование Объеди-

нение (рис. 79).

54

10.Построить цилиндр радиусом 12 мм и высотой 105 мм с помощью опе-

Рис. 80. Построение цилиндра
