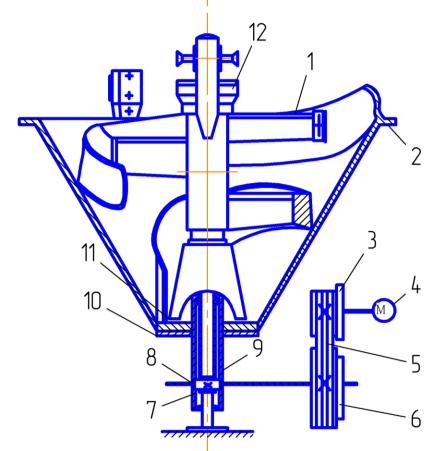

Рис. 3. Кинематическая принципиальная схема тестоокруглительной машины Т1-ХТН:

1 – спираль; 2 – чаша коническая; 3, 6 – шкивы; 4 – электродвигатель; 5 – клиноременная передача; 7, 8 – червячная передача; 9 – ступица; 10 – фланец; 11 – вертикальная ось

Тестоокруглитель работает следующим образом. Куски теста поступают от тестоделительной машины по промежуточному транспортеру, падают на дно чаши, где, увлекаясь несущей поверхностью вращающейся чаши и перемещаясь по спиральному желобу, принимают шарообразную форму и выдаются из округлителя на последующие технологические операции.

41

Тестоокруглительная машина Т1-ХТС

Тестоокруглительная машина Т1-ХТС для мелкоштучных булочных изделий аналогична предыдущей и отличается от нее конструкцией спирали, некоторыми элементами привода и уменьшенными размерами. Она состоит из вращающейся малогабаритной конической чаши 8, внутри которой установлен спиральный желоб 6, имеющий переменный профиль в поперечном сечении (рис. 4). Желоб выполнен литым из чугуна и укреплен на центральной неподвижной стойке 11. Коническая чаша нижним основанием закреплена на фланце ступицы 10. В нижней части этой ступицы находится червячное колесо 12. Чаша приводится во вращение от электродвигателя 1 через клиноременную передачу с двухступенчатыми шкивами и червячную передачу. Все элементы округлителя смонтированы на станине 14.

Для изменения направления потока округленных кусков теста при выходе из машины спиральный желоб можно поворачивать и устанавливать относительно неподвижного диска 5 с тридцатью шестью отверстиями, закрепляемого болтом 4. Для регулирования зазора между внутренней поверхностью вращающейся чаши и спиралью предусмотрен винт 3. Регулирование правильности зацепления червячной пары осуществляется с помощью гайки 9.

Благодаря увеличению в процессе округления окружной скорости заготовок происходит увеличение интервала между ними, что исключает их сдваивание. Однако в нижней части машины, где скорость наименьшая и подъем спирального желоба более крутой, сдваивание кусков теста возможно. Во избежание этого необходимо обеспечить ритмичную подачу тестовых заготовок, а также принимать меры по предотвращению их прилипания к поверхности спирали. Для этой цели рабочие поверхности спирали и чаши, а также тестовые заготовки обдуваются воздухом, который подается через патрубок 15, внутреннюю полость стойки 11 и выходные патрубки 7.

Тестоокруглитель Т1-ХТС работает аналогично тестоокруглителю Т1-ХТН, с которым он имеет высокую степень унификации. Конструктивно округлитель Т1-ХТС может быть агрегатирован с тестоделителем ХЛС-9, в результате чего получается делительноокруглительный агрегат А2-ХЛ2-С9.

42

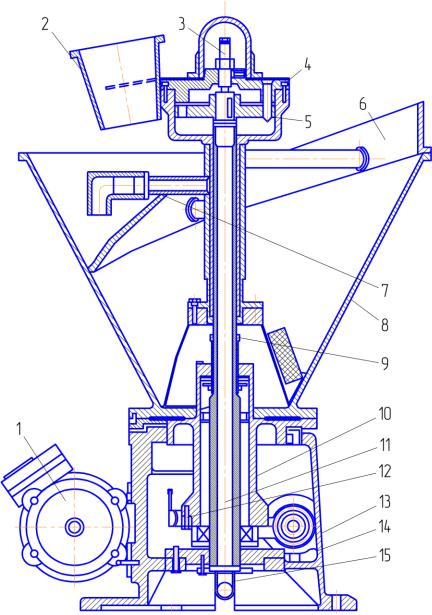

Рис. 4. Тестоокруглительная машина Т1-ХТС:

1 – электродвигатель; 2 – загрузочный бункер; 3 – винт; 4 – болт; 5 – неподвижный диск; 6 – желоб; 7 – выходные патрубки; 8 – коническая чаша;

9 – гайка; 10 – ступица; 11 – неподвижная стойка; 12 – червячное колесо; 13, 14 – станины; 15 – патрубок

Тестоокруглительная машина «Гостол»

Тестоокруглитель «Гостол» (Югославия) относится к машинам с конической наружной несущей поверхностью и конической наруж-

43

ной формующей спиралью (рис. 5). Он состоит из четырехугольной станины 2, внутри которой расположены электродвигатель с редуктором и вентилятор для обдувки спирали и конуса теплым воздухом.

Станина установлена на четырех роликах 1 и имеет фиксирующий винт. Пульт управления 3 смонтирован на станине. Несущий конус 4 имеет рифленую поверхность. Вокруг конуса неподвижно на четырех стойках 5 закреплена формующая спираль 6, обеспечивающая размещение вокруг конуса двух витков, что позволяет значительно удлинить путь тестовой заготовки.

На спираль нанесено тефлоновое покрытие стойкое, гигиеничное и обладающее высокой антиадгезионной способностью по отношению к тесту.

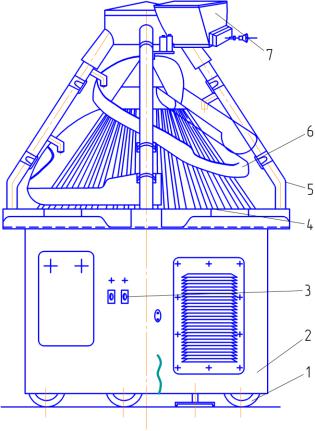

Рис. 5. Тестоокруглительная машина «Гостол»:

1 – ролики; 2 – станина; 3 – пульт управления; 4 – несущий конус; 5 – стойки; 6 – формующая спираль; 7 – мукопосыпатель

44

Для регулирования длительности округления на спирали имеются в трех местах приемные устройства, что позволяет изменять рабочую длину спирали. В верхней части конуса размещен мукопосыпатель 7 с вибрационным регулируемым приводом, что позволяет экономно расходовать подсыпаемую муку и избегать запыления машины мукой.

К достоинствам машины следует отнести ее компактность и хороший внешний вид, весьма эффективное использование несущей поверхности за счет размещения на ней двух витков формующей спирали с двумя витками и применение обдувки. Синтетическое покрытие рабочих узлов машины облегчает ее санитарную обработку.

Тестоокруглительная машина «Эльген»

Тестоокруглитель «Эльген» (Венгрия) относится к машинам с ленточными несущими и формующими поверхностями (рис. 6). Он смонтирован на наклонной станине 3, размещенной на тумбах 2 и 4.

Передняя тумба установлена на двух роликах 1, задняя – на двух установочных штифтах 5. Роль несущих поверхностей выполняют два транспортера 6 и 8, движущихся в противоположных направлениях. Роль формующей поверхности выполняют сами транспортеры и неподвижная поверхность 7 между транспортерами. Привод, состоящий из электродвигателя и червячного редуктора, расположен на тумбе 2.

Привод осуществляется от редуктора 9 через двойной шарнир Гука 10 к валику 11 ведущего барабана с помощью цепи. На транспортерной ленте 12 привулканизирован выступ в виде клинового ремня, который удерживает ленту транспортера от сгибания по шкиву. Валики барабана установлены в двух подшипниках на кронштейнах с возможностью их перемещения. Конструкция привода позволяет регулировать угол наклона барабанов и расстояние между ними в зависимости от массы и свойств тестовой заготовки 13. Приводные барабаны соединены с цепью, причем различные диаметры звездочек 14 и 15 обеспечивают разную скорость лент. Звездочка 16 служит для натяжения цепи. При регулировании приводных барабанов одновременно перемещают с помощью винта и натяжные барабаны.
