люлечно-подиковых с тупиковой пекарной камерой и канальной системой обогрева.

Печи Г4-ХПЛ поставляются в трех исполнениях:

–Г4-ХПЛ-16, Г4-ХПЛ-25 и Г4-ХПЛ-50 – для работы на твердом топливе, с ручной топкой и колосниковой решеткой;

–Г4-ХПЛ-16-01, Г4-ХПЛ-25-01 и Г4-ХПЛ-50-01 – для работы на жидком топливе, с форсуночным агрегатом;

–Г4-ХПЛ-16-02, Г4-ХПЛ-25-02 и Г4-ХПЛ-50-02 – для работы на газообразном топливе, с горелкой для сжигания природного газа.

Печи идентичны по конструкции, поэтому приводится описание печи Г4-ХПЛ-16, как ближайшего аналога наиболее распространенной в отрасли люлечно-подиковой тупиковой печи ФТЛ-2.

Печь Г4-ХПЛ-16 (рис. 1) выполнена из кирпича и стянута каркасом 3 из прокатной профильной стали. Части обмуровки, соприкасающиеся с горячими топочными газами, выложены огнеупорным кирпичом.

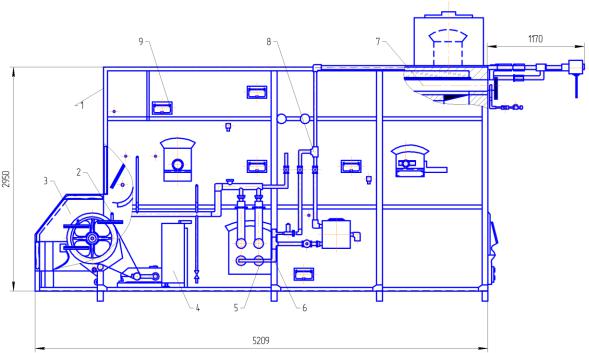

Рис. 1. Печь Г4-ХПЛ-16:

1– посадочная камера; 2 – цепной конвейер; 3 – каркас; 4 – аварийные люки; 5 – газовая разводка; 6 – теплоутилизатор; 7 – парогенераторы;

8 – установка форсунки; 9 – приводная станция

76

Пекарная камера обогревается горячими топочными газами, проходящими по каналам в кирпичной кладке через радиаторную коробку и над перекрытием из листовой стали.

Топка и центральный нижний канал перекрыты кирпичным сводом, верхняя часть которого является теплоотдающей. Топочные газы движутся по каналам за счет естественной тяги дымовой трубы.

Теплоутилизатор 6 состоит из трех котелков, соединительных труб и спускного трубопровода. В пекарной камере расположен Г-об- разный двухниточный цепной конвейер 2. Конвейер имеет передний приводной вал с двумя ведущими звездочками, а также промежуточный и натяжной валы с аналогичными звездочками. Ведущий, промежуточный и натяжной валы соединены между собой тяговыми бесконечными цепями с шагом 140 мм. Катки цепей движутся по специальным направляющим. К цепям через каждые три звена с помощью пальцев шарнирно подвешены 28 люлек рамочной конструкции. Для выпечки подовых изделий люльки снабжены металлическими съемными подиками.

Печной конвейер приводится в движение от приводной станции 9, состоящей из электродвигателя, червячного редуктора, клиноременной передачи с натяжным роликом и конечного выключателя.

Прерывистое движение конвейера осуществляется путем автоматических включений и выключения электродвигателя с помощью реле времени через магнитный пускатель и конечный выключатель. Команда на останов конвейера подается кулачком, установленным на валу червячного колеса редуктора привода.

Парогенераторы 7 предназначены для выработки пара, необходимого для увлажнения тестовых заготовок в пекарной камере.

Разгрузку формового хлеба и продукции, выпекаемой на листах, производят вручную. Автоматическая разгрузка готовой продукции обеспечивается только для подовых сортов хлеба, для чего печь комплектуется специальной посадочной камерой 1 и механизмом для разгрузки подовых сортов хлеба.

Имеется установка форсунки 8. На печи смонтированы газовая разводка 5 и аварийные люки 4.

Дутье и тяга в топке регулируются шиберами, привод которых выведен к топочному фронту.

77

Техническая характеристика модификаций печи Г4-ХПЛ приведена в табл. 1.

Печи Г4-ХПЛ являются универсальными и предназначены для выпечки широкого ассортимента хлебобулочных, мучных кондитерских, бараночных и некоторых специальных сортов хлебобулочных изделий.

78

Печи семейства Г4-ПХС

Печи Г4-ПХС выпускаются в двух модификациях – Г4-ПХС-25М

иГ4-ПХС-40. В модернизированных вариантах эти печи выпускаются под марками Г4-ПХ3С-25 и Г4-ПХ4С-25. Они относятся к типу конвейерных печей с сетчатым подом, тоннельной пекарной камерой

иканальной системой обогрева.

Печи Г4-ПХС по конструкции идентичны, поэтому приводится описание печи Г4-ПХС-25М, как наиболее распространенной в промышленности.

Печь хлебопекарная Г4-ПХС-25М – каркасная, тоннельного типа, с сетчатым подом (рис. 2). Состоит из восьми секций 9, образующих пекарную камеру 11 и топочные секции 3 и 5. Внутри секций проходят каналы-газоходы 10, по которым циркулируют продукты сгорания газа или жидкого топлива. Все каналы печи находятся под разрежением, создаваемым двумя центробежными вентиляторами 2 и 4.

а

б

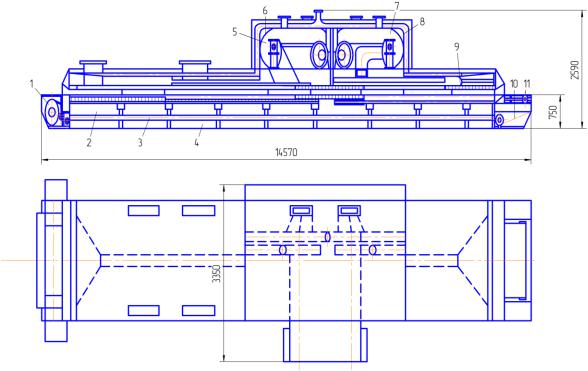

Рис. 2. Печь Г4-ПХС-25М:

а– вид сбоку; б – вид сверху;

1– приводная станция; 2, 4 – центробежные вентиляторы; 3, 5 – топочные секции; 6 – пароувлажнительное устройство; 7 – сетка; 8 – натяжная станция; 9 – восемь секций; 10 – каналы-газоходы; 11 – пекарная камера

79

Печь имеет приводную 1 и натяжную 8 станции, на барабанах которых натянута сетка 7, выполняющая роль пода. Привод сетчатого пода функционирует от электродвигателя через редуктор и вариатор, что позволяет плавно изменять время выпечки в пределах 12–72 мин.

Печь имеет два независимых контура обогрева (I и II зоны). В первом газовом контуре, обогревающем входной участок пекарной камеры, продукты сгорания, выходящие из топки, смешиваются в камере смешения с рециркулирующими газами и охлаждаются до температуры 400–600 С.

Из камеры смешения через вертикальный газоход газы подводятся в верхние и нижние транспортирующие каналы, из которых затем попадают в каналы обогрева пекарной камеры. Второй газовый контур обслуживает средний и выходной участки пекарной камеры и имеет более протяженный газовый тракт, чем первый контур.

Печь снабжена пароувлажнительным устройством 6, питающимся от паровой сети. Печи изготовляются с выносом пода 1100 мм (основной вариант), а также 1500 и 2800 мм, которые оговариваются при заказе.

Охлажденные газы отводятся коробом, присоединенным к всасывающему патрубку вентилятора рециркуляции. На выходе из вентилятора газовый поток разделяется: часть газов удаляется в дымовую трубу, а часть по горизонтальному газоходу вновь направляется в камеру смешения. Пекарная камера оборудована смотровыми окнами с подсветом, вытяжными устройствами и заслонками.

Тоннельная конструкция печи дает возможность применять их на механизированных технологических линиях хлебозаводов.

Техническая характеристика печи Г4-ПСХ-25М приведена в табл. 2.

Таблица 2

Техническая характеристика Г4-ПСХ-25М
