Техническая характеристика модификаций универсального расстойного шкафа Т1-ХР2-Г приведена в табл. 2.

Универсальные расстойные шкафы Т1-ХР2-Г предназначены для окончательной расстойки тестовых заготовок хлебобулочных изделий широкого ассортимента. Они применяются в комплексе с хлебобулочными печами, имеющими ширину пода 1,4–1,5 м (узкий под).

61

Специализированные расстойные шкафы Т1-ХР2-3

Специализированные расстойные шкафы Т1-ХР2-3 выпускаются в двух модификациях – Т1-ХР2-3-60 и Т1-ХР2-3-120.

Шкафы окончательной расстойки марок Т1-ХР2-3-60 и Т1-ХР2-3-120 унифицированы и различаются компоновкой и производительностью.

а

б

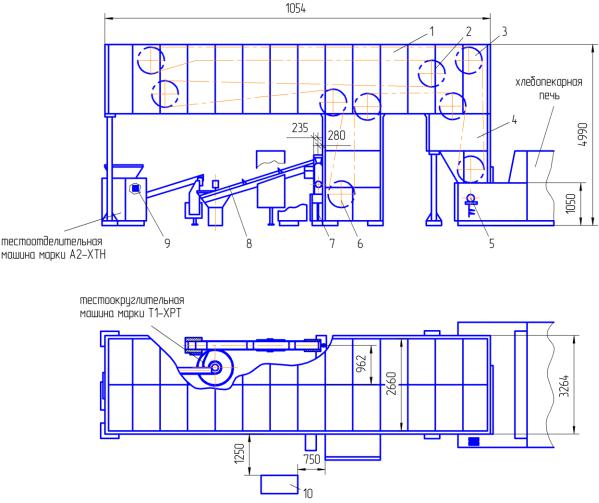

Рис. 5. Общий вид специализированного расстойного шкафа Т1-ХР2-3-120: а – вид сбоку; б – вид сверху;

1 – камера окончательной расстойки; 2 – натяжные звездочки; 3 – поворотные звездочки; 4 – разгрузочная секция; 5 – механизм включения;

6 – ведущие звездочки; 7 – манипулятор-укладчик; 8 – конвейер подачи; 9 – механизм останова; 10 – щит управления

62

Шкаф окончательной расстойки Т1-ХР2-3-120 (рис. 5) состоит из конвейера подачи 8, манипулятора-укладчика 7, камеры окончательной расстойки 1, щита управления 10, механизма включения 5, механизма останова 9.

Конвейер подачи предназначен для транспортирования тестовых заготовок от тестоокруглительной машины к манипулятору-укладчику. Он представляет собой металлоконструкцию, на которой смонтирован привод, ведущий и натяжной барабаны, мукопосыпатель, кантователи и мукосборник.

Манипулятор-укладчик представляет собой раму, на которой смонтированы питатель, горизонтальный конвейер и привод. Мани- пулятор-укладчик снабжен клиноременным вариатором, позволяющим изменять его производительность.

Расстойная камера представляет собой каркас, состоящий из унифицированных секций, внутри которого смонтирован четырехниточный люлечный конвейер. Он состоит из двух параллельных тяговых пластинчато-катковых цепей с шагом 100 мм, охватывающих ведущие 6, поворотные 3 и натяжные 2 звездочки. Через каждые три звена цепи конвейера шарнирно подвешены люльки с восьмикарманными кассетами. Для натяжения цепей предусмотрены натяжные станции.

В разгрузочной секции 4 установлены устройство для поворота кассет люлек и их разгрузки, а также копир для предотвращения раскачивания люлек при повороте кассет.

Принципиальная кинематическая схема шкафа окончательной расстойки изображена на рис. 6.

Привод конвейера расстойки смонтирован на раме и состоит из электродвигателя, закрепленного на шарнирно-подвижной плите, клиноременной передачи и редуктора. В передней части рамы на плите электродвигателя имеется электромагнитный тормоз, который предупреждает движение расстойного конвейера по инерции после выключения электродвигателя.

Остановка конвейера осуществляется механизмом останова, который одновременно служит и для регулирования длительности расстойки путем пропуска части люлек без загрузки и разгрузки.

Для предотвращения сдваивания рядов тестовых заготовок на поду печи при разгрузке люлек шкаф снабжен блокирующим устройством, которое контролирует наличие тестовых заготовок в люльках.

63

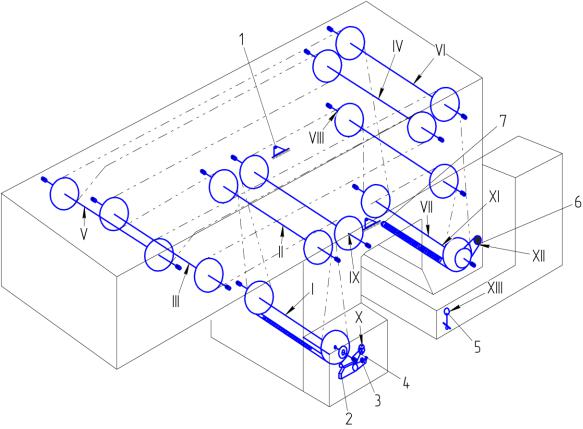

Рис. 6. Принципиальная кинематическая схема шкафа окончательной расстойки Т1-ХР2-3-120:

1 – механизм возврата кассет; 2 – механизм опрокидывания кассет; 3 – блокирующее устройство; 4 – механизм включения; 5 – механизм останова;

6 – электродвигатель; 7 – редуктор; I–XIII – валы

Для создания стабильного климатического режима предусмотрена система кондиционирования воздуха, которая находится в лобовой секции камеры. В ней происходят выравнивание температуры внутри тестовых заготовок и их расстойка в наиболее благоприятных условиях.

Регулирование температуры и влажности в шкафу осуществляется автоматически.

Для уменьшения прилипания тестовых заготовок к кассетам люлек и улучшения их санитарного состояния в шкафу предусмотрена камера сушки, в которой установлены инфракрасные нагреватели.

Длительность расстойки тестовых заготовок регулируется изменением количества загружаемых люлек. Включение и выключение шкафа осуществляется автоматически.

64

Тестовые заготовки из тестоокруглительной машины поступают на непрерывно движущуюся ленту конвейера, опыляются мукой с помощью мукопосыпателя и подаются на манипулятор-укладчик.

Манипулятор-укладчик группирует тестовые заготовки по восемь штук и кантователями укладывает их в люльку неподвижного конвейера расстойки. Затем с помощью рычажного устройства и бесконтактного датчика дается импульс на включение привода манипу- лятора-укладчика. Механизм включения от печи включает привод конвейера расстойки, который перемещает конвейер на один шаг и подает очередную люльку на позицию загрузки.

Техническая характеристика модификаций расстойного шкафа Т1-ХР2-3 приведена в табл. 3.

Таблица 3

Техническая характеристика
