Материал: Технико-экономическое обоснование варианта схемы развития электрической сети районной энергосистемы для электроснабжения новых узлов нагрузки

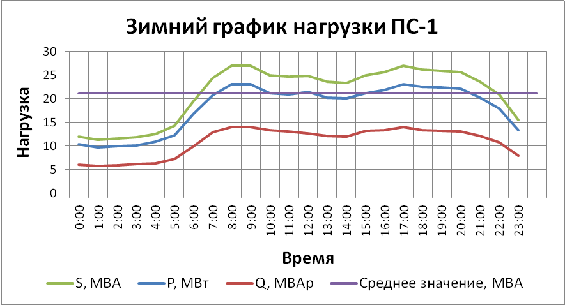

Рис. 5.1.1. Графики полной, активной, реактивной и средней мощностей характерного зимнего дня.

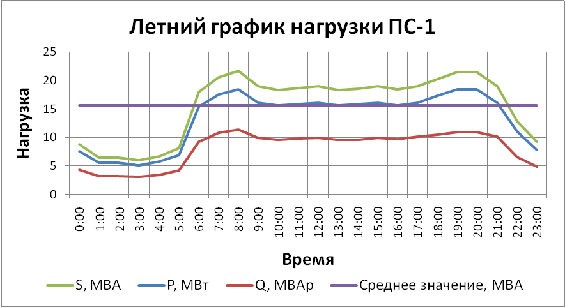

Рис. 5.1.2. Графики полной, активной, реактивной и средней мощностей характерного летнего дня.

Приведем данные графики к двухступенчатому виду.

Рассмотрим график характерного зимнего дня.

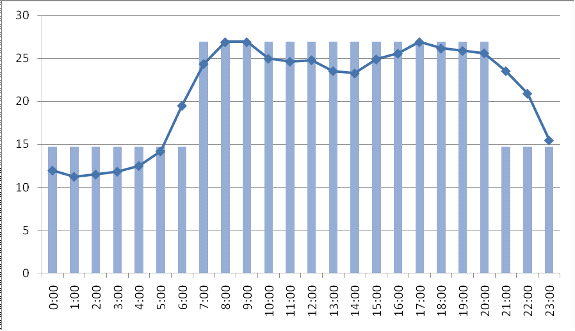

Рис. 5.1.3. Двухступенчатый график для зимних суток.

График нагрузки с последовательными максимумами. Алгоритм приведения к двухступенчатому виду приведён в пункте 5. Значение большей ступени 26.9 МВА, её продолжительность равна 14 часов. Значение  определяется как среднеквадратичное значение и оно равно  Соотношение : 22.8 МВА; 20.7 МВА.

Для эквивалентной температуры зимнего охлаждения трансформатора -200С:(Д): 1,5.

Рассмотрим график характерного летнего дня.

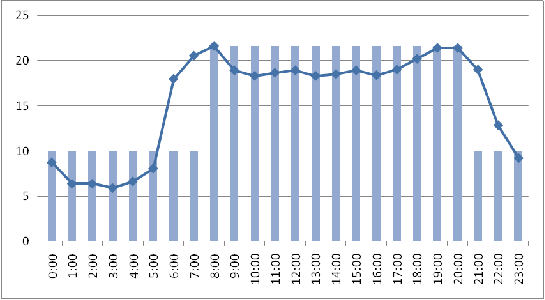

Рис. 5.1.4. Двухступенчатый график для летних суток.

График нагрузки с последовательными максимумами. Алгоритм приведения к двухступенчатому виду приведён в пункте 5. Значение большей ступени 21.6 МВА, её продолжительность равна 13 часов. Значение  определяется как среднеквадратичное значение и оно равно  Соотношение : МВА; 31 МВА.

Для эквивалентной температуры летнего охлаждения трансформатора 200С:(Д): 1,3.

Непосредственный выбор трансформатора.

Выберем трансформатор ТРДН-25000/110.

Паспортные данные трансформатора табл. 5.1.1.

Таблица 5.1.1

Необходимо проверить коэффициент загруженности трансформаторов, так как для достижения наибольшего КПД он должен быть равен 0.7-0.8.

Коэффициент загруженности трансформаторов значительно ниже желаемого значения. Выберем трансформатор мощностью 16 МВА. Получаем:

Полученный коэффициент загрузки немного превышает желаемое значение. В случае отключения одного из двух трансформаторов коэффициент перегрузки будет составлять 1.68, а допустимые значения составляют для зимнего и летнего дней соответственно 1.5 и 1.3. Такое значительное превышение коэффициента перегрузки приведет к более быстрому старению трансформаторов, что не желательно. Еще одним минусом данного трансформатора является то, что при увеличении нагрузки трансформатор придется заменять на более мощный.

Следовательно, остановим свой выбор на трансформаторах ТРДН-25000/110.

5.2    Выбор понижающих трансформаторов на подстанции 2

На данной подстанции необходимо установить два понижающих трансформатора 110/10 кВ. Максимальная мощность нагрузки на пятый год эксплуатации:  МВт,  МВА. При отключении одного из двух трансформаторов всю нагрузку должен нести оставшийся в работе трансформатор, при этом часть времени суток этот трансформатор будет работать с перегрузкой. Длительность перегрузки может быть определена из эквивалентного по потерям двухступенчатого графика нагрузки. Построим график нагрузки трансформатора в зимние (Рис. 5.2.1) и летние (Рис. 5.2.2) характерные дни. Графики активной и реактивной мощности характерных суток зимнего и летнего дней построим по данным таблицы 1.6, используя формулу:

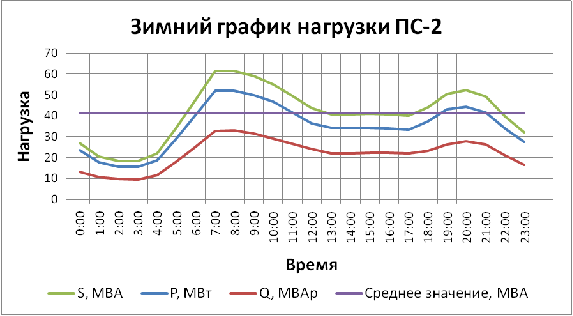

Рис. 5.2.1. Графики полной, активной, реактивной и средней мощностей характерного зимнего дня.

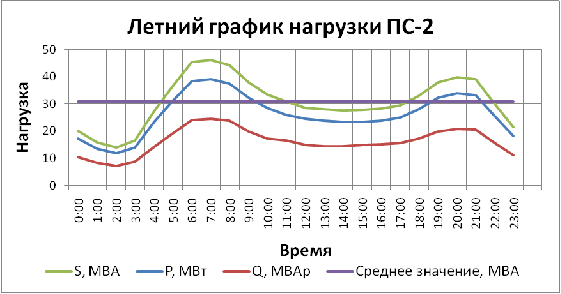

Рис. 5.2.2. Графики полной, активной, реактивной и средней мощностей характерного летнего дня.

Приведем данные графики к двухступенчатому виду.

Рассмотрим график характерного зимнего дня.

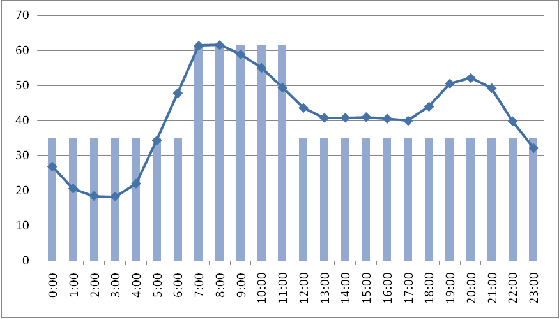

Рис. 5.2.3. Двухступенчатый график для зимних суток.

График нагрузки с одним максимумом. Алгоритм приведения к двухступенчатому виду приведён в пункте 5. Значение большей ступени  61.8 МВА, её продолжительность равна 5 часов. Значение  определяется как среднеквадратичное значение и оно равно 35.2  Соотношение : 21.1 МВА; 22.3 МВА.

Для эквивалентной температуры зимнего охлаждения трансформатора -200С:(ДЦ): 1.5.(Д): 1.6.

Рассмотрим график характерного летнего дня.

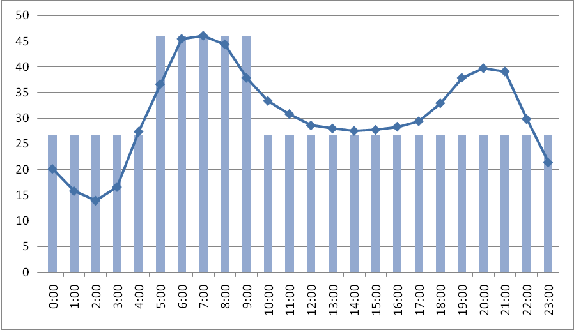

Рис. 5.1.4. Двухступенчатый график для летних суток.

График нагрузки с одним максимумом. Алгоритм приведения к двухступенчатому виду приведён в пункте 5. Значение большей ступени 46 МВА, её продолжительность равна 5 часов. Значение  определяется как среднеквадратичное значение и оно равно  Соотношение : МВА; 15.3 МВА.

Для эквивалентной температуры летнего охлаждения трансформатора 200С:(ДЦ): 1,2.

(Д): 1.3.

Непосредственный выбор трансформатора.

Выберем трансформатор ТРДЦН-63000/110.

Паспортные данные трансформатора табл. 5.2.1.

Таблица 5.2.1

Необходимо проверить коэффициент загруженности трансформаторов, так как для достижения наибольшего КПД он должен быть равен 0.7-0.8.

Коэффициент загруженности трансформаторов значительно ниже желаемого значения. Выберем трансформатор мощностью 40 МВА. Получаем:

Полученный коэффициент загрузки соответствует желаемому значению. В случае отключения одного из двух трансформаторов коэффициент перегрузки будет составлять 1.54, а допустимые значения составляют для зимнего и летнего дней соответственно 1.6 и 1.3. В данной ситуации остановим выбор на трансформаторах ТРДН-40000/110.

Паспортные данные трансформатора табл. 5.2.2.

Таблица 5.2.2

5.3    Выбор понижающих трансформаторов на подстанции 3
