Результаты сравнения, представленные на рисунках выше, говорят об адекватности

модели и широких возможностях по ее применению.

6.3. Время протекания псевдоустановившегося режима в системе заводнения

Определим время протекания псевдоустановившегося режима в системе заводнения.

Будем искать время, когда дебит добывающей скважины не станет составлять какую-то часть от дебита на установившемся режиме. Из анализа модели (6.4) можно предложить

следующую формулу для определения искомого времени для j-ой скважины:

пластового давления на начало псевдоустановившегося режима и среднего пластового

Заметим, что продолжительность псевдоустановившегося режима своя для каждой скважины в отдельности. Она зависит как от забойного давления данной скважины, так и

от характеристики системы в целом.

Для пятиточечной схемы разработки формула (6.5) в случае одинаковых параметров

нагнетательных и добывающих скважин будет выглядеть следующим образом:

необходимо узнать время, спустя которое дебит скважины будет составлять 1% от дебита на установившемся режиме:

- 58 -

СПБГУАП группа 4736 Контакты https://new.guap.ru/i03/contacts

6.4. Зависимость длительности псевдоустановившегося режима от скин фактора

Проанализируем уравнения для длительности псевдоустановившегося режима (6.5)- (6.7), очевидно, что длительность зависит от скин фактора, так как в выражения в ходит безразмерное давление. Чем меньше скин фактор – тем быстрее протекает псевдоустановившийся режим. Покажем это на примерах.

Рассмотрим систему со следующими параметрами: шаг сетки 500 м, проницаемость

100 мД, мощность 10 м, вязкость 1,5 сПз, сжимаемость 5*10^(-5) 1/атм, забойное давление добычи 50 атм, закачки – 350 атм, начальное пластовое давление 250 атм

(рассматривается элемент симметрии пятиточечной схемы).

На (Рисунок 6.5) изображены динамики среднего пластового давления для разных скин факторов на добывающих и нагнетательных скважинах.

Рисунок 6.5. Зависимость длительности псевдоустановившегося режима от скин фактора:

среднее пластовое давление

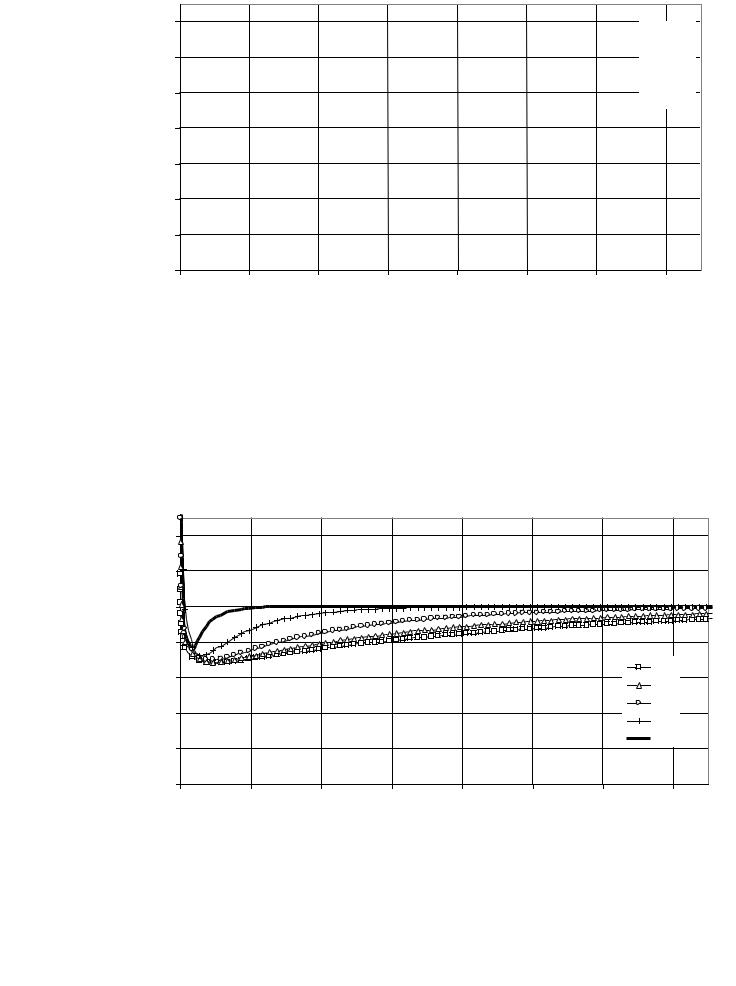

Ниже на (Рисунок 6.6) и (Рисунок 6.7) изображены динамики дебитов добывающей и расхода нагнетательной скважин. По оси ординат отложены относительные расходы,

приведенные к дебиту на установившемся режиме.

- 59 -

- 60 -

СПБГУАП группа 4736 Контакты https://new.guap.ru/i03/contacts

безразмерный расход

6.5. Динамика среднего пластового давления при смене соотношения скважин

Рассмотрим пример, иллюстрирующий работу системы со следующими параметрами. Пусть элемент симметрии состоит из 4-х скважин. Расстояние между скважинами – 500 м. Сначала все скважины – добывающие и работают с забойным давлением 50 атм. Затем, через 100 дней, одна из скважин переходит в режим нагнетания с забойным давлением 450 атм. Другие параметры пласта: проницаемость – 20 мД, вязкость пластового флюида – 1.5 сПз, мощность коллектора – 10 м, пористость – 0.2, общая сжимаемость системы – 1*10-4 атм-1, начальное пластовое давление – 250 атм.

На (Рисунок 6.8) ниже показана динамика пластового давления. Сначала пласт истощается и среднее пластовое давление падает. Если все оставить как есть, то давление упадет до забойного давления скважин – 50 атм (штриховая линия). Через 100 дней одна из скважин переходит в нагнетание, и среднее пластовое давление начинает расти.

Рисунок 6.8. Динамика среднего пластового давления при переходе одной из скважин в

нагнетание

- 61 -

СПБГУАП группа 4736 Контакты https://new.guap.ru/i03/contacts

На рисунке (Рисунок 6.9) показана динамика дебитов скважин. Видно, что по мере истощения пласта дебит соответственно падает. Затем при переводе одной из скважин в нагнетание, наряду с ростом пластового давления растут и дебиты. Интересна динамика разницы абсолютных значений расходов добычи и нагнетания. Из рисунка ниже видно,

что вначале нагнетание в пласт выше добычи из пласта – именно за счет этого и растете пластовое давление. С течением времени расходы нагнетательной и добывающих скважин выравниваются, среднее пластовое давление становится стационарным.

-200

-400

Время, дни

Рисунок 6.9. Динамика общих дебитов и расходов для элемента симметрии при переходе одной из скважин в нагнетание

6.6. Оптимальное время перевода добывающих скважин в нагнетание
