Индикаторная диаграмма для установившегося режима – зависимость дебита на установившемся режиме от забойного давления скважины.

Первая индикаторная диаграмма определяет дебит скважины в первые моменты после изменения забойного давления, вторая – дебит скважины на установившемся режиме с новым забойным давлением. Заметим, что в зависимости от фильтрационно-

емкостных характеристик пласта с помощью мгновенной индикаторной диаграммы можно довольно длительное время описывать дебит скважины.

Изучим свойства обоих видов индикаторных диаграмм, рассмотрев пример изменения забойного давления скважины, находящейся в системе заводнения.

7.3. Иллюстрация оценки производительности скважины пятиточечной схемы

Рассмотрим добывающую скважину пятиточечной схемы разработки. Забойное давление нагнетательной скважины – 350 атм, забойное давление добывающей скважины

– 130 атм. Среднее пластовое давление – 240 атм – есть среднее арифметическое давлений закачки и добычи. Другие параметры системы: проницаемость – 100 мД, вязкость пластового флюида – 1.5 сПз, мощность коллектора – 10 м, пористость – 0.2, общая сжимаемость системы – 1*10-5 атм-1.

Рассмотрим переход добывающей скважины на другое забойное давление – 80 атм.

На (Рисунок 7.5) изображена динамика дебита добывающей скважины (переход скважины на другое забойное давление осуществляется в момент времени 20 дней). Как уже говорилось, вначале дебит скважины испытывает «скачок» и начинает падать. Сначала дебит падает быстро. Это падение обусловлено «расширением области дренирования» –

неустановившемся режимом. Падение дебита на неустановившемся режиме имеет резкий характер. Затем, через 21 час, характер падения сменяется – он становится менее резким.

Здесь заканчивается неустановившийся режим и начинается псевдоустановившийся. Он длится около 60 дней. Пока дебит не становится стационарным.

- 68 -

СПБГУАП группа 4736 Контакты https://new.guap.ru/i03/contacts

Зависимость дебита от времени при понижении забойного давления с 130 атм на 80 атм



200





180





160





140

1 час

3/сут



120







100



Дебит

Tpss



80







60 40 20

0



0

20

Неустановившийся режим Псевдоустановившийся

режим

21 час

60 дней

Tss

Установившийся

режим

40

60

80

100

120

140



Время, дни







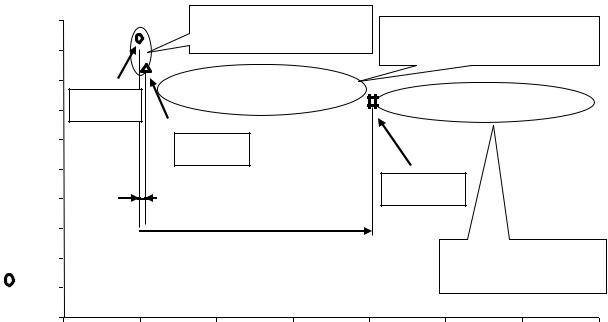

Рисунок 7.5. Динамика дебита добывающей скважины при понижении забойного давления

Рассмотрим, что при этом происходит с индикаторными диаграммами, обоих типов.

В координатах, по оси абсцисс которых отложен дебит добывающей скважины, а по оси ординат – забойное давление этой скважины, проведем прямую, соединяющую точку,

в которой находится система в данный момент (для данного примера это точка: забойное давление – 130 атм, дебит – около 120 м3/сут), с точкой с координатами: забойное давление - равное пластовому (для данного примера 240 атм), дебит – 0 м3/сут.

Построенная прямая является мгновенной индикаторной прямой для данной системы (на

(Рисунок 7.6) – «Мгновенная» ИД 1).

Теперь по оси ординат будем откладывать забойное давление добывающей скважины (забойное давление нагнетательной скважины постоянно, для данного примера

350 атм), а по оси абсцисс дебит добывающей скважины на установившемся режиме.

Построенная таким образом кривая является прямой, проходящей через данную точку и точку с дебитом 0 м3/сут и забойное давление нагнетания, для данного примера 350 атм.

Объясняется крайняя точка очень просто – на установившемся режиме дебит добывающей скважины равен нулю тогда и только тогда, когда ее забойное давление равно среднему

- 69 -

СПБГУАП группа 4736 Контакты https://new.guap.ru/i03/contacts

пластовому, а среднее пластовое давление при отсутствии отборов, рано или поздно станет равным давлению нагнетания, то есть для данного примера 350 атм. Построенная таким образом прямая является индикаторной диаграммой на установившемся режиме и обозначенная сплошной линией (Рисунок 7.6).

Забойное давление, атм

400















Pпл1



“Мгновенная” ИД 2



350













300













250









“Мгновенная” ИД 1











200



Tss

Tpss

















150













100













50

Pпл2























0













0

50

100

150

200

250

300





Дебит, м3/сут







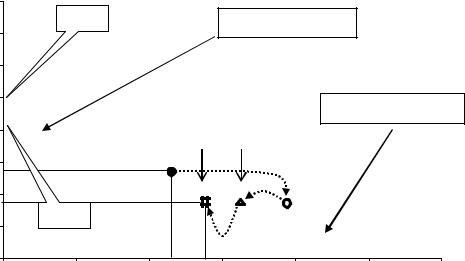

Рисунок 7.6. Оценка производительности скважин с помощью индикаторных диаграмм

На (Рисунок 7.6) схематически показано, как будет вести себя система при понижении забойного давления добывающей скважины. Соотнося данные (Рисунок 7.5) и

(Рисунок 7.6) поясним поведение системы разработки. В начальный момент времени, на неустановившемся режиме дебит подскочит до значения около 190 м3/сут и начнет резко падать в течение неустановившегося режима (около 21 час). Когда неустановившийся режим закончится, система будет находиться в точке с забойным давлением 80 атм, дебит будет составлять около 165 м3/сут (это точка «мгновенной» ИД1), то есть на начало псевдоустановившегося режима дебит системы описывается с помощью «мгновенной» ИД. Затем дебит продолжит падать, это падение будет происходить на псевдоустановившемся режиме до тех пор, пока система не окажется в точке на прямой установившейся «ИД» при данном забойном давлении (80 атм). Это произойдет примерно через 60 дней после начала псевдоустановившегося режима. Когда система окажется в данной точке (для данного примера дебит равен 143 м3/сут), начнется установившийся режим. Через новую точку системы проходит новая «мгновенная» ИД 2, она параллельна ИД 1 и пересекает ось ординат в точке с пластовым давлением 215 атм.

- 70 -

СПБГУАП группа 4736 Контакты https://new.guap.ru/i03/contacts

Итак, для определения и прогноза производительности скважин при заводнении с помощью метода индикаторных диаграмм используются два вида ИД. Первый тип ИД, «мгновенная» ИД, используется для анализа производительности скважин на относительно небольших промежутках времени сравнимых с временем неустановившегося режима. Второй тип ИД, «ИД» на установившемся режиме,

используется для оценки производительности в долгосрочном периоде, на установившемся режиме.

Ради полноты изложения приведем и пример повышения забойного давления добывающей скважины в пятиточечной системе разработки. На (Рисунок 7.7) показана динамика дебита добывающей скважины при повышении забойного давления с 130 атм до

180 атм в момент времени 20 дней. Как и ранее отчетливо видны режимы работы скважины: неустановившийся, псевдоустановившийся и установившийся.

Зависимость дебита от времени при повышении забойного давления с 130 атм до 180 атм

Дебит, м3/сут

200





180

Tss

60 дней





160

Tpss





140

21 час

Установившийся







режим







120















100

1 час



























80















60















40















20



Неустановившийся

Псевдоустановившийся







режим



режим

















0















0

20

40

60

80

100

120

140







Время, дни







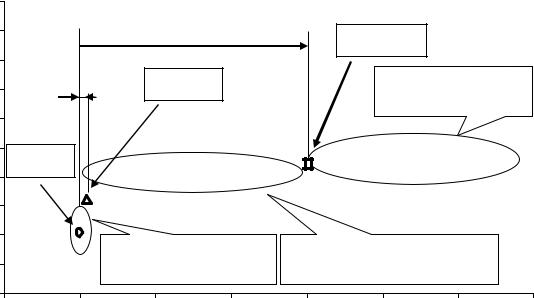

Рисунок 7.7. Динамика дебита добывающей скважины при повышении забойного давления

В отличие от предыдущего случая дебит системы постоянно растет до некоторого стационарного значения: сначала быстро (на неустановившемся режиме), затем более

- 71 -

СПБГУАП группа 4736 Контакты https://new.guap.ru/i03/contacts



медленно (на псевдоустановившемся режиме). На (Рисунок 7.8) поведение системы

описано с помощью индикаторных диаграмм.









400

















Pпл2













350













, атм

300

Tss

Tpss













“Мгновенная” ИД 2



давление

250













200









“Мгновенная” ИД 1



























Забойное

150













100















50

Pпл1



























0















0

50

100

150

200

250

300









Дебит, м3/сут





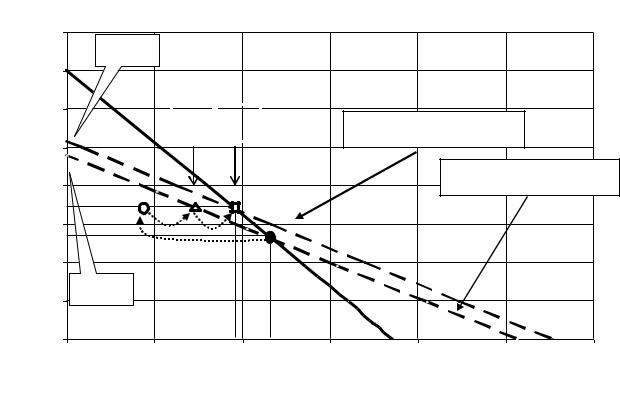

Рисунок 7.8. Оценка производительности скважин с помощью индикаторных диаграмм

Сначала, при изменении забойного давления дебит скачком падает, а затем начинает быстро расти в течение неустановившегося режима. На момент окончания неустановившегося режима, то есть на момент, когда система находится в точке на

«мгновенной» ИД 1, дебит скважины составляет около 67 м3/сут. Затем, дебит добывающей скважины продолжает расти в течение псевдоустановившегося режима.

Примерно через 60 дней заканчивается псевдоустановившийся режим в системе заводнения и начинается установившийся с дебитом около 90 м3/сут.

7.4. Отличия скважин в системе заводнения

В предыдущем примере мы рассматривали систему разработки, в которой все скважины симметрично расположены друг относительно друга. В большинстве случаев такая ситуация почти никогда не реализуется. Рассмотрим систему разработки с заведомо несимметричным расположением скважин – девятиточечный шаблон заводнения.

Рассмотрим девятиточечную систему со следующими параметрами: забойное давление нагнетательной скважины – 450 атм, забойное давление добывающих скважин –
