Причем количество теплоты для хлебозавода определяется следующим образом:
(4.2)
Здесь для столовых: обеды — s = 0,3 · 365÷0,5 · 365; завтраки,
ужины — s = 0,1 · 365÷0,3 · 365.
Всоответствии с исходными данными и данными табл. 4.1
и4.2 определяется расход газа на коммунально-бытовые нужды, м3/ч:
(4.3)
где Qпредпр — годовой расход теплоты, МДж/год;
km — коэффициент часового максимума (см. табл. 4.2).
|
|
|
Таблица 4.1 |
Нормы расхода теплоты |
|
||
|
|
|
|
Потребители газа |
Показатель |
|
Нормы расхода |
|
потребления газа |
|
теплоты, |
|
|
|
МДж (тыс. ккал) |
Предприятия бытового обслуживания населения |
|||
Фабрики-прачечные: |
|
|
|
на стирку белья |
|
|
|
в механизированных прачечных |
На 1 т сухого белья |
|
8 800 (2 100) |
Бани: |
|
|
|
мытье без ванн |
На 1 помывку |
|
40 (9,5) |
Предприятия |
общественного питания |
|
|
|
|
|
|
Столовые, рестораны, кафе: |
На 1 обед |
|
4,2(1) |
на приготовление обедов |
|
||
на приготовление завтраков |
На 1 завтрак |
|
|
или ужинов |
или ужин |
|
2,1 (0,5) |
Предприятия по производству хлеба и кондитерских изделий |
|||
Хлебозаводы, комбинаты, |
|
|
|
пекарни: |
|
|
|
на выпечку хлеба подового, |
|
|
|
батонов, булок, сдобы |
На 1 т изделий |
|
5 450 (1 300) |
35
Таблица 4.2
Коэффициент часового максимума |
||
|
|
|
Предприятия |
Коэффициент часового максимума |
|
расхода газа km |
||
|
||
Бани |
1/2 700 |
|
|
|
|
Прачечные |
1/2 900 |
|
|
|
|
Общественного питания |
1/2 000 |
|
|
|
|
По производству хлеба, |
1/6 000 |
|
кондитерских изделий |
||
|
||
|
|
|
Часовой расход газа на один котел в газовой котельной рассчитывается по следующей формуле:
(4.4)
где
— мощность котла, кВт, задается преподавателем;
— низшая рабочая теплота сгорания, МДж/м3;
η — КПД котла (90–92 %).
5. ПРОЕКТИРОВАНИЕ И ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ ГАЗОСНАБЖЕНИЯ ВЫСОКОГО ДАВЛЕНИЯ
Движение газа в газопроводах высокого давления, в отличие от газопроводов низкого давления, происходит при значительном изменении плотности газа и скорости его движения. Поэтому при гидравлическом расчете газопроводов высокого давления используется другая методика расчета (номограмма, см. Приложение 2).
Сеть газопроводов высокого давления второй категории питает предприятия, которые находятся внутри рассматриваемого жилого района. Газопровод высокого давления проектируется по тупиковой схеме. Трассу газопровода прокладывают под землей вдоль проезжей части с минимальным заходом в зону жилой застройки. Выбираем точку подключения газопровода к магистральному газопроводу, который находится на расстоянии 2 км от линии застройки (см. исходные данные), затем выбирается наиболее протяженное и нагруженное направление — магистраль. Разбиваем ее на участки, на каждом из участков расход газа постоянен. Далее производится распределение газопроводов по ответвлениям к каждому неучтенному предприятию, ответвления к ним также разбиваются на участки. В местах врезки потребителей газа предусматривается установка запорной арматуры.
Производится расчет невыгодного кольца, затем расчет всех ответвлений с увязкой по давлению. Потери давления в местных сопротивлениях допускается учитывать путем увеличения расчетной длины газопроводов на 10 %.

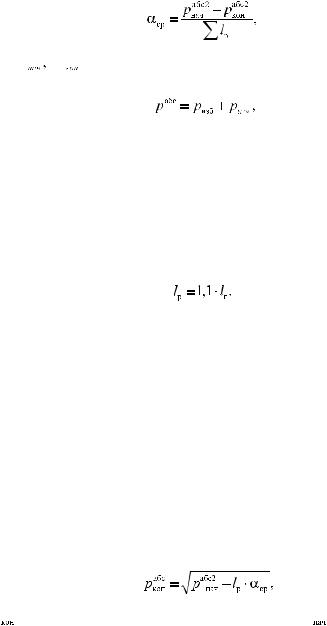

Для магистрали находим среднюю характеристику сети αср МПа2/км, которая равна:
37
(5.1)
где
— абсолютное давление газа в точке врезки и у самого удаленного потребителя, МПа;
(5.2)
где pизб — давление в трубопроводе (см. исходные данные);
pатм — атмосферное давление при нормальных условиях, рав-
ное 0,1013 МПа;
Σlр — сумма расчетных длин участков, км.
На каждом участке, зная геометрическую длину, учитываем местные сопротивления путем добавления 10 % от потерь по длине, определяем расчетную длину:
(5.3)
По полученной характеристике сети и расходу газа на участке по номограмме определяются диаметры участков и давления во всех точках сети:
1)по рассчитанной средней характеристике сети и расходу газа на промпредприятии по номограмме находится точка пересечения двух линий;
2)если найденная точка попадает на номограмме между двумя диаметрами, передвигаясь по линии постоянного расхода
кближайшему из них, фиксируем диаметр в таблице;
3)уточняем значение удельных потерь давления αуч для каждого участка и заносим полученный результат в табл. 5.1 (номограмма приведена в Приложении 2).
Давлениевконцекаждогоучасткаподсчитываетсяпоформуле
(5.4)
для следующего участка является начальным
.
38
Невязка между давлением в конце участка и давлением на входе в ГРП или коммунально-бытовое предприятие не должна превышать 10 %.
Также производим увязку ответвлений. Потери в этих ответвлениях увязываются с потерями на участках магистрали. Невязка также не должна превышать 10 %.
В конце каждого ответвления конечное давление принимаем равным давлению на выбранной магистральной трассе газопровода (см. исходные данные).
Расчет газопровода высокого давления сводится в табл. 5.1.
|
|
|
|
|
|
|
Таблица 5.1 |
|
|
Гидравлический расчет газопровода высокого давления |
|||||||
|
|
|
|
|
|
|
|
|
№ |
Длина |
Расчетная |
Расчетный |
Диаметр |
Характери- |
Давление |
|
Давление |
участка |
участ- |
длина |
расход |
газопро- |
стика сети, |
газа в начале |
|
газа в конце |
сети |
ка, км |
участка, км |
газа, м3/ч |
вода, мм |
Па2/км |
участка, МПа |
участка, МПа |
|
|
|
|
|
|
|
|
|
|
Пример расчетной схемы газопровода высокого давления см. в Приложении 6.
Проверка гидравлического расчета производится по формуле
(5.5)
где
— конечное давление самого удаленного участка рассчитывамого ответвления (см. табл. 5.1).
