6. ПРОЕКТИРОВАНИЕ И ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ВНУТРИДОМОВОГО

И ВНУТРИДВОРОВОГО ГАЗОПРОВОДА

6.1.Проектирование

ирасчет внутреннего газопровода

На основании исходных данных жилого квартала в некоторых микрорайонах многоэтажных жилых домов установлены только газовые плиты, а в некоторых помимо газовых плит устанавливаются также водонагреватели.

В данном разделе рассмотрена методика расчета многоэтажного жилого дома с установкой только газовых плит, которые показывают на плане первого этажа (см. Прилодение 7).

Высоту кухни принимаем H = 2,7 м. Объем помещения кухни должен быть не менее:

15 м3 при установке 4-конфорочной газовой плиты; 12 м3 при установке 3-конфорочной газовой плиты; 7 м3 при установке 2-конфорочной газовой плиты.

Для выбора газовой плиты на основании заданной высоты кухни и других габаритных размеров кухонного помещения рассчитываем объем кухни.

Газопровод, проложенный от стены здания до места подключения газоиспользующего оборудования, называется внутренним (внутридомовым).

Газопровод прокладывают по фасаду на высоте 3 м от уровня земли, далее осуществляют ввод на первый этаж, устанавливают общий кран на вводе, а также краны для отключения каждого стояка. Ввод газа осуществляется в помещение кухонь, вертикальная разводка (стояки) также осуществляется по кухонным помещениям (см. Приложение 7).

40

В каждой кухне необходимо предусмотреть установку термозапорного клапана, который отключает подачу газа при температурах от 100 °С. Расход газа учитывают с помощью бытового газового счетчика, устанавливаемого на высоте 1,5 м от уровня пола. Перед каждым газовым прибором следует предусмотреть установку запорной арматуры (кран). Также краны устанавливают перед счетчиком газа. Расстояние от стен до газопровода должно быть не менее половины диаметра трубы.

На наружном газопроводе, на вводе в подъезд могут быть установлены продувочные пробки на резьбе диаметром не более

25 мм.

Методика расчета. В курсовом проекте допускается принять расход газа для 4-конфорочной газовой плиты — 1,2 м3/ч, для 3-конфорочной газовой плиты — 1,1 м3/ч, для 2-конфорочной газовой плиты — 1,0 м3/ч.

Расчетные расходы газа во внутренних и наружных сетях определяем по следующей формуле:

(6.1)

где Vрасч — расчетный расход газа на участке, м3/ч; Vном — номинальный расход газа прибором, м3/ч;

n — число однотипных приборов;

kо — коэффициент одновременности действия приборов, принимаемый по табл. 6.1.

Коэффициент одновременности действия приборов предполагает работу одного или нескольких газовых приборов (например, газовых плит), при этом максимальный расход газа (при работе на полную мощность всех газовых горелок) равен 1,2, м3/ч, но если работающих приборов будет больше, то вероятность максимального потребления газа уменьшается (чем больше работающих приборов, тем меньше kо), именно этот процесс отражает введение коэффициента одновременности действия газовых приборов и учитывается при определении расчетного расхода газа.

41

и расчетным расходом газа, определяем удельные потери на каждом участке по номограмме (см. Приложение 1). На стояках рекомендуется принимать условный диаметр газопровода 20 мм (для 5-этажных жилых домов, для домов большей этажности необходимо проконсультироваться с преподавателем), на подводе к газовой плите — 15 мм.

Потери давления на местные сопротивления учитываются

сувеличением геометрической длины участков на величину:

–от ввода в здание до стояка — 25 % линейных потерь

(k = 1,25);

42

–на стояках 20 % (k = 1,2);

–на внутриквартирной разводке при длине: 1–2 м — 450 % (k = 5,5);

3–4 м — 200 % (k = 3); 5–7 м — 120 % (k = 2,2).

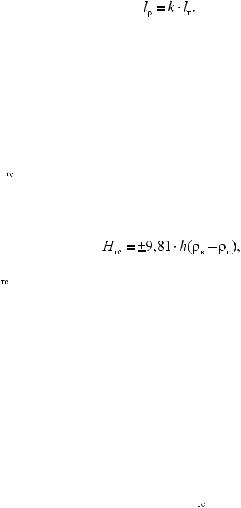

Соответственно lp (расчетная длина) определяется по формуле

(6.2)

При расчете внутреннего газопровода необходимо учитывать гидростатическое давление.

На отдельных участках газопроводов, имеющих разные геометрические отметки по высоте, возникает дополнительное (избыточное) давление, значение которого прямо пропорционально произведению разности плотностей воздуха и газа, ускорению свободного падения и высоте. Дополнительное давление газа c увеличением высоты возникает вследствие того, что абсолютное давление в газопроводе падает в меньшей степени, чем барометрическое.

Гидростатическое давление определяется по формуле

(6.3)

где — гидростатическое давление (дополнительное избыточное давление), Па;

h — разность геометрических отметок конца и начала участка, считая по ходу газа, м;

ρв, ρг — плотность воздуха и газа, кг/м3, плотность воздуха принимаем равной 1,29 кг/м3, плотность газа приведена в исходных данных.

Знак «+» или «−» принимается в зависимости от подъема или опуска газа с плотностью газа, меньшей плотности воздуха:

–если газ поднимается вверх по трубопроводу, то необходимо принять знак «−»;

–если газ опускается, то принимается знак «+»;

–на горизонтальных участках .

43

Определяются потери давления на участках сети pмс на основании рекомендуемых диаметров и расчетного расхода газа. С учетом гидростатического давления общие потери составят:

(6.4)

где pдом — потери давления на одном из участков внутреннего газопровода, Па;

pмс — потери давления на местные сопротивления.

Полученные результаты записываются в табл. 6.2. Высотные отметки запорно-регулирующей арматуры и счетчика показывают на аксонометрической схеме внутреннего газопровода.

Расчет производится для невыгодного кольца, начиная с точки, максимально удаленной от точки присоединения к наружному газопроводу.

Если внутренний газопровод является тупиковым, то рекомендуется гидравлический расчет начинать с точки подключения

ксамому удаленному газовому прибору от точки подключения

кнаружному газопроводу (пример см. в Приложении 6). Давление в точке подключения к удаленному газовому прибору равно

1 800 Па.

Суммарные потери давления внутреннего газопровода — Σ pдом см. последнюю строку колонки 9 из табл. 6.2 после приведенных расчетов.

Таблица 6.2

Гидравлический расчет домового газопровода

Пример аксонометрической схемы внутреннего газопровода см. в Приложении 7.
