Материал: Проектирование городских систем газа снабжение, Колпакова

Приложение 1

Номограмма для определения потерь давления

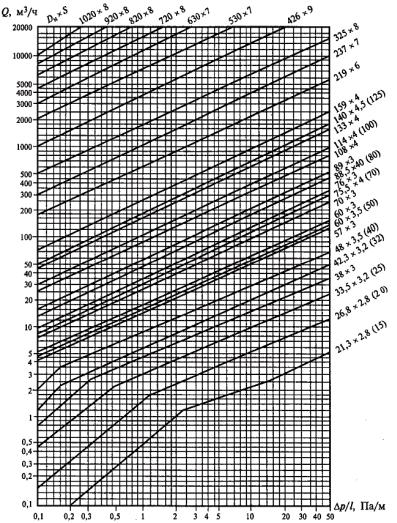

Номограмма для определения потерь давления в газопроводах низкого давления (до 5 кПа) с природным газом (ρ = 0,73 кг/м3, ν = 14,3 · 10–6 м2/с при t = 0 °C и давлении 101,3 кПа)

57

Приложение 2

Номограмма для расчета газопроводов среднего и высокого давления

Номограмма для расчета газопроводов среднего и высокого давления диаметром 15…100 мм при использовании газа с ρ = 0,73 кг/м3,

ν = 15 · 10−6 м2/с

58

Окончание прил. 2

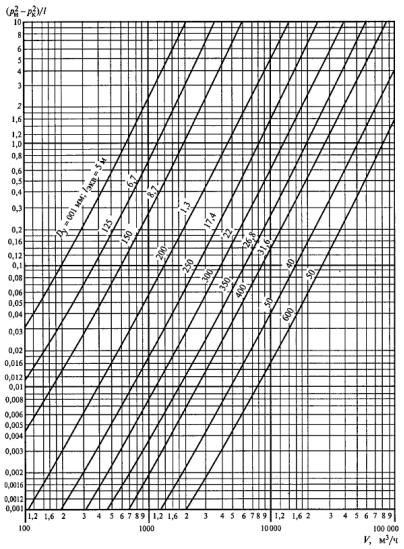

Номограмма для расчета газопроводов среднего и высокого давления диаметром 100…600 мм при использовании газа с ρ = 0,73 кг/м3,

ν = 15 · 10−6 м2/с

59
