где pдоп — допустимые потери давления, Па, для невыгодной ветви или ответвления;

Σlр — сумма расчетных длин участков невыгодного кольца.

Зная расчетный расход на участках и примерные удельные потери давления на участке, подбираем по номограмме (см. Приложение 1) диаметры для газопроводов низкого давления, а также определяем фактические удельные потери на всем участке:

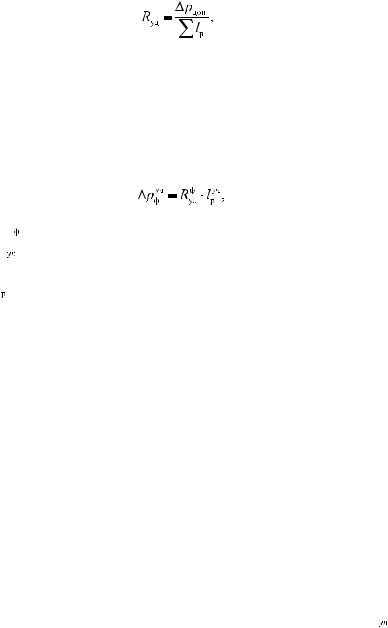

(3.12)

где — фактические потери давления на участке;

— потери давления на 1 м на участке согласно номограмме низкого давления;

— расчетная длина участка.

Правила применения номограммы низкого давления для определения диаметров участков и потерь давления на 1 м каждого участка:

а) определив Rуд (Rуд = const и для каждой невыгодной ветви и ответвления Rуд различна), фиксируем значение Rуд на оси p / l (по горизонтали) и проводим перпендикулярную линию относительно оси p / l;

б) далее фиксируем Vуч на оси V (по вертикали), причем для каждого участка сети величина расхода газа различна и принимается согласно табл. 3.2, проводим линию перпендикулярно оси V до пересечения с линией Rуд;

в) для выбора диаметра на определенном участке газопровода, от точки пересечения параллельно оси p / l движемся к ближайшему диаметру (наклонные линии) либо вправо, либо влево

деляем потери давления на 1 м на участке газопровода —

32

и производим расчет потерь давления на всем участке по формуле 3.12, результаты заносим в табл. 3.4.

После расчета каждой невыгодной ветви и ответвлений необходимо произвести проверку выбора диаметров, т. е. произвести расчет допустимой невязки. Допустимая невязка составляет 10 %, расчет производится по формуле

(3.13)

где ΣΔp — сумма потерь давления каждой невыгодной ветви и ответвления.

Если невязка больше 10 %, то изменяем диаметры газопроводов на одном или нескольких участках. Если и в этом случае невязка не выполняется, то допускается разбивка участка с одним расходом газа на два участка с разными диаметрами, при условии установки фитингов на переходе трубопроводов от одного диаметра к другому.

Пример расчетной схемы кольцевого газопровода низкого давления см. в Приложении 4 и на рис. 3.1.

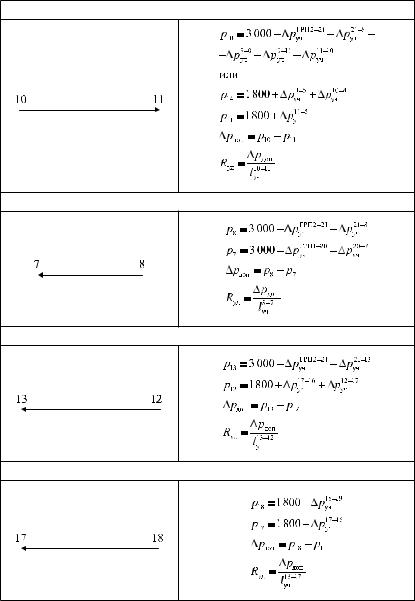

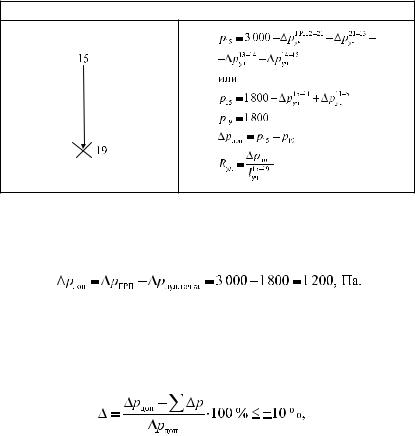

Таблица 3.4

Гидравлический расчет газопровода низкого давления
