Нулевой точкой называют точку схождения всех потоков газа, если хотя бы один газовый поток выходит, такая точка не является «нулевой». Количество нулевых точек выбирается равным количеству ГРП или на одну больше.
3.3. Расчет кольцевой сети низкого давления газа
I ЭТАП
Задача гидравлического расчета заключается в определении оптимальных диаметров газопровода по заданным расходам и расчетным потерям давления в сети для обеспечения всех потребителей требуемым расходом газа с требуемым давлением. Расчет ведется по максимальным расходам газа.
Методика расчета предполагает, что расход газа равномерно распределяется по всей длине участка.
Направления движения потоков газа выбираются так, чтобы газ от точки выхода из ГРП подавался ко всем потребителям по кратчайшему пути с учетом минимальных гидравлических потерь давления газа. Направления движения газа выбираются начиная от точки выхода из ГРП к периферии. В результате выявляются нулевые точки — конечные точки встречи потоков газа.
Суммарные потери давления газа от ГРП до наиболее удаленного прибора не должны превышать 1 200 Па. Согласно заданным условиям давление на выходе из ГРП составляет 3 000 Па, оптимальное давление в нулевой точке — 1 800 Па. Исходя из вышеприведенных данных, потери давления при гидравлическом расчете невыгодных ветвей (наиболее протяженные участки от ГРП до нулевой точки) должны быть увязаны с допустимыми потерями давления — 1 200 Па.
Сопротивление движению газа складывается из линейных сопротивлений трения и местных сопротивлений. Сопротивление трения имеется по всей длине трубопровода. Местные сопротивления образуются в местах изменения скорости и направления
20
движения газа. Линейные и местные сопротивления учитываются в вычислениях расчетных длин участков — lр (см. формулу (3.8)).
Расчеты необходимо делать для каждого участка кольцевого газопровода.
Расчет начинаем с определения удельных, путевых, эквивалентных, транзитных и расчетных расходов для всех контуров питания потребителей.
Результаты расчета фиксируются в табл. 3.2. Расчет ведется в следующей последовательности.
1. Определяем удельные расходы газа на каждом участке:
(3.2)
где Vкв. — часовой расход газа в квартале, м3/ч (см. табл. 2.1); Σlуч — суммарная длина участков по периметру газопровода,
снабжающего данный квартал, м (сумма длин участков вокруг квартала).
Для смежных участков в числителе часовые расходы газа кварталов суммируются, в знаменателе рекомендуется взять сумму длин участков квартала, имеющего максимальный часовой расход газа, это связано с неравномерным потреблением газа (см.
рис. 3.1):
–участок «2–1» обслуживает только первый квартал, при этом участок «1–6» также обслуживает только первый квартал, следовательно, можно записать следующее уравнение:
–участок «15–11» обслуживает только шестой квартал, следовательно, можно записать следующее уравнение:
21
– участок «10–4» обслуживает третий и четвертый кварталы, следовательно, можно записать следующее уравнение (с учетом неравномерного потребления газа):
–для участков «20–2» и «20–7» можно записать следующие уравнения:
2. Путевой расход газа на участке сети, м3/ч:
(3.3)
где
— удельный расход газа в квартале, который обеспечивает данный участок, м3/ч;
— геометрическая длина участка, м.
3. Эквивалентный расход газа на участке сети, м3/ч:
(3.4)
где
— путевой расход газа на участке, м3/ч.
4.Проектируемые транзитные расходы газа на участке — это неистраченный на квартал с каждого прокладываемого участка газопровода расход газа, транспортируемый на соседние участки, если направление движения газа в них совпадает с направлением на рассчитываемом участке. При выборе направления движения газа на участке руководствуются разницей давлений в начальной
иконечной точках участка. Исходя из разницы давлений, газовый поток движется от точки с большим давлением в точку с меньшим давлением.
5.Расчет транзитных расходов газа начинают с нулевых точек, так как на участках, прилегающих к нулевым точкам, транзитные
22
расходы газа равны нулю. Для остальных участков транзитные расходы определяются по формуле как сумма путевых и транзитных расходов газа участков, прилегающих к определяемому и следующих за рассчитываемым участком по ходу движения газа. При этом необходимо учитывать неравномерность потребления газа кварталом с учетом направлений движения газа в прилегающих участках, выбирая нужные пропорции.
Принцип расчета транзитных расходов газа представлен на рис. 3.1 и в табл. 3.1.
ɍɫɥɨɜɧɵɟ ɨɛɨɡɧɚɱɟɧɢɹ
± ɇɨɦɟɪ ɭɱɚɫɬɤɚ |
ɗɬɚɠɧɨɫɬɶ ɤɜɚɪɬɚɥɚ |
||
|
Ɋɚɫɯɨɞ ɝɚɡɚ ɧɚ ɭɱɚɫɬɤɟ ɝɚɡɨɩɪɨɜɨɞɚ |
îɇɭɥɟɜɚɹ ɬɨɱɤɚ |
|
|
|||
600 |
Ⱦɥɢɧɚ ɭɱɚɫɬɤɚ ɝɚɡɨɩɪɨɜɨɞɚ ɦ |
ɬɨɱɤɚ ɫɯɨɠɞɟɧɢɹ ɜɫɟɯ ɩɨɬɨɤɨɜ ɝɚɡɚ |
|
|
Ⱦɢɚɦɟɬɪ ɭɱɚɫɬɤɚ ɝɚɡɨɩɪɨɜɨɞɚ ɦɦ |
ɇɚɩɪɚɜɥɟɧɢɟ ɞɜɢɠɟɧɢɹ |
|
Ɏ î |
|||
7 |
ɇɨɦɟɪ ɤɜɚɪɬɚɥɚ |
||
ɝɚɡɨɜɨɝɨ ɩɨɬɨɤɚ ɩɨ ɭɱɚɫɬɤɭ ɝɚɡɨɩɪɨɜɨɞɚ |
|||

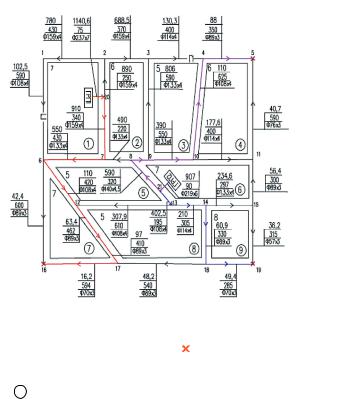

Рис. 3.1. Расчетная схема кольцевой сети газопровода низкого давления
23
|
|
|

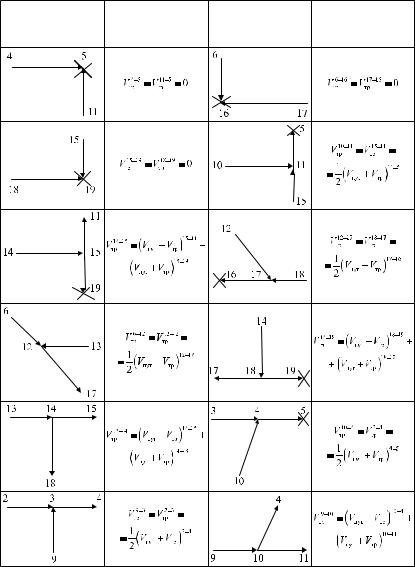

Таблица 3.1 |
|
Пример расчета транзитных расходов газа |
|
|||
Схема расчета |
Принцип |
Схема расчета |
Принцип |
|
транзитных |
транзитных |
|||
расчета |
расчета |
|||
расходов газа |
расходов газа |
|||
|
|
|||
24 |
|
|
|
|
