Материал: Проектирование городских систем газа снабжение, Колпакова

Годовой расход газа для каждой категории потребителей следует определять на конец расчетного периода с учетом перспективы развития объектов — потребителей газа.

Продолжительность расчетного периода устанавливается на основании плана перспективного развития объектов — потребителей газа, расчеты производятся на основе укрупненных показателей.

2.1.Определение годового расхода теплоты

ичасового расхода газа каждого квартала города при потреблении газа в квартирах

На основании использования ряда исходных данных производим расчет расхода газа газопотребляющего оборудования

вжилых домах.

Впервую очередь определяем количество человек (чел.), проживающих в каждом квартале, по следующей формуле:

(2.1)

где Fкв — площадь в га, полученная в результате замеров по плану застройки;

m— плотность населения, чел./га;

n— этажность застройки каждого квартала, принимается по генплану.

Годовой расход теплоты в квартале, МДж/год:

(2.2)

где qn — нормы расхода теплоты в МДж (тыс. ккал) на 1 человека

вгод (табл. 2.1).

Всвязи с тем, что нельзя точно вычислить количество работающих газовых приборов в различное время года или суток, то на основании нормативной документации расчет расхода теплоты,

10

прямо пропорционально зависящий от норм расхода теплоты на 1 человека в год, производится по максимальным нагрузкам (расходу газа) потребителями.

При расчетах тепловых нагрузок необходимо учитывать суммарное число жителей квартала и тип газопотребляющего оборудования (задается преподавателем), устанавливаемого в каждом микрорайоне (три возможных типа, см. исходные данные и табл. 2.1).

Годовой расход газа каждого квартала, м3/год, определяется по формуле

(2.3)

где — низшая рабочая теплота сгорания топлива, МДж/м3 (см. 2-й лист задания, выданного преподавателем).

11

После определения годового расхода газа в каждом квартале определяется часовой расход газа, м3/ч:

(2.4)

где km — коэффициент часового максимума; принимается по суммарной численности населения района, и его расчет производится методом интерполяции.

Значения коэффициента часового максимума расхода газа на хозяйственно-бытовые нужды приведены в табл. 2.2.

Расчеты по определению расхода газа на бытовые нужды сводятся в табл. 2.3.

Таблица 2.2

Значения коэффициента часового максимума расхода газа

12

Таблица 2.3

Расчет газопотребления

2.2. Построение графиков бытового газопотребления

Все районные потребители отличаются неравномерностью газопотребления по месяцам, дням недели, часам суток.

Графики бытового газопотребления более наглядно отражают количество расходуемого газа в различное время года, дни недели и часы суток, что очень удобно при проектировании систем газораспределения, планировке добычи топлива, а также при установке оборудования, обслуживающего ГРС, ГРП (ГРУ, ШРП) и др.

Расчет начинаем с определения расхода газа каждого месяца, выбираем месяц, в течение которого расход газа является максимальным, затем производим расчет каждого дня недели этого месяца, выбираем день с максимальным расходом газа и по этому дню рассчитываем часовую нагрузку.

Результаты расчетов сводятся в таблицы и на основании произведенных расчетов строятся графики бытового потребления газа.

В первую очередь необходимо определить расход газа для каждого месяца, м3/мес., который производится по формуле

(2.5)

где qn — доля данного месяца в общегодовом потреблении газа, %.

Результаты расчета сводятся в табл. 2.4.

13

Таблица 2.4

Распределение потребления газа по месяцам

Пример графика распределения потребления газа по месяцам см. на рис. 2.1.

900 000

800 000

700 000

600 000

500 000

400 000

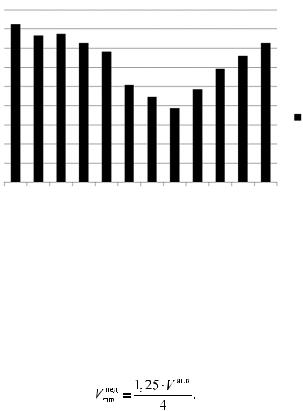

Рис. 2.1. Распределение потребления газа по месяцам

Максимальный расход газа приходится на январь, следовательно, в дальнейшем он используется как расчетный.

Определяем расход газа бытовыми потребителями в январскую неделю, м3/нед.:

(2.6)
