Затем производим расчет расхода газа на каждый день январской недели, м3/мес.:
(2.7)
где qn — доля данного дня в недельном потреблении газа, %. Результаты расчета сводятся в табл. 2.5.
|
|
|
|
|
|
|
Таблица 2.5 |
|
|
Распределение потребления газа по дням недели |
|||||||
|
|
|
|
|
|
|
|
|
День |
Понедельник |
Вторник |
Среда |
Четверг |
Пятница |
Суббота |
|
Воскресенье |
|
|
|
|
|
|
|
|
|
недели |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
qn |
13 |
13,2 |
13,3 |
13,4 |
15,4 |
18 |
|
13,7 |

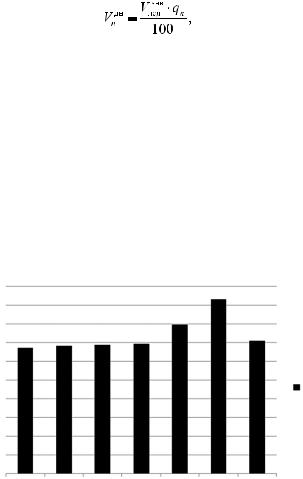

Пример графика распределения потребления газа по дням январской недели см. на рис. 2.2.
50 000
45 000
40 000
35 000
30 000
25 000 Ɋɹɞ
20 000
15 000
10 000
5 000
0
ɩɧ ɜɬ ɫɪ ɱɬ ɩɬ ɫɛ ɜɫ
Рис. 2.2. Распределение потребления газа по дням январской недели
Далее производим расчет часового расхода газа по самому нагруженному дню недели, который приходится на субботу. Расчет выполняем следующим образом:
15
(2.8)
где qn — доля часа в дневном потреблении газа, %. Результаты расчета сводятся в табл. 2.6.
Таблица 2.6
Распределение потребления газа по часам суток
суток |
0–1 |
1–2 |
2–3 |
3–4 |
4–5 |
5–6 |
6–7 |
7–8 |
8–9 |
9–10 |
10–11 |
11–12 |
Часы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
qn |
1,5 |
0,5 |
0,2 |
0,2 |
0,2 |
0,5 |
3,0 |
4,4 |
5,5 |
6,0 |
6,0 |
5,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
суток |
12–13 |
13–14 |
14–15 |
15–16 |
16–17 |
17–18 |
18–19 |
19–20 |
20–21 |
21–22 |
22–23 |
23–24 |
Часы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
qn |
5,5 |
5,5 |
5,5 |
5,5 |
5,5 |
6,0 |
6,5 |
7,0 |
6,5 |
5,8 |
4,3 |
2,9 |

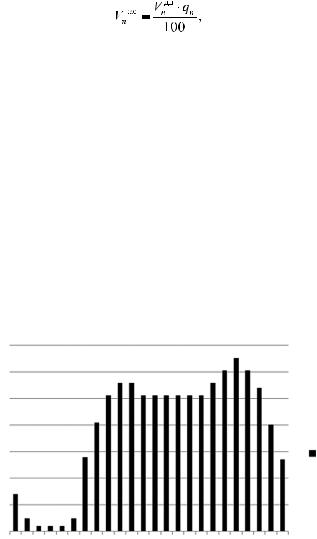

Пример графика распределения потребления газа по часам суток субботы см. на рис. 2.3.
3500,00
3000,00
2 500,00
2 000,00
1 500,00 |
Ɋɹɞ |
1000,00
500,00
0,00
|
1 |
|
3 |
|
5 |
|
7 |
|
9 |
|
11 |
|
13 |
|
15 |
|
17 |
|
19 |
|
21 |
|
23 |
– |
– |
– |
– |
– |
|
|
|
|
|
|
|
||||||||||||
0 |
|
2 |
|
4 |
|
6 |
|
8 |
|
– |
– |
– |
– |
– |
– |
– |
|||||||
|
|
|
|
|
|
|
|
|
|
10 |
|
12 |
|
14 |
|
16 |
|
18 |
|
20 |
|
22 |
|
Рис. 2.3. Распределение потребления газа по часам суток субботы
Максимальные нагрузки на графиках необходимо выделить.
3. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ДИАМЕТРОВ КОЛЬЦЕВОГО ГАЗОПРОВОДА
Всистемах газоснабжения городов и населенных пунктов чаще всего используют смешанную систему газоснабжения (кольцевая и тупиковая), так как она является наиболее оптимальным решением с точки зрения надежности и экономичности системы.
Втретьем разделе представлен гидравлический расчет кольцевого газопровода низкого давления каждого квартала.
Алгоритм расчета кольцевого газопровода низкого давления (осуществляется в два этапа):
1. Расчет часовых расходов газа каждого квартала.
2. Выбор оптимальных диаметров каждого участка кольцевого газопровода на основании расходов газа каждого квартала
ипотерь давления.
Пропускная способность газопроводов может приниматься из условий создания при максимально допустимых потерях давления газа наиболее экономичной и надежной в эксплуатации системы, обеспечивающей устойчивость работы ГРП (ГРУ), а также работы газогорелочных устройств потребителей в допустимых диапазонах давлений.
Расчетные внутренние диаметры газопроводов определяются исходя из условия обеспечения бесперебойного газоснабжения всех потребителей в часы максимального потребления газа.
Гидравлический расчет в курсовом проекте следует производить по приведенным ниже формулам и по номограмме низкого давления (см. Приложение 1).
17
3.1.Выбор схемы распределительного газопровода низкого давления
Распределительный газопровод — это газопровод газораспределительной сети, обеспечивающий подачу газа от источника газоснабжения до газопроводов-вводов к потребителям газа.
Перед началом расчетов необходимо запроектировать кольцевой газопровод таким образом, чтобы была возможность ввода в квартал газопровода с любой стороны кольца (пример см. на рис. 3.1).
Кольцевые распределительные газопроводы низкого давления в данном проекте прокладываются вдоль уличных проездов. Источником газоснабжения жилых домов в кварталах являются газорегуляторные пункты (ГРП), потребителем газа — бытовые потребители. Схема газоснабжения низкого давления выбирается из условий минимальных металловложений и максимальной надежности.
В первую очередь необходимо определить количество ГРП
вгородской системе газоснабжения, затем произвести установку ГРП с учетом равномерного распределения газа по потребителям жилого сектора.
3.2.Определение оптимального числа ГРП
Газорегуляторный пункт (ГРП, ГРУ) — совокупность технологических устройств, предназначенных для снижения давления (редуцирования) газа, поддержания его на заданном уровне вне зависимости от расхода газа потребителями в газораспределительных сетях (ГРС), очистки газа от механических примесей, а также отключения подачи газа потребителям в случаях перепада давления сверх установленных норм (схему ГРП см. в Приложении 9).
При проектировании газоснабжения городов большое значение имеют правильный выбор количества ГРП, их производительность и размещение.
18
С увеличением количества ГРП уменьшаются радиусы действия и нагрузки на сеть и, как следствие, диаметры и стоимость сети, однако экономические затраты увеличиваются.
Исходя из вышеперечисленных факторов, студенту необходимо определить оптимальное количество ГРП.
Для ГРП, питающего сеть низкого давления, оптимальная производительность
. С учетом этого количе-
ство ГРП определяется по формуле, шт.:
(3.1)
ΣVчас — суммарный расход газа, м3/ч (см. табл. 2.3).
Полученное количество ГРП, их фактические нагрузки и местоположение учитываются по местным условиям, исходя из планировки города и расположения отдельных районов.
Каждый ГРП должен размещаться вблизи проездов между кварталами, таким образом, чтобы распределение газа между кварталами было равномерным, а также по возможности ГРП необходимо устанавливать в кварталах ближе к зоне повышенной нагрузки. При выборе места для ГРП необходимо соблюдать все правила нормативной документации и правила безопасности госгортехнадзора по размещению и допустимым расстояниям до здания, сооружений, дорог.
Методика расчета предполагает, что расход газа равномерно распределяется по всей длине участка.
После установки газорегуляторных пунктов необходимо запроектировать отвод газопровода от каждого ГРП до точки врезки в кольцевой газопровод. Все точки пересечения газопроводов необходимо пронумеровать, а полученные при этом участки трубопроводов кольцевой сети указать в табл. 3.2 (пример см. на рис. 3.1 и в Приложении 4). Затем необходимо определить «нулевые» точки.
19
