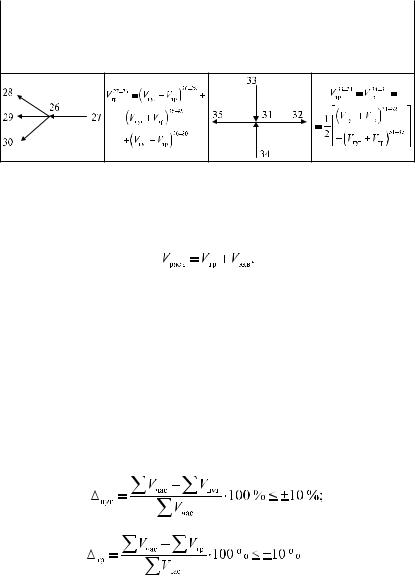

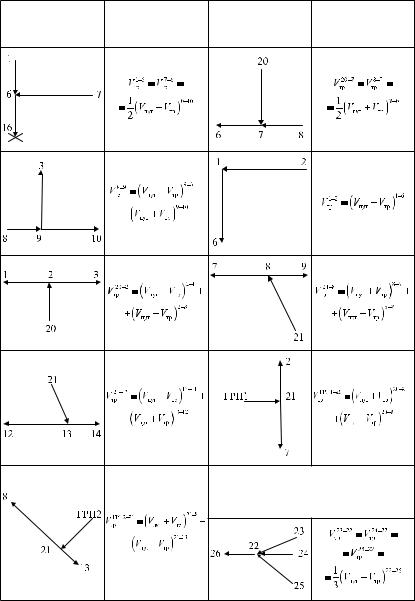

Пример расчета транзитных расходов, не входящих в схему на рис. 3.1*

*Данные схемы объясняют ряд примеров расчета транзитных расходов газа

вслучаях, встречающихся в исходных данных в выданном студенту задании.

6.Расчетный расход газа на участке сети, м3/ч, определяется следующим образом:

(3.5)

Таблица 3.2

Расчетные расходы газа на участках

Для проверки расчетов необходимо произвести увязку суммарных (по всем участкам) путевых и транзитных расходов (по ГРП) с суммарным часовым расходом (см. табл. 2.3):

ΣVчас — взять из табл. 2.3.

26

II ЭТАП

На втором этапе необходимо выбрать диаметры каждого участка кольцевой сети.

После определения расчетных расходов на участках производим гидравлический расчет всех возможных направлений движения газа от ГРП до нулевых точек, начиная с самого протяженного (принцип расчета см. в табл. 3.3). Выбор невыгодных ветвей

и ответвлений производится от точки с более высоким давлением

кточке с менее высоким давлением, при этом направление движения потока газа по газопроводу должно быть от точки с большим давлением до точки с меньшим давлением газа на всех участках. Расчет геометрической длины каждого участка производится согласно заданному масштабу (см. исходные данные). Для учета потерь на местные сопротивления геометрическая длина участков увеличивается на 10 %, т. е. коэффициент потерь давлений на местные сопротивления k = 1,1.

(3.8)

где — расчетная длина участка, м;

— геометрическая длина участка, м;

1,1 — коэффициент потерь давления на местные сопротивления.

Гидравлический расчет производится для каждого участка кольцевой сети по номограмме низкого давления (см. Приложение 1).

Расчет выполняется следующим образом:

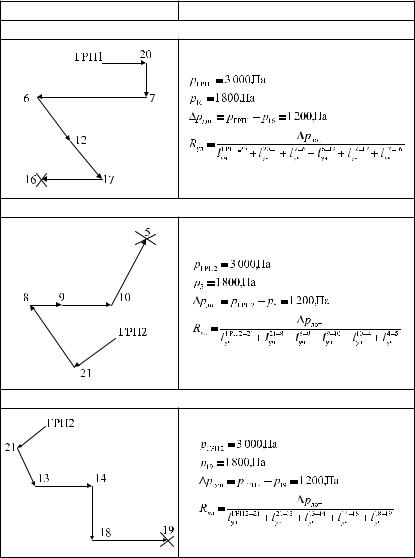

1. Для каждого ГРП выбираем невыгодные ветви — наиболее протяженные и нагруженные от ГРП до нулевой точки; помимо невыгодных ветвей необходимо выбрать ответвления, которые должны охватить все участки кольцевой сети, не вошедшие в невыгодные ветви. Ответвления могут состоять как из одного, так и из нескольких участков. Количество невыгодных ветвей должно быть равно количеству нулевых точек. Пример выбора и расчета невыгодных ветвей и ответвлений представлен в табл. 3.3.

27

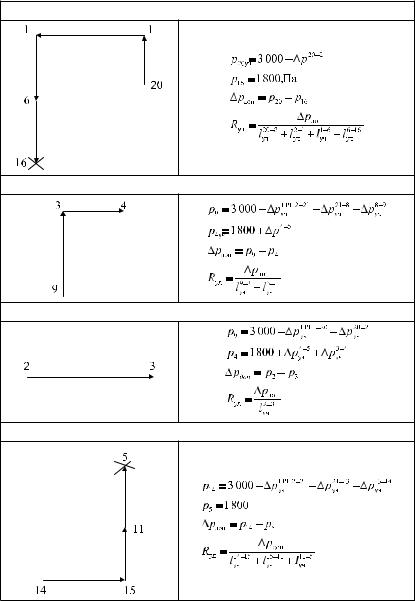

Продолжение табл. 3.3

1-е ответвление

2-е ответвление

3-е ответвление

4-е ответвление
