Материал: Моделирование производственного процесса специализированного предприятия по выпуску упаковочной продукции

·        Оборудование;

·        Материалы:

·        Рабочие инструкции;

·        Компетентный персонал.

Назначением процесса является изготовление заказа в соответствии с описанными требованиями к продукту, срокам изготовления, упаковке.

Вход процесса:

Оригинал-макет;

Комплект печатных форм;

Задания на выполнение каждой технологической операции в соответствии с заказом, включая отгрузку;

Подготовка и получение расходных материалов по заявкам, соответственно заказу.

Выход процесса:

Отгрузка в соответствии с заказом (объёмом выполненных работ);

Регистрация в соответствующих документах технологических, организационных проблем;

Регистрация качества и объёма выполненных работ;

Регистрация факта экономии или перерасхода материалов в процентах, метрах, килограммах.

.2 Выбор печатного оборудования

Согласно выбранной продуктовой программе рассмотрим элементы, для которых необходима печать и подберем печатное оборудование.

Таблица 1.1

Элементы продуктов

Офсетная листовая печатная машина Roland 202 TOB

Двухкрасочная печатная машина с пятицилиндровой схемой построения печатного аппарата. Преимущество этой схемы в том, что машина чрезвычайно компактна, а совмещение двух красок на оттиске зависит только от заводской регулировки механики и отладки механизмов печатного аппарата, несовмещение практически равно нулю. Печатный цилиндр имеет двойной диаметр по сравнению с формным и офсетным цилиндрами, что делает возможным печать на более толстых и жестких картонах.

Печатная машина Roland 202 TOB занимает всего 5,1 м², а вместе с зоной обслуживания 5,5 м². Особое внимание следует обратить на три ее параметра:

. диапазон плотности запечатываемого материала - от бумаги 40 г/м² до картона толщиной 0,8 мм. Это единственная машина такого формата, которая работает с картоном толщиной 0,8 мм;

. габариты машины;

. большой вес машины, что обеспечивает стабильную и надежную работу на высоких скоростях без вибрации и шума.

Самонаклад МАВЕG зарекомендовал себя как надежный и стабильный в работе и в дополнительной рекламе не нуждается.

Оснащение базовой комплектации машины

Самонаклад и наклонный стол

-        электромеханическое устройство подъема-опускания несущей плиты стапеля самонаклада;

         система точного разделения листов с каскадной подачей на накладной стол при помощи специальной головки самонаклада;

         пневмооснащение системы подачи листов, раздув, вакуумные присоски для отделения листов от стопы и их начальной транспортировки;

         накладной стол с пневматическими транспортирующими ремнями;

         нижние передние упоры;

         пневматические боковые упоры с быстрой и точной настройкой;

         фотоэлектрический контроль отсутствия листа, наличия двойного листа, перекоса листа и подхода листа к передним упорам с запаздыванием или опережением;

         форгрейфер с ускоренным возвратным движением;

         система нон-стоп для безостановочной перегрузки стапеля.

Печатная секция

-     5-цилиндровая система с расположением двух офсетных цилиндров вокруг единого печатного цилиндра двойного диаметра; печать листа двумя красками с высокой точностью (отсутствуют передаточные механизмы между двумя секциями), можно сказать, "крест в крест";

-        централизованная система приводки по окружности и по оси второго формного цилиндра по отношению к первому на ходу машины;

         размещение всех приводных элементов в пыле- и маслонепроницаемых кожухах с системой смазки по принципу масляной ванны;

         формные и офсетные цилиндры работают по контактным кольцам;

         быстрозажимные планки крепления и натяжения печатных форм;

         система увлажнения - спиртовая типа Roland-Matic с системой охлаждения и рециркуляции.

         формные, офсетные и печатные цилиндры имеют антикоррозийное покрытие;

         развитые красочные аппараты: 4 накатных валика различного диаметра с системой точной юстировки прижима к печатной форме; дукторный и раскатные цилиндры имеют бесступенчатую регулировку движения. Встроенная система смывки красочных валиков.

Приемное устройство

-     низкостапельная приемка с фотоэлектронным контролем уровня верхней кромки стапеля;

-        устройство разглаживания выводимого листа;

         система пневмоторможения выводимого листа;

         специальное оснащение нон-стоп для безостановочной смены стапелей;

         устройство распыления противоотмарочного порошка ВЕКОТ-6.

Привод

-     электронное дистанционное управление с центрального пульта на приемке и других панелях машины;

-        главный привод с обеспечением заправочной скорости;

         электропитание - трехфазный переменный ток.

Преимущества печатной машины Roland 202 TOB

Расположение двух красочных аппаратов на стороне приемки облегчает работу печатника при регулировании подачи красок, смывке красочных аппаратов и контроле машины в процессе печатания тиража.

Автоматическая смывка красочных аппаратов ускоряет процесс подготовки машины при смене красок или при переходе на печать нового заказа.

Удобная смена печатных форм посредством планок для быстрого натяжения пластин уменьшает простои машины.

Центральный пульт управления печатной машиной Roland 202 TOB избавляет печатника от лишних передвижений и экономит время, особенно при переходе с одного тиража на другой.

Большое количество дополнительных устройств, расширяющих технологические возможности машины, делает ее основной и незаменимой на малых полиграфических предприятиях и весьма полезной на больших. На крупных предприятиях эти машины незаменимы, когда необходимо быстро и качественно выполнить заказ на бумаге или картоне небольшим тиражом в пределах 1000-5000 оттисков. [11, 12]

Таблица 1.2

Технические характеристики

Рис. 1. Изображение офсетной печатной машины Roland 202 TOB

Для технико-экономического сравнения была выбрана печатная машина KBA Rapida 72K. По большинству параметров она идентична офсетной печатной машине Roland 202 TOB. Однако у Roland 202 TOB более широкий диапазон плотностей запечатываемых материалов, что позволит воспроизводить печать не только на тонких бумагах, но и на картоне толщиной до 0,8 мм. Также можно отметить, что формат печати на Roland несколько больше, чем на Rapida, что позволяет в некоторых случаях использовать большую площадь листа для запечатки. Кроме того габариты выбранного оборудования позволят занять меньшую площадь в печатном цехе, что тоже немаловажно для предприятия.

Рис. 2. Соотношение размеров формы, бумаги и изображения

Таблица 1.3

Технико-экономическое сравнение печатных машин

Офсетная листовая печатная машина Man Roland R 706 L

Man Roland R 706 L - листовая офсетная печатная машина среднего формата. Благодаря высокой производительности и значительной степени автоматизации уже в базовой комплектации позволяет достигнуть высокой рентабельности и автоматизации печатного процесса. Ее отличает высочайшее качество печати и возможность запечатывать широкий диапазон материалов, начиная от сигаретной бумаги и заканчивая картоном до 1 мм.

Таблица 1.4

Технические характеристики

Дополнительное оснащение машины

-        дополнительный датчик двойного листа;

         пульт дистанционного управления с автоматическим денситометром;

         комплект устройств для проводки картона;

         устройство разглаживания листов в межсекционной листопроводящей системе;

         пакет "Profit Plus Lack": двойной лаковый модуль, система камерного ракеля, возможность очень точной коррекции натиска;

         щеточное устройство смывки печатного цилиндра в лаковом модуле;

         устройство рециркуляции лака, включая узел охлаждения;

         инфракрасная / термовоздушная промежуточная и конечная сушка;

         увлажнение с дельта-эффектом Rolandmatic Delta dampening;

         переговорное устройство Intercom;

         снабжение воздухом Becker Vari Air system;

-        темперирование красочных аппаратов;

         устройство отсоса противоотмарывающего порошка Grafix powder spray recovery system;

         распылитель Grafix cantronic 3000 powder spray. [12]

Рис. 3. Изображение офсетной печатной машины Roland R 706L

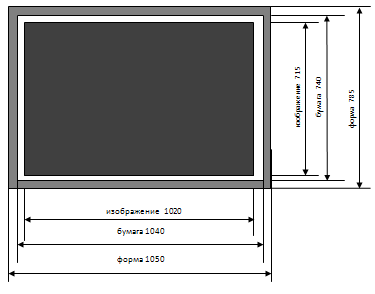

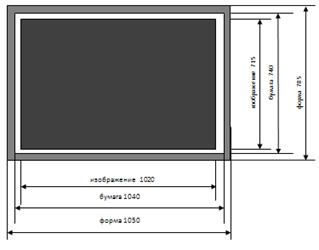

Рис. 4. Соотношение размеров формы, бумаги и изображения

Для сравнения выбрана листовая офсетная печатная машина KBA Rapida 105-6L. Данное оборудование так же, как и Roland R 706L включает в себя шесть секций, но позволяет воспроизводить печать на картоне большей плотности. Максимальная производительность их одинакова, однако по габаритам и весу предпочтение отдадим Roland R 706L. Габариты выбранного оборудования позволят занять меньшую площадь в печатном цехе, а вес обеспечит меньшие вибрации при работе машины, что тоже немаловажно для предприятия.

Таблица 1.5

Сравнение двух вариантов машин
