Работа электрического поля расходуется на трение (удары электронов о решётку) и переходит в тепло. Мощность тока, выделяемая на сопротивлении R равна:

3.10Закон Ома и Джоуля - Ленца в дифференциальной форме

Вклассической электронной теории электропроводности металлов Друде

иЛоренц предложили следующую модель:

1) в металлах ионы образуют твёрдый скелет, а свободные электроны образуют идеальный газ электронов, находящийся в тепловом движении внутри решетки;

2) электроны сталкиваются, в основном, с ионами решетки.

3) За счёт электрического поля E электроны приобретают дополнительную скорость Vдр (дрейф в поле). Кинетическая энергия дрейфа теряется при каждом столкновении электрона с решёткой. Эта энергия выделяется в виде тепла.

На основе данной теории получено выражение для плотности тока (Закон Ома в дифференциальной форме):

где e − заряд электрона;

n0 − концентрация электронов;

λ − средняя длина свободного пробега электрона; m – масса электрона;

Vтепл – тепловая скорость электрона;

γ − коэффициент перед E, который называют удельной электропроводностью вещества:

Дифференциальная форма закона Ома не означает дифференциалы, а относится к малым участкам проводника.

3.11 Правила Кирхгофа

Существует два правила Кирхгофа, которые используются для расчёта разветвлённых цепей. С помощью этих правил рассчитывают токи по заданным ЭДС и сопротивлениям участков цепи.

31

Первое правило Кирхгофа (правило узлов): Алгебраическая сумма токов

Ik, сходящихся в узле равна нулю. Знак токов подходящих к узлу принимают (+), а отходящих - (−), (см. рис. 3.12).

n

Ik 0 . (3.19)

k1

Это правило, очевидно, если представить ток в виде тока жидкости. Ясно, что, сколько воды (зарядов) приходит к точке, столько же должно и уходить.

Рисунок 3.12 − Узел токов: токи I1, I2, I3 − вытекающие токи, а ток I4 втекающий ток

Второе правило Кирхгофа (правило контуров): В любом замкнутом контуре алгебраическая сумма Iк∙Rк равна алгебраической сумме ЭДС к.

Это является очевидным следствием закона Ома для замкнутого контура.

Следует учитывать правила знаков. Если направление обхода контура совпадает с током, то величину I∙R берём со знаком (+), а если ток через данное сопротивление противоположен направлению обхода, то I∙R берём со знаком (-). ЭДС берём с (+), если при переходе через ЭДС потенциал увеличивается, и берём (-), если при переходе через ЭДС потенциал уменьшается.

В приложение 4 вынесены разделы: сверхпроводимость; электрический ток в газах; несамостоятельный и самостоятельный разряды; газоразрядная плазма; работа выхода электронов из металла; термоэлектронная эмиссия.

4. МАГНИТНОЕ ПОЛЕ В ВАКУУМЕ

4.1 Закон Био-Савара-Лапласа

Опыт показывает, что наряду с электрическим полем существует и другое поле – магнитное, которое создаётся токами или движущимися зарядами и действует на токи или движущиеся заряды.

Магнитное поле характеризуется векторной величиной B, которую назвали магнитной индукцией. Био, Савар и Лаплас установили закон, по которому малый участок тока протяженностью dl (вектор dl совпадает с направлением тока), создает в окружающем пространстве магнитное поле.

32

(Закон Био – Савара – Лапласа)

где dB - магнитная индукция, создаваемая элементом тока I∙dl в точке, удаленной на расстояние r (см. рис.4.1);

μ0 − константа, называемая магнитной постоянной: μ0=4 10-7 Гн/м. Здесь Гн – генри, единица индуктивности катушки.

Направление магнитного поля задаётся векторным произведением dl×r. Элемент тока создаёт вокруг себя поле, которое изображают линиями магнитной индукции B. Для элемента тока I dl они имеют вид концентрических окружностей (см. рис.4.1). Касательные к линиям индукции задают направление поля B в точке касания.

Силовые линии магнитного поля замкнуты. Единица измерения [B]=Тл (Тесла).

Рисунок 4.1 − Элемент тока I∙dl создает вокруг себя магнитное поле, линии которого имеют вид концентрических окружностей

Величина магнитной индукции (модуль) описывается соотношением:

(поле, создаваемое движущимся зарядом)

Для магнитного поля характерен принцип суперпозиции: Результирующее поле B равно векторной сумме полей, создаваемых каждым элементом тока по отдельности:

33

(см. рис.4.3). Разобьём отрезок на малые элементы I∙dl. Поскольку в точке О каждый элемент тока создаёт поле, направленное от нас перпендикулярно плоскости листа, то результирующее поле в точке О будет являться скалярной суммой (интегралом) от полей dB, создаваемых каждым элементом тока.

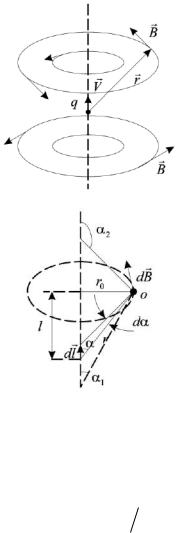

Рисунок 4.2 − Заряд q, имеющий скорость V, создает поле, аналогичное полю тока

Рисунок 4.3 − Поле, возникающее на расстоянии r0 от отрезка прямого тока

Учитывая, что r=r0/sinα, l=r0∙ctgα, а приращение |dl|=(r0/sin2α)∙dα, получим из (4.2) индукцию поля, создаваемого в точке О малым током I∙dl:

Итак, индукция магнитного поля B, создаваемая отрезком прямого тока, описывается формулой:

где I - сила тока в отрезке;

34

r0 - расстояние до точки (см. рис.4.3);

1 и 2 - углы между векторами dl и r для краёв отрезка.

4.2 Магнитное поле, создаваемое бесконечным прямым током

Такой ток можно получить из отрезка прямого тока, при увеличении длины отрезка до бесконечности в обе стороны.

При этом в формуле (4.5) 1 , 2 180, и мы получим:

(поле бесконечного прямого тока)

где I - сила тока;

r0 - расстояние от тока до рассматриваемой точки пространства (см.

рис.4.4).

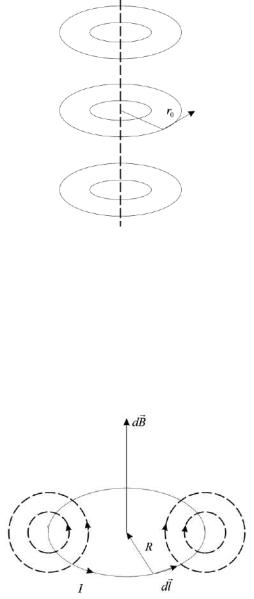

Рисунок 4.4 − Магнитное поле прямого тока уменьшается как 1/r

4.3Поле в центре кругового тока

Всоответствии с Законом Био-Савара-Лапласа (4.1), каждый элемент кругового тока dl создаёт в центре поле dB (рис.4.5), направленное перпендикулярно плоскости кольца по правилу буравчика.

Рисунок 4.5 − Элемент кругового тока I∙dl создает в центре поля dB, направленное перпендикулярно плоскости кольца по правилу буравчика

35
