-степень коагуляции частиц осадка,
-наличие на частицах твердой фазы сольватной оболочки,
-содержание в суспензии смолистых и коллоидных примесей,
-набухание материала перегородки,
-изменение поверхностного натяжения жидкости в порах осадка и перегородки,
-образование у стенок пор неподвижного слоя жидкости,
-электростатические поля, возникающие на границе раздела фаз при наличии ионов в суспензии.
Суменьшением размеров частиц осадка и пор перегородки влияние физикохимических факторов увеличивается.
Будем считать, что осадок и перегородка несжимаемы, т.е. их пористость и удельное сопротивление потоку жидкости постоянны в течение всего процесса. Не
будем также учитывать возможное увеличение значений Rо и Rп за счет влияния физико-химических факторов. Тогда Rп будет постоянной величиной, а Rо можно
записать в виде: Rо = rо× hо, где rо - удельное объемное сопротивление осадка (сопротивление потоку фильтрата равномерного слоя осадка толщиной 1 м). Обозначив отношение объемов осадка и фильтрата через хо, запишем:
h о=Vо/F=V×Vо/(V×F) = xо×(V/F), т.е. Rо= rо×xо×(V/F).
Тогда основное уравнение фильтрования с образованием несжимаемого осадка на несжимаемой перегородке примет вид:
dV |
= F × |
|
|
Dp |
|
|
. |
dt |
m ×[r × x |
o |
× (V F )+ R |
п |
] |
||
|
|
o |
|
|
|
Это уравнение используется для расчета производительности фильтра заданной поверхности или наоборот – необходимой поверхности по заданной производительности. Значения величин rо и Rп определяются экспериментально.
На практике используются два основных режима фильтрования – при постоянном перепаде давления и постоянной скорости фильтрования. Режим постоянного
перепада давления (Dp = const) обеспечивается присоединением фильтра к линии вакуума или сжатого газа. После разделения переменных и интегрирования от 0 до
V и от 0 до t основное уравнение фильтрования примет вид:
ro × xo |
×V 2 |
+ Rп ×V = |
F × t× Dp |
. |
(2.1) |
|
|
||||
2 × F |
|
m |
|
||
Режим постоянной скорости (dV/dt = const) обеспечивается подачей суспензии в фильтр насосами объемного типа (поршневым, шестеренчатым). Заменяя в основ-
ном уравнении фильтрования dV/dt на V/t, получим:
ro × xo |
×V 2 |
+ Rп ×V = |
F × t× Dp |
. |
(2.2) |
|
|
||||
F |
|
m |
|
||
Сравнив уравнения (2.1) и (2.2), можно сделать вывод, что при прочих равных условиях для получения одного и того же объема фильтрата в режиме постоянной скорости требуется большее время, чем в режиме постоянного перепада давления (при Rп » 0 - вдвое больше). Величина Dр для любого типа фильтра ограничена
26
сверху (Dр £ Dрд ), поэтому при достижении в режиме постоянной скорости перепада давления Dрд срабатывает предохранительный клапан, часть суспензии байпасируется и фильтрование продолжается в режиме постоянного перепада давления.
Замечание: в случае использования для подачи суспензии в фильтр центробежного насоса перепад давления и скорость фильтрования являются переменными, поэтому для решения основного уравнения фильтрования необходимо предвари-
тельно определить вид функциональной зависимости Dр(t).
В рабочий цикл фильтра, кроме собственно фильтрования, входит промывка осадка, его осушка, выгрузка и подготовка фильтра к следующему циклу. Промывку осадка можно рассматривать как фильтрование при постоянной толщине слоя осадка, перепаде давления и скорости, т.е. основное уравнение фильтрования для случая промывки будет иметь вид:
Vпр |
= F × |
|
|
Dpпр |
|
|
|
. |
||
t |
пр |
m |
пр |
×[r ×h |
o |
+ R |
п |
] |
||
|
|
|
o |
|
|
|
||||
При заданной вязкости промывной жидкости mпр из этого уравнения можно найти необходимый объем промывной жидкости Vпр, требуемое время промывки tпр или перепад давления Dрпр. Время осушки осадка сжатым воздухом или газом от остатков фильтрата или промывной жидкости (tс) определяется экспериментально.
Общая продолжительность рабочего цикла фильтра
tц = t + tпр + tс + tв,
где tв – время вспомогательных операций (загрузка, выгрузка, подготовка к новому циклу). Это соотношение является основополагающим при определении режима работы фильтров периодического действия и скорости перемещения рабочего органа фильтра непрерывного действия.
2.2 Фильтрующие перегородки
К фильтрующим перегородкам предъявляются следующие основные требования:
-наличие сквозных пор, которые легко пропускают фильтрат и задерживают твердые частицы осадка;
-устойчивость к химическому воздействию суспензии и промывной жидкости;
-достаточная механическая прочность.
В большинстве фильтров применяют гибкие перегородки (прессованное волокно или ткань, уложенная на перфорированную поверхность, металлическая или полимерная сетка). Наиболее популярные материалы перегородок: асбест, капрон, лавсан, стекловолокно, полиэтилен, хлорин, нитрон, бумажная лента одноразового использования. Ткани из натуральных волокон (шерсть, шелк, хлопок) применяются сравнительно редко из-за их невысокой химической стойкости. Металлические сетки изготавливают из бронзы и нержавеющей стали, полимерные – из полипропилена.
Несжимаемые пористые перегородки (фильтровальные камни): керамические, металлокерамические, металлические, стеклянные, – позволяют проводить фильт-
27
рование при высоких температурах и в высокоагрессивных средах. Их изготавливают в виде плитки, полых цилиндров, а чаще всего – в виде патронов.
В случаях разделения малоконцентрированных суспензий, содержащих тонкодисперсные твердые частицы, для предохранения пор перегородки от быстрого закупоривания применяют фильтрование с намывным слоем – предварительно нанесенным на перегородку слоем порошкового или волокнистого материала: диатомита, асбеста, целлюлозы.
Эти же и другие зернистые материалы (уголь, кокс, песок, гравий, древесные опилки) используют в виде насыпного фильтровального слоя в случаях когда твердая фаза суспензии имеется в малом количестве и не используется после фильтрования.
Для получения сверхчистых и стерильных жидкостей в качестве фильтрующих
перегородок применяются полимерные пленки (мембраны) толщиной 10 ÷100 мкм с размером пор 0.1÷5 мкм.
2.3 Классификация фильтров
По режиму работы промышленные фильтры разделяют на фильтры периодического и непрерывного действия. В фильтрах периодического действия операции фильтрования, промывки и осушки осадка, его выгрузки и подготовки фильтра к новому циклу выполняются поочередно на всей поверхности фильтрования, а в фильтрах непрерывного действия все операции выполняются одновременно на разных участках рабочей поверхности.
По способу создания и величине движущей силы фильтры подразделяются на вакуумные и работающие под давлением. Большинство фильтров периодического действия работают под давлением: фильтр-прессы рамные, камерные, автоматизированные, друк-фильтры, листовые, патронные фильтры. Из вакуум-фильтров периодического действия отметим простейшие открытые нутч-фильтры. Фильтры непрерывного действия как правило являются вакуумными: барабанные, ленточные, дисковые, карусельные. Сравнительно широко распространены барабанные и дисковые фильтры непрерывного действия, работающие под давлением.
При выборе типа фильтра следует помнить:
а) при rо >108 1/м2 или скорости осаждения твердой фазы менее 8 мм/с предпочтительнее фильтры, работающие под давлением;
б) при повышенных требованиях к качеству разделения (влажности осадка и чистоте фильтрата) применяют фильтры периодического действия;
в) при большой мощности производства целесообразнее применять фильтры непрерывного действия.
2.4 Конструкции фильтров периодического действия
Среди наиболее распространенных конструкций фильтров периодического действия выделим листовые фильтры и автоматические камерные фильтр-прессы с механизированным отжимом осадка (ФПАКМы).
28

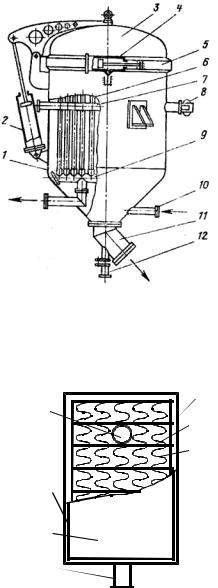

Рисунок 2.2 Листовой фильтр |
||
1 – корпус; 2,4 – пневмоцилиндры; 3,5 – крышка |
||
с байонетным затвором; 6 – лист; 7,8 – подача |
||
жидкости для смыва осадка и сжатого воздуха; |
||
9 – отвод фильтрата; 10,11 – штуцеры подачи |
||
суспензии и выгрузки осадка; 12 – донный клапан. |
||
4 |
1 |
|
2 |
||
|
||
|
3 |
|
5 |
|
|
6 |
|
|
7 |
|
|
Рисунок 2.3 |
Конструкция листа |
|
1 – рамка; 2,3 – каркасная и пружинная сетка; 4 |
||
– осушка и смыв осадка; 5 – резиновый шнур; |
||
6 – ткань; 7 – отвод фильтрата. |
||
Листовые фильтры применяют для осветления тонкодисперсных суспензий с концентрацией твердой фазы 0.1÷5%. При концентрациях 1÷5% они работают в режиме с образованием осадка, его последующей промывкой и
осушкой, а при концентрациях 0.1÷1% - с использованием намывного слоя. Эффективны при разделении вязких, легко испаряющихся, окисляющихся и токсичных суспензий. Наиболее распространенный листовой фильтр (рисунок 2.2) представляет собой герметично закрытый вертикальный сосуд, сваренный из цилиндрической и конической обечаек, в котором размещены прямоугольные фильтрующие элементы – листы.
Лист (рисунок 2.3) - это плоская металлическая рамка с каркасной сеткой, поверх которой укладывается более мелкая пружинная сетка и фильтровальная ткань, закрепляемая в пазах рамки резиновым шнуром.
Внутренняя полость каждого листа соединяется трубкой с коллекторами отвода фильтрата, подвода жидкости для смыва осадка и сжатого воздуха.
После заполнения сосуда суспензией в нем создается избыточное давление до 0.4 МПа, под действием которого фильтрат проходит через ткань внутрь листов, а затем - в коллектор. Осадок с внешней поверхности листов после про-
мывки и продувки либо смывается жидкостью, подаваемой во внутренние полости листов, либо удаляется вибрацией, создаваемой вращением эксцентрикового вала. Откидная эллиптическая крышка фильтра соединяется с корпусом байонетным затвором, поворот которого осуществляется штоками двух пневмоцилиндров, шарнир-
29
но закрепленных на корпусе. Подъем и опускание крышки осуществляет качающийся пневмоцилиндр. Осадок удаляется через донный клапан с пневмоприводом.
Фильтры ФПАКМ (рисунок 2.4) предназначены для фильтрования тонкодисперсных суспензий, содержащих от 5 до 500 кг/м3 твердых частиц размерами не более 3 мм при температуре от 5 до 90 оС. Это пакет горизонтальных
|
фильтровальных плит, за- |
|
крепленных на раме с воз- |
|
можностью вертикального |
|
перемещения. Рама состоит |
|
из нижней опорной и верх- |
|
ней упорной плит, соеди- |
|
ненных 4-мя вер- |
|
тикальными стяжками, ко- |
|
торые служат направляю- |
|
щими для фильтровальных |
|
плит. Между плитами на |

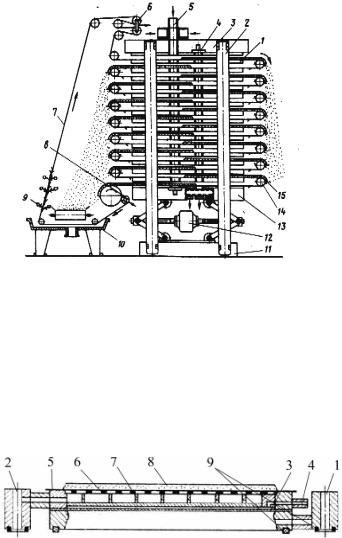

Рисунок 2.4 Схема фильтра ФПАКМ |
роликах зигзагообразно |
протянута бесконечная |
|
1 – фильтровальная плита; 2 – стяжка; 3 – упорная плита; |
лента фильтровальной тка- |
4 – отвод фильтрата; 5 – подача суспензии, промывной |
ни, перемещаемой привод- |
жидкости и сжатого воздуха; 7,6 – лента фильтровальной |
|
ткани и ее натяжение; 8,14 – приводной и разгрузочный валик; |
ным валиком. Подъем и |
9 – регенерация ткани; 10 – прием осадка; 11,13 – опорная и |
опускание плит осуществ- |
нажимная плита; 12 – электромеханический зажим; 15 – нож. |
ляется с помощью электро- |
механического зажима и нажимной плиты. Во время операций фильтрования, промывки, отжима, продувки осадка плиты подняты и уплотнены резиновыми прокладками, ткань зажата между ними. При выгрузке осадка плиты раздвигаются и между ними образуется зазор 40÷50 мм. Ткань приводится в движение и, огибая разгрузочные ролики, освобождается от осадка, который ссыпается в бункеры. Проходя камеру регенерации, ткань омывается водой и очищается скребками.
Нижняя часть
|
фильтровальной пли- |
|
|
ты, см. рисунок 2.5, |
|
|
служит камерой для |
|
|
суспензии и осадка, |
|
Рисунок 2.5 Фильтровальная плита ФПАКМ |
верхняя – для основ- |
|
ного и промывного |
||
1 – подача суспензии, промывной жидкости и сжатого воздуха, |
||
фильтрата. Металли- |
||
2 – отвод фильтрата, 3,4 – резиновая диафрагма и подача в нее воды, |
||
5 – фильтровальная ткань, 6 – металлическая сетка, |
ческая сетка и ребра |
|
7 – ребро жесткости, 8 – осадок, 9 – уплотнители. |
жесткости в верхней |
|
|
30 |
