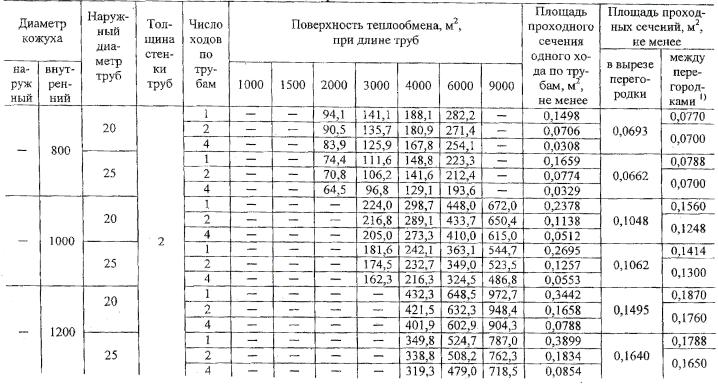

Продолжение таблицы Б1
141

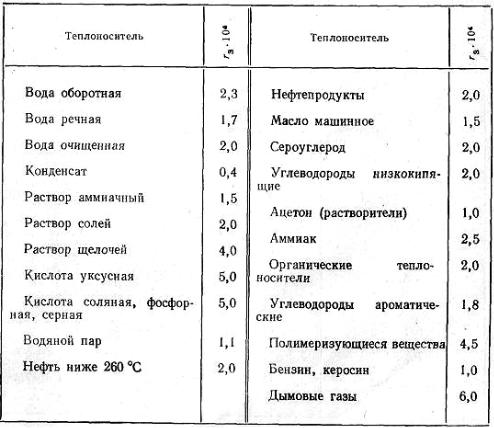

Таблица Б2 Термические сопротивления загрязнений (rз, м2∙К/Вт)
ПРИЛОЖЕНИЕ В Справочная информация для расчета тарельчатых ректификационных колонн
Источник: Машины и аппараты химических производств: Примеры и задачи / И.В. Доманский, В.П. Исаков, Г.М. Островский и др.: Под общ. ред. В.Н. Соколова.
– Л.: Машиностроение, 1982. – С. 222-237.

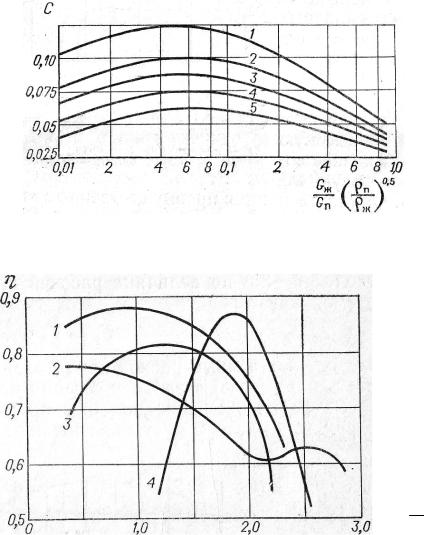

Рисунок В1 Значения коэффициента скорости пара в сечении колонны с переливными тарелками
Расстояния между тарелками hт: 1 – 0.7 м, 2 – 0.6 м, 3 – 0.5 м, 4 – 0.4 м, 5 – 0.3 м
vп ×
rп
Рисунок В2 Ориентировочные значения к.п.д. тарелок
1 – клапанные, 2 – ситчатые, 3 – колпачковые, 4 – решетчатые
143
Таблица В1 Коэффициенты для расчета относительного уноса жидкости и высоты пены на переливной тарелке
Тип тарелки |
n1 |
k1 |
k2 |
k3 |
k4 |
Колпачковая |
1,16 |
0,00023 |
0,23 |
0,044 |
4,6 |
Клапанная |
1,38 |
0,000055 |
0,17 |
0,059 |
2,2 |
Ситчатая |
1,61 |
0,000062 |
0,42 |
0,085 |
2,7 |
Таблица В2 Параметры капсульных колпачков
Диаметр колпачка, мм |
60 |
|
80 |
|
|
100 |
|
150 |
|
Число прорезей |
16 |
|
20 |
|
|
26 |
|
40 |
|
Высота прорези, мм |
20 |
|
25 |
|
|
30 |
|
45 |
|
Ширина прорези, мм |
4 |
|
5,3 |
|
|
5,8 |
|
6,7 |
|
Таблица В3 Коэффициенты для расчета скорости жидкости |
|
||||||||
в сливных устройствах тарелок с переливами |
|
||||||||
Вспениваемость жидкости |
|
|
φ |
|
n2 |
k5 |
|||
Малая (нефтяные фракции, фреоны) |
|
0,95 |
|
0,65 |
0,25 |
||||
Средняя (углеводороды, амины, гликоли) |
0,8 |
|
0,8 |
0,225 |
|||||
Высокая (мазут, глицерин, кетоны) |
|
0,65 |
|
1,3 |
0,118 |
||||

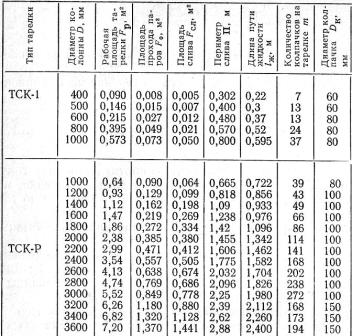

Таблица В4 Характеристики колпачковых тарелок
144
Таблица В5 Характеристики решетчатых провальных тарелок
Толщина |
Ширина |
|
|
Шаг между щелями, мм |
|
|
||||||
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
28 |
|||
тарелки, мм |
щели, мм |
|||||||||||
Относительное свободное сечение тарелки |
||||||||||||
|
|
|||||||||||
2 |
4 |
0,27 |
0,21 |
0,18 |
0,16 |
0,14 |
0,12 |
0,11 |
0,1 |
0,09 |
– |
|
4 |
6 |
– |
0,31 |
0,27 |
0,23 |
0,2 |
0,18 |
0,16 |
0,15 |
0,13 |
0,12 |
|
Замечания: 1. Диаметр решетчатых тарелок изменяется от 1 до 3 м
синтервалом 0,2 м.
2.Расстояние между решетчатыми тарелками изменяется от 0,6 до 0,9 м с интервалом 0,1 м.

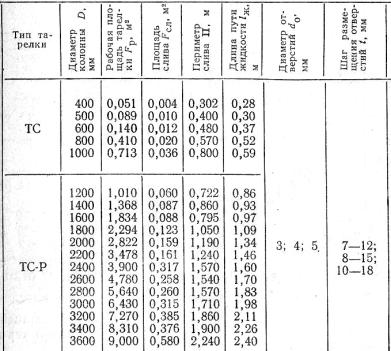

Таблица В6 Характеристики ситчатых переливных тарелок
