4)транспортабельность (возможность перевозки общедоступным транспор-

том);

5)стандартизация (выполнение требований РСТ, ГОСТ, ОСТ, ТУ, СТП к основным размерам и параметрам оборудования, системе обозначений, изготовлению узлов и деталей, транспортировке и хранению, методам испытаний);

6)унификация и агрегатирование (конструирование оборудования из стандартных деталей и узлов);

7)удобство и безопасность ремонта и обслуживания.

Химическое и нефтехимическое оборудование изготавливается на предприятиях химического, нефтяного и полимерного машиностроения, заводах криогенного оборудования, промышленной арматуры и компрессорного оборудования. Разработки нового химического оборудования и контроль за использованием (реконструкцией, перепрофилированием) существующего осуществляются под руководством головного института НИИХИММАШ, г.Москва.

В пособии рассматривается оборудование следующих видов:

-аппараты для перемешивания жидких сред;

-фильтры для разделения суспензий;

-теплообменная аппаратура;

-тарельчатые и насадочные колонны;

-сушилки;

-грануляторы.

Каждый из разделов курса включает краткое изложение особенностей технологического процесса, описание наиболее распространенных конструкций промышленных машин и аппаратов, рассмотрение методики их технологического расчета. Лабораторный практикум содержит варианты заданий по технологическим расчетам промышленных машин и аппаратов всех перечисленных видов.

В приложениях содержится вся справочная информация, необходимая для осуществления технологических расчетов этого оборудования.

6

1 АППАРАТЫ ДЛЯ ПЕРЕМЕШИВАНИЯ ЖИДКИХ СРЕД

В химической и нефтехимической промышленности перемешивание в жидких

средах применяется для приготовления растворов, эмульсий, суспензий, а также для

интенсификации химических, тепловых и диффузионных процессов. Емкостные

аппараты, оснащенные перемешивающими устройствами, в большинстве своем

универсальны и пригодны для реализации комплекса процессов (нагревание, рас-

творение, химическая реакция, охлаждение, суспензирование).

п



Различают два основных способа



перемешивания в жидких средах: меха-





нический (с помощью мешалок различ-





ных конструкций) и пневматический (че-





рез барботер сжатым воздухом или





инертным газом). Кроме того, применя-





ют перемешивание в трубопроводах (за

а)

б)

счет турбулентного режима течения ком-

понентов), циркуляционное (многократ-

Рисунок 1.1 Способы перемешивания

ное прокачивание жидкости через систе-

а) циркуляционное, б) в сопле

му аппарат-циркуляци-онный насос) и





перемешивание в соплах (рисунок 1.1). Наибольшее распространение в промыш-

ленной практике получил механический способ.

Наиболее важными характеристиками перемешивающих устройств, которые

могут быть использованы для их сравнительной оценки, являются интенсивность

перемешивания и эффективность устройства.

Интенсивность перемешивания определяется затратами энергии на единицу

расхода перемещаемой жидкости. Мерой интенсивности перемешивания может

служить отношение затрат мощности к объему N/V или массе N/m перемешиваемой

жидкости (для механической мешалки – число оборотов в единицу времени).

Эффективность перемешивающего устройства является характеристикой ка-

чества проведения процесса. Способ ее оценки определяется целью перемешивания,

например, при суспензировании эффективность определяется степенью равномер-

ности распределения твердой фазы в объеме аппарата, при интенсификации тепло-

вых и диффузионных процессов - отношением коэффициентов тепло- и массоотда-

чи с перемешиванием и без него. В каждом конкретном случае эффективность

должна соотноситься с целесообразной интенсивностью (расходом энергии и вре-

мени на проведение процесса).



Большинство аппаратов с механическими мешалками представляют собой вер-

тикальную цилиндрическую емкость, на корпус которой установлено перемеши-

вающее устройство. Аппарат может комплектоваться внутренними устройствами

для создания определенного режима перемешивания (отражательные перегородки,

рассекатели), теплообменными устройствами (змеевик, рубашка). Выбор конкрет-

ной конструкции аппарата определяется свойствами перемешиваемой среды, тре-

буемой производительностью, необходимыми для проведения процесса температу-

рой и давлением.



7





Важнейший элемент аппарата – перемешивающее устройство, которое чаще



всего

включает

вертикально



расположенный вал, на котором



размещены одна или несколько



(до 5-ти) мешалок, уплотнение



вала, привод и муфту, соеди-



няющую вал привода с валом



мешалки (рисунок 1.2). Привод



осуществляется от

электродви-



гателя, как правило, через ре-



дуктор или клиноременную пе-



редачу. Конструкция перемеши-



вающего

устройства

должна



отвечать требованиям:







1) установка на вал не-



скольких

мешалок

допускается



при невозможности обеспечить



требуемый режим перемешива-



ния одной мешалкой и если от-



ношение

высоты

заполнения

Рисунок 1.2 Аппарат с механическим

аппарата

к

его



диаметру

H/D>1.3;











перемешивающим устройством

2) при размещении на валу

1 – опорная стойка, 2 – днище, 3 – мешалка,

нескольких мешалок их конст-

4 – обечайка, 5 – рубашка, 6 – крышка, 7 – труба

передавливания, 8 – уплотнение вала, 9 – редуктор,

рукция и размеры должны быть

10 – электродвигатель, 11 – соединительная муфта,

одинаковыми, расстояние меж-

12 – стойка привода; 13 – люк; 14 – вал; 15 – опорная лапа.

ду соседними

мешалками

не



должно

быть

меньше

их

диа-

метра dм;

3)высота установки нижней мешалки над днищем аппарата должна быть:

при D/dм >1.5 – в пределах (0.4¸1)×dм, но не выше H/2;

при D/dм £1.5 – в пределах (0.5¸5)×(D dм), но не выше D/4.

1.1 Конструкции механических мешалок











По типу организации потоков жидкости в





















аппарате различают мешалки, обеспечивающие











осевое









преимущественно тангенциальное, радиальное



радиальное

или осевое течение (рисунок 1.3). В промыш-















ленных аппаратах с мешалками возможны раз-





















личные сочетания этих типов течения. По уст-











тангенциальное

ройству лопастей различают мешалки лопастные,



Рисунок 1.3 Виды течений

8











Рисунок 1.5 Разновидности лопастных мешалок
а) рамная, б) якорная
пропеллерные, турбинные, дисковые и специальные.

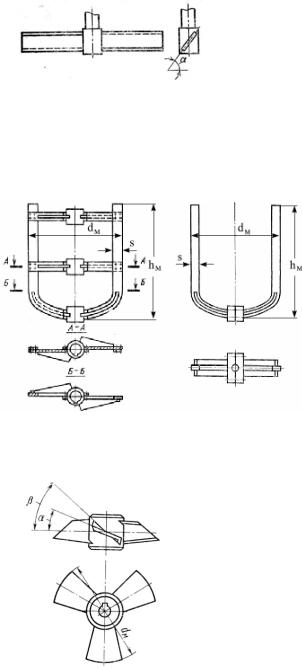

Лопастные мешалки (рисунок 1.4)
создают в аппаратах тангенциальные и радиальные потоки, применяются для перемешивания взаимнорастворимых мало-
вязких жидкостей (m < 0.05 Па×с), суспен-
Рисунок 1.4 Лопастная мешалка зирования легких осадков, медленного растворения кристаллических веществ.
Основные параметры:

-диаметр мешалки dм = 80¸2500 мм,

-критерий гидродинамического подобия ГD = D/dм =1.5¸2.5,

-частота вращения n =15¸90 1/мин,

-коэффициент гидравлического сопротивления z= 8.8∙hм/dм, где hм – высота лопасти мешалки.





Достоинства: простота





конструкции и низкая стои-





мость, надежность в работе,





малая энергоемкость. Не-





достаток - малая интенсив-





ность перемешивания.





К лопастным относят





также рамные и якорные





мешалки (рисунок 1.5),





применяемые для переме-





шивания вязких и тяжелых





жидкостей (m £ 10 Па×с),





суспензирования в вязких

а)

б)

средах. Их использование

для интенсификации теплообмена в аппаратах с рубашками или змеевиками уменьшает загрязнение теп-

лопередающих поверхностей. Для рамных и якорных мешалок: n = 10¸60 1/мин, dм = 2002500 мм, z= 1.28. Параметры рамных:

ГD = 1.1¸1.3, hм/dм = 0.8¸1, s/dм = 0.07,

якорных:

ГD = 1.15¸1.5, hм/dм = 0.7, s/dм = 0.1.

Пропеллерные (трехлопастные) мешал-

ки (рисунок 1.6) создают в аппарате преимущественно осевые потоки и применяются для интенсивного перемешивания маловязких жидкостей, взмучивания осадков (до 10% твердой фа-

9

Рисунок 1.6 Трехлопастная мешалка

зы, размеры частиц до 0.15 мм), для приготовления суспензий и эмульсий. Основные параметры:

-dм = 80¸2500 мм,

-ГD = 3¸6,

-n = 100¸1000 1/мин,

-z= 0.56.

Для улучшения циркуляции жидкости мешалку иногда устанавливают внутри диффузора. Достоинства: высокая интенсивность перемешивания при небольшом расходе энергии, невысокая стоимость. Недостатки: малая эффективность перемеши-

вания вязких жидкостей (m > 0.5 Па×с), ограниченный объем интенсивно перемешиваемой жидкости, непригодность для смешивания жидкостей с твердыми веществами большой плотности.

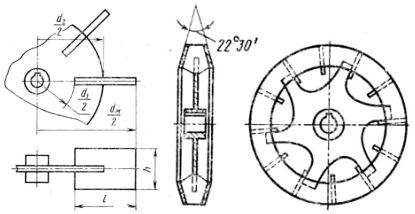

Турбинные мешалки (рисунок 1.7) могут быть открытые и закрытые. Они соз-

а) б)

Рисунок 1.7 Турбинные мешалки

а) открытая, б) закрытая

дают в аппарате преимущественно радиальные потоки, а при расположении лопаток под углом также осевые, применяются для интенсивного перемешивания вязких жидкостей (m < 1 Па×с для открытых и m < 5 Па×с для закрытых), тонкого диспергирования и быстрого растворения, получения суспензий, содержащих до 60% твердой фазы с размерами частиц до 1.5 мм для открытых и до 2.5 мм для закрытых мешалок. Закрытые мешалки иногда устанавливают внутри неподвижного направляющего аппарата с изогнутыми лопатками. Основные параметры: dм = 80¸2500 мм,

ГD = 3¸6, n = 100¸350 об/мин, z= 8.4.

Турбинные мешалки отличает высокая интенсивность, эффективность пе ремешивания вязких жидкостей, пригодность для организации непрерывных процессов. Недостатки: сложность изготовления, высокая энергоемкость, высокая стоимость.
