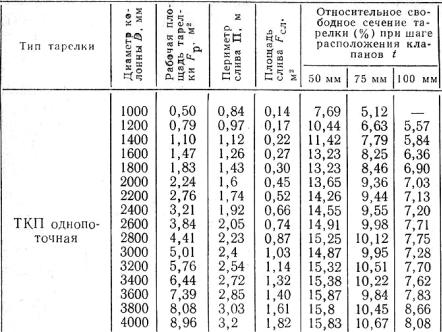

Таблица В7 Характеристики клапанных тарелок
Замечания: 1. Площадь прохода паров на ситчатой тарелке
Fo= 0.906∙Fp∙(do/t)2.
2.Шаг расположения отверстий в ситчатой тарелке прнимается в пределах, указанных в таблице В6, через 1 мм.
3.Длина пути жидкости по клапанной тарелке принимается равной значению lж для ситчатой переливной тарелки
соответствующего диаметра.
146
ПРИЛОЖЕНИЕ Г Справочная информация для расчета сушилок
Источник: Машины и аппараты химических производств: Примеры и задачи / И.В. Доманский, В.П. Исаков, Г.М. Островский и др.: Под общ. ред. В.Н. Соколова.
– Л.: Машиностроение, 1982. – С.294-308.

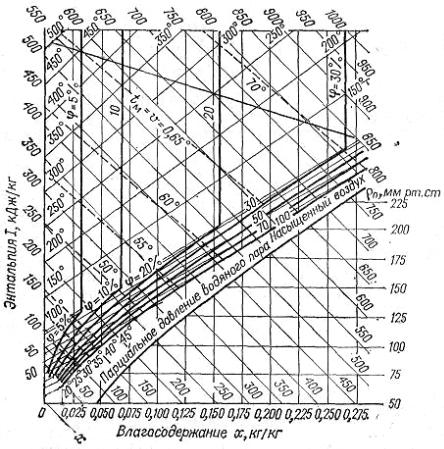

Рисунок Г1 Диаграмма Рамзина для воздуха с температурой ≤ 200 оС
Таблица Г1 Средняя скорость отходящих газов в барабанной сушилке
Размер |
Насыпная плотность материала, ρм, кг/м3 |
||||
частиц, dэ, мм |
350 |
1000 |
1400 |
1800 |
2200 |
0,3 – 2 |
0,75 м/с |
3,5 м/с |
5,2 м/с |
6 м/с |
7,5 м/с |
> 2 |
2 м/с |
4 м/с |
6 м/с |
8 м/с |
9,5 м/с |
147

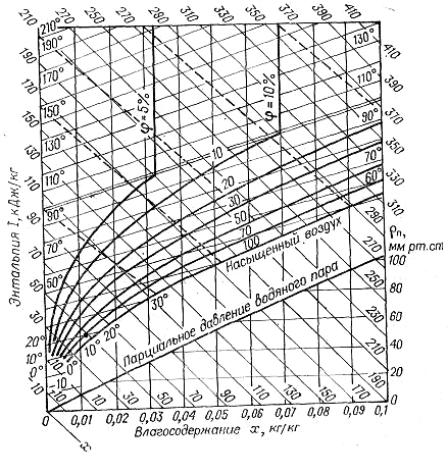

Рисунок Г1 Диаграмма Рамзина для воздуха с температурой ≤ 500 оС
148

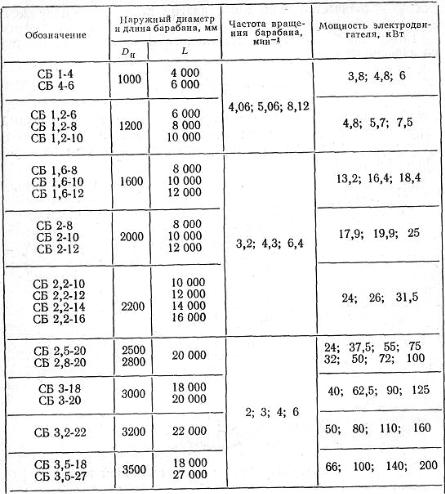

Таблица Г2 Основные параметры барабанных сушильных аппаратов
