Модули мобильной системы X90
5.2.1 X90CP172.xx-00
Версия технического описания: 1.60
Компания B&R открывает новые возможности в области мобильной автоматизации благодаря модульной мобильной системе управления и ввода/вывода X90. Комплексный набор стандартизованных компонентов делает мобильную систему X90 идеальным средством для реализации гибких концепций автоматизации. Сердцем мобильной системы Х90 является контроллер с мощным процессором ARM. В нем доступно до 48 многофункциональных каналов ввода/вывода. Система оснащена интерфейсами CAN, USB и Ethernet.

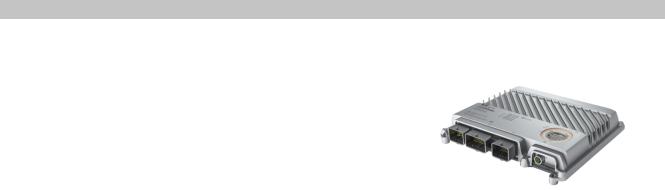

В сверхпрочный литой алюминиевый корпус можно установить до четырех дополнительных плат расширения. Это позволяет добавлять каналы ввода/вывода или интерфейсы, а также специальные функции, такие как мониторинг состояния.
Мобильная система X90 была разработана для применения в следующих областях:
•Техника для сельского и лесного хозяйства
•Строительное оборудование
•Автомобили муниципальных служб
•Стационарное наружное оборудование
•Мощный процессор ARM с частотой 300 МГц
•Многофункциональные каналы ввода/вывода
•Ethernet, 3 интерфейса CAN, USB
•Модульное расширение
36 |
Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства |
Модули мобильной системы X90
Заказной номер |
Краткое описание |
|
|
Рисунок |
|
|
Мобильная система управления X90 |
|
|
||
X90CP172.24-00 |
Контроллер для мобильной системы X90, ARM Cortex- |
|
|||
|
A9-300, 128 МБ RAM DDR3, 16 КБ FRAM, 512 МБ флеш-па- |
|
|||
|
мяти, 1 интерфейс Ethernet 10/100BASE-T (разъем M12), 3 |
|
|||
|
интерфейса CAN (разъем CMC), 24 многофункциональных |
|
|||
|
канала ввода/вывода, 2 источника питания для датчиков, |
|
|||
|
4 слота для подключения дополнительных плат, корпус из |
|
|||
|
литого алюминия, окно для обслуживания, LED-индикаторы |
|
|||
|
состояния |
|
|
|
|
X90CP172.48-00 |
Контроллер для мобильной системы X90, ARM Cortex- |
|
|||
|
A9-300, 128 МБ RAM DDR3, 16 КБ FRAM, 512 МБ флеш-па- |
|
|||
|
мяти, 1 интерфейс Ethernet 10/100BASE-T (разъем M12), 3 |
|
|||
|
интерфейса CAN (разъем CMC), 48 многофункциональных |
|
|||
|
каналов ввода/вывода, 2 источника питания для датчиков, |
|
|||
|
4 слота для подключения дополнительных плат, корпус из |
|
|||
|
литого алюминия, окно для обслуживания, LED-индикаторы |
|
|||
|
состояния |
|
|
|
|
|
Дополнительные принадлежности |
|
|
||
|
POWERLINK/Ethernet |
|
|
|
|
X67AC2E01 |
Штыревой разъем M12 X67, 4-контактный, D-кодировка, |
|
|||
|
экранированный, соединение посредством прокола изоля- |
|
|||
|
ции |
|
|
|
|
|
Аналоговые выходы |
|
|
|
|
X90AO410.04-00 |
Дополнительная плата аналоговых выходов для мобильной |
|
|||
|
системы X90, 4 аналоговых выхода, 12 бит, напряжение 0– |
|
|||
|
10 В, сила тока 0–20 мА (настраивается), дополнительная |
|
|||
|
возможность использования в качестве дискретного входа, |
|
|||
|
9–32 В постоянного тока, подключение в режиме источни- |
|
|||
|
ка/потребителя, настройка с помощью программного обес- |
|
|||
|
печения |
|
|
|
|
X90AO410.08-00 |
Дополнительная плата аналоговых выходов для мобильной |
|
|||
|
системы X90, 8 аналоговых выходов, 12 бит, напряжение 0– |
|
|||
|
10 В, сила тока 0–20 мА (настраивается), дополнительная |
|
|||
|
возможность использования в качестве дискретного входа, |
|
|||
|
9–32 В постоянного тока, подключение в режиме источни- |
|
|||
|
ка/потребителя, настройка с помощью программного обес- |
|
|||
|
печения |
|
|
|
|
|
Измерение температуры |
|
|
|
|
X90AT910.04-00 |
Дополнительная плата AT для мобильной системы X90, 4 |
|
|||
|
входа для измерения сопротивления, датчик температуры |
|
|||
|
PT1000, дополнительная возможность использования в ка- |
|
|||
|
честве дискретных входов, 9–32 В постоянного тока, под- |
|
|||
|
ключение в режиме источника/потребителя, дополнитель- |
|
|||
|
ная возможность использования в качестве аналоговых вхо- |
|
|||
|
дов, 0–10 В/0–32 В, 0–20 мА, дополнительная возможность |
|
|||
|
использования в качестве выходов ШИМ, 9–32 В постоян- |
|
|||
|
ного тока, 10 мА, частота 1 кГц, настройка с помощью про- |
|
|||
|
граммного обеспечения |
|
|
|
|
X90AT910.08-00 |
Дополнительная плата AT для мобильной системы X90, 8 |
|
|||
|
входов для измерения сопротивления, датчик температуры |
|
|||
|
PT1000, дополнительная возможность использования в ка- |
|
|||
|
честве дискретных входов, 9–32 В постоянного тока, под- |
|
|||
|
ключение в режиме источника/потребителя, дополнитель- |
|
|||
|
ная возможность использования в качестве аналоговых вхо- |
|
|||
|
дов, 0–10 В/0–32 В, 0–20 мА, дополнительная возможность |
|
|||
|
использования в качестве выходов ШИМ, 9–32 В постоян- |
|
|||
|
ного тока, 10 мА, частота 1 кГц, настройка с помощью про- |
|
|||
|
граммного обеспечения |
|
|
|
|
|
Кабель POWERLINK/Ethernet |
|
|
||
X67CA0E41.0010 |
Соединительный |
кабель |
POWERLINK/Ethernet, |
разъемы |
|
|
RJ45 и M12, длина 1 м |
|
|
|
|
X67CA0E41.0050 |
Соединительный |
кабель |
POWERLINK/Ethernet, |
разъемы |
|
|
RJ45 и M12, длина 5 м |
|
|
|
|
X67CA0E41.0150 |
Соединительный |
кабель |
POWERLINK/Ethernet, |
разъемы |
|
|
RJ45 и M12, длина 15 м |
|
|
|
|
X67CA0E41.0500 |
Соединительный |
кабель |
POWERLINK/Ethernet, |
разъемы |
|
|
RJ45 и M12, длина 50 м |
|
|
|
|
X67CA0E61.0020 |
Соединительный |
кабель |
POWERLINK/Ethernet, |
разъемы |
|
|
M12, длина 2 м |
|
|
|
|
X67CA0E61.0050 |
Соединительный |
кабель |
POWERLINK/Ethernet, |
разъемы |
|
|
M12, длина 5 м |
|
|
|
|
X67CA0E61.0100 |
Соединительный |
кабель |
POWERLINK/Ethernet, |
разъемы |
|
|
M12, длина 10 м |
|
|
|
|
X67CA0E61.0150 |
Соединительный |
кабель |
POWERLINK/Ethernet, |
разъемы |
|
|
M12, длина 15 м |
|
|
|
|
|
Кабельные жгуты |
|
|
|
|
X90CA100.02-00 |
Кабельный жгут для мобильной системы X90 для подклю- |
|
|||
|
чения к разъему CMC, длина 2 м |
|
|
||
|
Коммуникационные модули |
|
|
||
Таблица 9: X90CP172.24-00, X90CP172.48-00 - Спецификация заказа
Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства |
37 |
Модули мобильной системы X90
Заказной номер |
Краткое описание |
Рисунок |
X90IF720.04-00 |
Дополнительная интерфейсная плата для системы X90, 3 |
|
|
интерфейса CAN, 1 интерфейс RS232, настройка с помо- |
|
|
щью программного обеспечения |
|
X90IF730.04-00 |
Дополнительная интерфейсная плата для системы X90, 3 |
|
|
интерфейса CAN, 1 интерфейс RS485, настройка с помо- |
|
|
щью программного обеспечения |
|
|
Коммутационный бокс |
|
X90AC-BB.17-00 |
Коммутационный бокс 170 для мобильной системы X90 для |
|
|
разработки и тестирования |
|
|
Концентратор |
|
X67HB8880.L12 |
8-портовый промышленный концентратор (уровень 2) X67, |
|
|
10/100 Мбит/с с автосогласованием, автоматический MDIX, |
|
|
8 разъемов M12, 8–32 В постоянного тока |
|
|
Мониторинг состояния |
|
X90CM480.04-00 |
Мониторинг состояния для мобильной системы X90, допол- |
|
|
нительная плата для измерения и анализа вибрации в рам- |
|
|
ках задач мониторинга состояния, 4 аналоговых входа IEPE |
|
|
Монтажные инструменты |
|
X67ACTQMX |
Комплект динамометрических ключей X67 для разъемов M8 |
|
|
и M12, а также для разъемов с шестигранной головкой |
|
|
Разъем CMC |
|
X90TB100.03-00 |
Набор разъемов CMC для мобильной системы X90 |
|
|
Цифровые входы |
|
X90DI110.10-00 |
Дополнительная плата DI для мобильной системы X90, 10 |
|
|
дискретных входов, 9–32 В постоянного тока, подключение |
|
|
в режиме источника/потребителя, возможность настройки в |
|
|
качестве счетчика 50 кГц, настройка с помощью программ- |
|
|
ного обеспечения |
|
|
Цифровые выходы |
|
X90PO210.08-00 |
Дополнительная плата ШИМ для мобильной системы X90, 8 |
|
|
выходов ШИМ, 9–32 В постоянного тока, макс. сила тока 4 A, |
|
|
измерение тока (12 бит), от 15 Гц до 1 кГц, дополнительная |
|
|
возможность использования в качестве дискретных входов, |
|
|
9–32 В постоянного тока, подключение в режиме источни- |
|
|
ка/потребителя, настройка с помощью программного обес- |
|
|
печения |
|
Таблица 9: X90CP172.24-00, X90CP172.48-00 - Спецификация заказа
Информация:
Допустимые рабочие температуры для кабелей см. в технических характеристиках.
Входы и выходы — обзор
X90CP172.xx-00 |
|
|
Выход |
|
|
|
Вход |
|
|||||
Многофункцио- |
|
Количество |
ШИМ |
Дискретный |
Аналоговый |
Сигнал |
|
Темпе- |
Аналоговый |
Функция |
Дискретный |
||
нальные каналы |
|
|
|
|
|
|
ШИМ |
|
ратура |
|
счетчика |
|
|
ввода/вывода |
|
|
|
|
|
|
|
|
|
|
|
|
|
MF-PWM |
|
8/16 |
X |
X |
|
|
|
|
|
|
|
X |
|
MF-DO |
|
4/8 |
|
|
X |
|
|
|
|
|
|
|
X |
MF-AI |
|
8/16 |
|
|
|
|
|
|
|
|
X |
|
X |
MF-DI |
|
4/8 |
|
|
|
|
|
|
|
|
|
X |
X |
5.2.1.3 Технические характеристики |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
||||
Заказной номер |
|
|
|
X90CP172.24-00 |
|
|
|
X90CP172.48-00 |
|
||||
Краткое описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
Интерфейсы |
|
|
|
|
1 интерфейс Ethernet, 1 интерфейс USB, 3 интерфейса CAN |
|
|||||||
Системный модуль |
|
|
|
|
|
|
|
ЦП |
|
|
|
||
Общая информация |
|
|
|
|
|
|
|
|
|
|
|
|
|
Предельно допустимое напряжение для зазем- |
|
|
|
|
500 Вэфф1) |
|
|
|
|||||
ления и корпуса |
|
|
|
|
|
|
|
|
|
|
|
|
|
Охлаждение |
|
|
|
|
|
|
Пассивное |
|
|
|
|||
Идентификационный код B&R |
|
|
|
0xEBAE |
|
|
|
0xEBAD |
|
||||
Индикаторы состояния |
|
|
|
|
|
Работа ЦП, перегрев, Ethernet |
|
||||||
Таблица 10: X90CP172.24-00, X90CP172.48-00 - Технические характеристики
38 |
Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства |
|
|
|
Модули мобильной системы X90 |
|
|
|
|
Заказной номер |
X90CP172.24-00 |
|
X90CP172.48-00 |
Диагностика |
|
|
|
Работа ЦП |
Да, посредством LED-индикатора состояния |
||
Ethernet |
Да, посредством LED-индикатора состояния |
||
Короткое замыкание |
MF-DO и MF-PWM: |
||
|
Короткое замыкание на землю при напряжении высокого уровня на выходе: Да |
||
|
Короткое замыкание на линию питания при напряжении низкого уровня на выходе: Да |
||
Обрыв цепи нагрузки |
MF-DO и MF-PWM: Включение мониторинга обрыва цепи нагрузки: настраивается в приложении |
||
Аналоговые входы |
Напряжение: Ue не более 0,5 В, прикладное |
||
|
Ток: Ie не более 1 мА, прикладной |
||
Перегрузка |
MF-DO и MF-PWM: Да |
||
Перегрев |
Да, посредством программного обеспечения и LED-индикатора состояния |
||
Возможность резервирования ЦП |
|
Нет |
|
Поддержка ACOPOS |
|
Да |
|
Каналы ввода/вывода с поддержкой reACTION |
|
Нет |
|
Поддержка Visual Components |
|
Да |
|
Защита от перенапряжения |
48 В длительностью менее 5 минут, импульс сбро- |
||
|
са нагрузки B 58 В или импульс A 202 В Ri = 4 Ом 2) |
||
Потребляемая мощность без интерфейсного |
ЦП при Ue = 9/32 В: 3,0 / 3,6 Вт |
|
ЦП при Ue = 9/32 В: 3,0 / 3,6 Вт |
модуля и USB |
Вх/вых при Ue = 9/32 В: 0,7 / 2,2 Вт |
|
Вх/вых при Ue = 9/32 В: 0,9 / 3,4 Вт |
Гальваническая развязка |
|
|
|
IF2 — IF4 |
|
Да |
|
IF2 — IF7 |
|
Да |
|
IF2 — IF8 |
|
Да |
|
IF2 — IF9 |
|
Да |
|
IF4 — IF7 |
|
Нет |
|
IF4 — IF8 |
|
Нет |
|
IF4 — IF9 |
|
Нет |
|
IF7 — IF8 |
|
Нет |
|
IF7 — IF9 |
|
Нет |
|
IF8 — IF9 |
|
Нет |
|
Сертификаты |
|
|
|
CE |
|
Да |
|
UN ECE-R10 |
|
Да |
|
Источник питания - вход |
|
|
|
Входное напряжение |
9–32 В постоянного тока |
||
Контроллер |
|
|
|
Часы реального времени |
Разрешение 1 с, сохранение значения в течение 250 часов (минимум 48 часов) |
||
|
при температуре 25 °C, точность ±30 ppm по всему температурному диапазону |
||
Математический сопроцессор |
|
Да |
|
Процессор |
|
|
|
Тип |
|
ARM Cortex-A9 |
|
Тактовая частота |
|
300 МГц |
|
Кэш L1 |
|
|
|
Код данных |
|
32 КБ |
|
Программный код |
|
32 КБ |
|
Кэш L2 |
|
512 КБ |
|
Интегрированный процессор ввода/вывода |
Обрабатывает точки данных ввода/вывода в фоновом режиме |
||
Дополнительные платы |
|
4 |
|
Реманентные переменные |
16 КБ FRAM, буферизация > 10 лет 3) |
||
Кратчайшее время цикла класса задач |
|
менее 1 мс |
|
Стандартная память |
|
|
|
RAM |
128 МБ DDR3 SDRAM |
||
Память приложений |
|
|
|
Тип |
флеш-память 512 МБ |
||
Сохранение данных |
|
10 лет |
|
Доступный для записи объем данных |
|
|
|
Гарантировано |
|
50 ТБ |
|
Интенсивность записи в течение 5 лет |
|
27,4 ГБ/сутки |
|
Гарантированное количество циклов переза- |
|
100 000 |
|
писи |
|
|
|
Код коррекции ошибок (ECC) |
|
Да |
|
Интерфейсы |
|
|
|
Интерфейс IF2 |
|
|
|
Тип |
|
Ethernet |
|
Конструкция |
M12, D-кодировка |
||
Длина кабеля |
Максимальное расстояние между двумя станциями 100 м (длина сегмента) |
||
Скорость передачи данных |
|
10/100 Мбит/с |
|
Передача |
|
|
|
Физический уровень |
10BASE-T/100BASE-TX |
||
Полудуплекс |
|
Да |
|
Полный дуплекс |
|
Да |
|
Автосогласование |
|
Да |
|
Авто MDI/MDIX |
|
Да |
|
Таблица 10: X90CP172.24-00, X90CP172.48-00 - Технические характеристики
Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства |
39 |
Модули мобильной системы X90
Заказной номер |
X90CP172.24-00 |
|
X90CP172.48-00 |
Интерфейс IF4 |
|
|
|
Тип |
USB 1.1/2.0 |
||
Конструкция |
Тип A (доступ через окно для обслуживания) |
||
Максимальный выходной ток |
|
500 мА |
|
Интерфейс IF7 |
|
|
|
Тип |
Шина CAN |
||
Конструкция |
Подключение к разъему CMC X1.A |
||
Макс. расстояние |
|
1000 м |
|
Скорость передачи данных |
Макс. 1 Мбит/с |
||
Интерфейс IF8 |
|
|
|
Тип |
Шина CAN |
||
Конструкция |
Подключение к разъему CMC X1.A |
||
Макс. расстояние |
|
1000 м |
|
Скорость передачи данных |
Макс. 1 Мбит/с |
||
Интерфейс IF9 |
|
|
|
Тип |
Шина CAN |
||
Конструкция |
Подключение к разъему CMC X1.A |
||
Макс. расстояние |
|
1000 м |
|
Скорость передачи данных |
Макс. 1 Мбит/с |
||
Многофункциональные входы |
|
|
|
Многофункциональные дискретные входы (MF- |
|
|
|
DI) |
|
|
|
Количество |
4 |
|
8 |
Функции |
Дискретный вход, настройка каждого отдельного канала для подключения в ре- |
||
|
жиме источника/потребителя, настраиваемый программный входной фильтр, |
||
|
функция счетчика с частотой 50 кГц, измерение длительности импульса |
||
Многофункциональные аналоговые входы (MF- |
|
|
|
AI) |
|
|
|
Количество |
8 |
|
16 |
Функции |
Универсальный аналоговый вход, разрешение дискретного преобразова- |
||
|
теля 12 бит, встроенная защита входа, дискретный вход, настройка каждо- |
||
|
го отдельного канала для подключения в режиме источника/потребителя |
||
Многофункциональные выходы |
|
|
|
Многофункциональные дискретные выходы |
|
|
|
(MF-DO) |
|
|
|
Количество |
4 |
|
8 |
Функции |
Дискретный выход, подключение в режиме источника, встроенная защита выхода, номинальный ток |
||
|
4 А на канал, общее отключение через реле, возможность параллельного подключения, дискрет- |
||
|
ный вход, настройка каждого отдельного канала для подключения в режиме источника/потребителя |
||
Многофункциональные выходы ШИМ (MF-PWM) |
|
|
|
Количество |
ШИМ 4 А: 6 |
|
ШИМ 4 А: 11 |
|
ШИМ 6 А: 2 |
|
ШИМ 6 А: 5 |
Функции |
Номинальный ток на канал 4 А (в режиме ШИМ 4 A) |
||
|
Номинальный ток на канал 6 А (в режиме ШИМ 6 A) |
||
|
Частота ШИМ от 15 Гц до 1 кГц, |
||
|
дискретный вход/выход, настройка каждого отдельного канала для подключения |
||
|
в режиме источника/потребителя, настраиваемый программный входной фильтр, |
||
|
настраиваемая огибающая нарастания/затухания, встроенная защита выхода |
||
Питание ЦП |
|
|
|
Диапазон напряжений |
9–32 В постоянного тока |
||
Входной ток |
Макс. 5 А |
||
Встроенная защита |
Нет, требуется предохранитель на 5 A с задержкой срабатывания |
||
Питание входов/выходов |
|
|
|
Диапазон напряжений |
9–32 В постоянного тока |
||
Входной ток |
Максимум 10 A на контакт |
||
Встроенная защита |
Нет, для каждого канала требуется предохранитель на 10 A с задержкой срабатывания |
||
Цифровые входы |
|
|
|
Количество |
От 4 до 24, в зависимости от конфигура- |
|
От 8 до 48, в зависимости от конфигура- |
|
ции многофункциональных входов/выходов |
|
ции многофункциональных входов/выходов |
Номинальное напряжение |
12/24 В постоянного тока |
||
Входное напряжение |
9–32 В постоянного тока |
||
Входной ток при 24 В пост. тока |
MF-DI: Станд. 1,2 / 2,5 / 3,6 мА, настраиваемый |
||
|
MF-AI: Станд. 1,2 / 2,5 / 3,6 мА, настраиваемый |
||
|
MF-DO: Станд. 2,5 мА |
||
|
MF-PWM: Станд. 2,5 мА |
||
Входной фильтр |
|
|
|
Аппаратный |
MF-DI: 3 мкс, если пороговый уровень переключения = 50 % от заданного напряжения питания |
||
|
MF-AI: 300 мкс, если пороговый уровень переключения = 50 % от заданного напряжения питания |
||
|
MF-DO: 300 мкс |
||
|
MF-PWM: 150 мкс |
||
Программный |
Значение по умолчанию — 1 мс, возможный диапазон — от 0 до 25 мс с шагом 0,1 мс |
||
Входная цепь |
Подключение в режиме источника/потребителя, настраивается |
||
Входное сопротивление |
MF-AI и MF-DI: Станд. 6,5 / 9 /18 кОм, настраиваемое |
||
|
MF-DO и MF-PWM: 9 кОм |
||
Входная частота |
MF-DI: Макс. 50 кГц |
||
Таблица 10: X90CP172.24-00, X90CP172.48-00 - Технические характеристики
40 |
Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства |
