Правила обращения с механической системой

Конструкция устройства

Дополнительная плата

Материнская плата

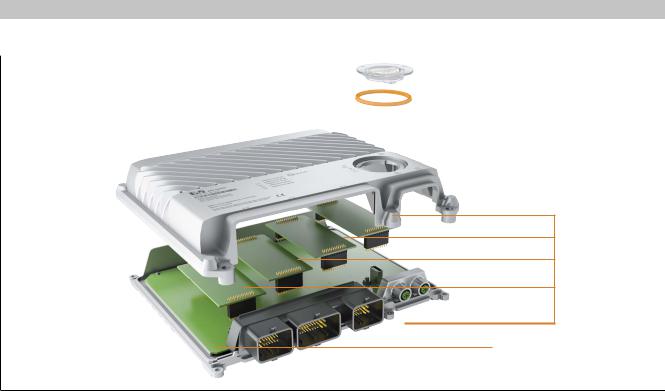

Рисунок 7: Конструкция устройства

Верхняя и нижняя части корпуса выполнены из алюминия, что позволяет использовать его в любой области автоматизации.

Вокне для обслуживания расположены LED-индикаторы состояния, а также, в зависимости от комплектации, аппаратный ключ TechGuard 0TG:220198.xxx-00. Мембрана для выравнивания давления, изготовленная из политетрафторэтилена (тефлона), предотвращает попадание воды, но обеспечивает прохождение пара. Благодаря этому влажность воздуха в корпусе регулируется в соответствии с влажностью наружного воздуха.

Взависимости от требований заказчика, мобильная система X90 может быть дополнительно оснащена модулями расширения (до 4).

Правила обращения с механической системой

4.3 Монтаж и демонтаж устройства и принадлежностей

4.3.1 Монтаж/демонтаж мобильной системы X90

Для установки мобильной системы X90 на корпусе предусмотрено четыре специальных отверстия. Устройство крепится на гладкую поверхность с помощью четырех винтов M6. При установке винтов необходимо соблюдать указанный момент затяжки.

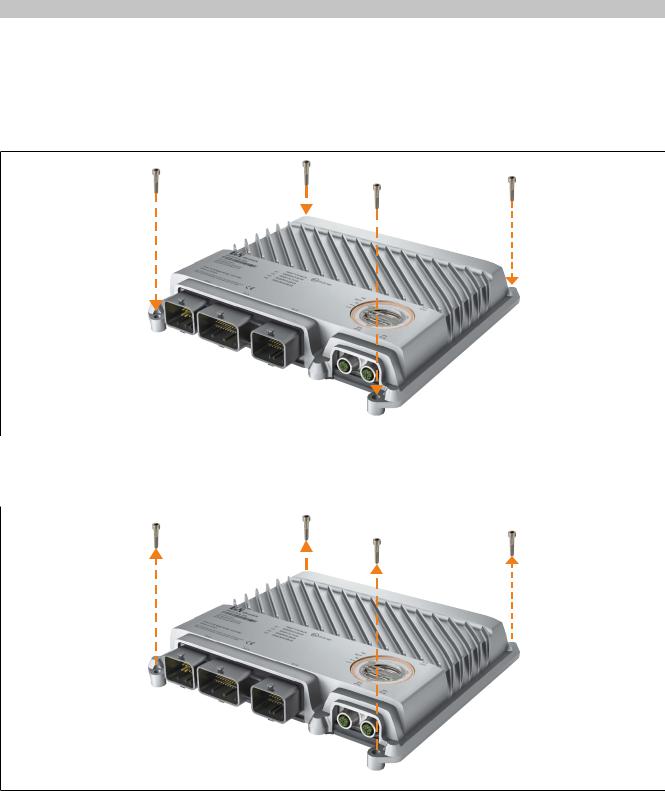

Рисунок 8: Монтаж мобильной системы X90

Для демонтажа устройства все винты M6 необходимо выкрутить с приложением указанного для них момента.

Рисунок 9: Демонтаж мобильной системы X90

Правила обращения с механической системой

4.3.2 Разъем X1 — установка компонентов

Информация:

Указанные далее характеристики, функции и предельные значения предоставлены производителем. Для получения дополнительной информации о продуктах посетите сайт производителя www.molex.com.

Все неиспользуемые контакты необходимо закрыть подходящими заглушками. Оранжевые заглушки используются для контактов диаметром 1,5 мм2, а белые – для контактов диаметром 0,6 мм2. Заглушки необходимо утопить в корпус устройства на максимальную глубину.

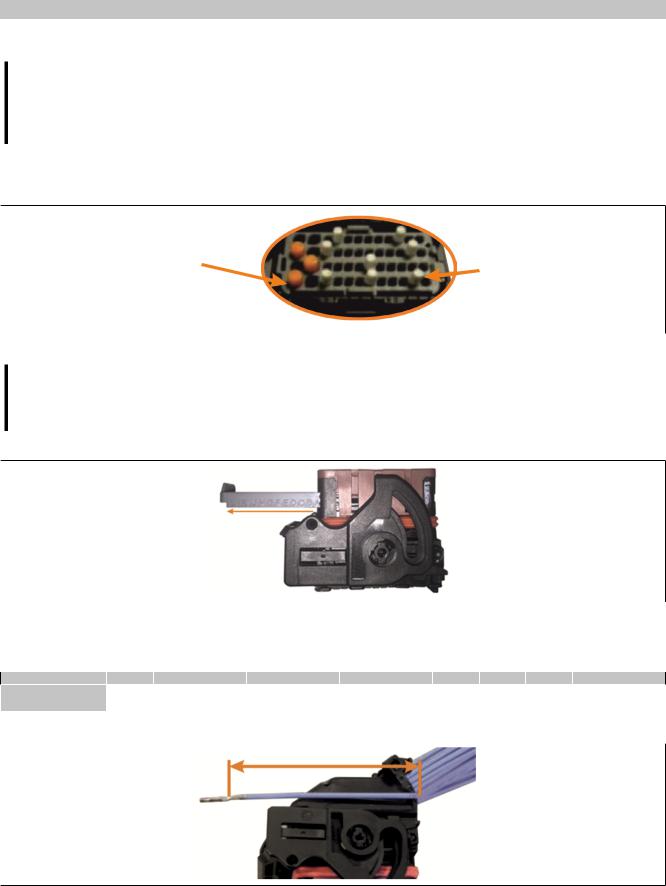

Рисунок 10: Заглушки для неиспользуемых контактов (изображение предоставлено Molex)

Важно!

Неиспользуемые контакты необходимо закрыть заглушками, иначе будет невозможно гарантировать заявленную степень защиты IP.

Чтобы разблокировать разъем X1, необходимо вытянуть серую защелку (например, с помощью отвертки).

Рисунок 11: Разблокировка разъема X1

Для монтажа гнездового разъема на кабель необходимо использовать обжимной инструмент 1) или аппликатор2) При подключении к разъему X1 рекомендуется соблюдать следующую длину отдельных жил:

Таблица 8: Рекомендуемая длина жил для разъема X1

Рисунок 12: Рекомендуемая длина кабеля при монтировании разъема (изображение предоставлено Molex)

1)Рекомендуемые инструменты Molex: 63811-9100, 63811-9200, 63811-8900, 63811-9000.

2)Рекомендуемые инструменты Molex: 63902-1900, 63902-2000, 63868-8000, 63868-8100.

Правила обращения с механической системой

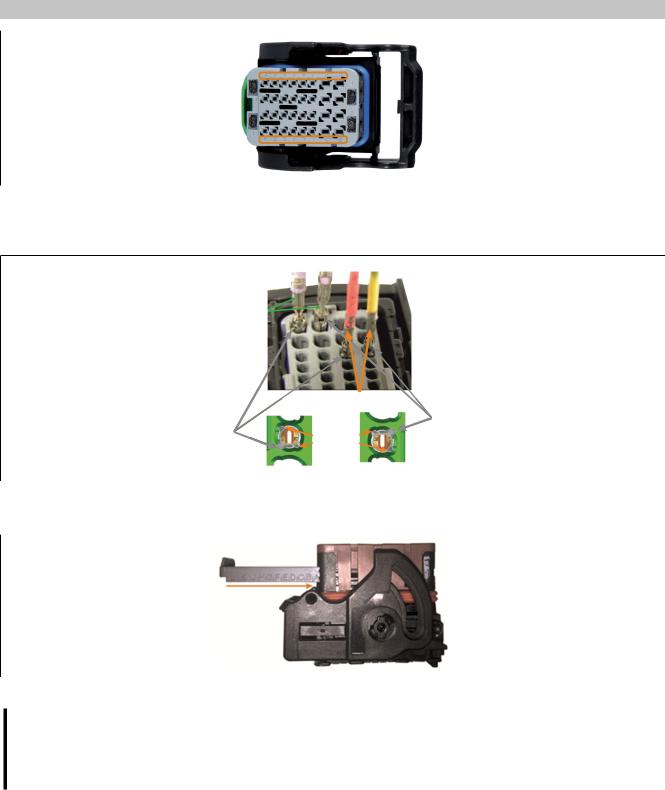

Рисунок 13: Разъем X1 — обозначение рядов

Вставьте кабель в соответствующее гнездо разъема X1 до щелчка, затем потяните его на себя, чтобы удостовериться в надежности соединения. Необходимо учитывать кодировку защелки.

1,5 мм

0,6 мм

Защелка

Защелка

Кодировка

Рисунок 14: Подключение кабеля (изображение предоставлено Molex)

Вновь заблокируйте разъем X1, вставив серую защелку на место.

Рисунок 15: Блокировка разъема X1

Информация:

Если защелка застревает при попытке вернуть ее на место, это означает, что кабель или заглушка вставлены неправильно. Разметка на серой защелке поможет понять, в каком ряду неправильно вставлены кабель или заглушка.

Правила обращения с механической системой

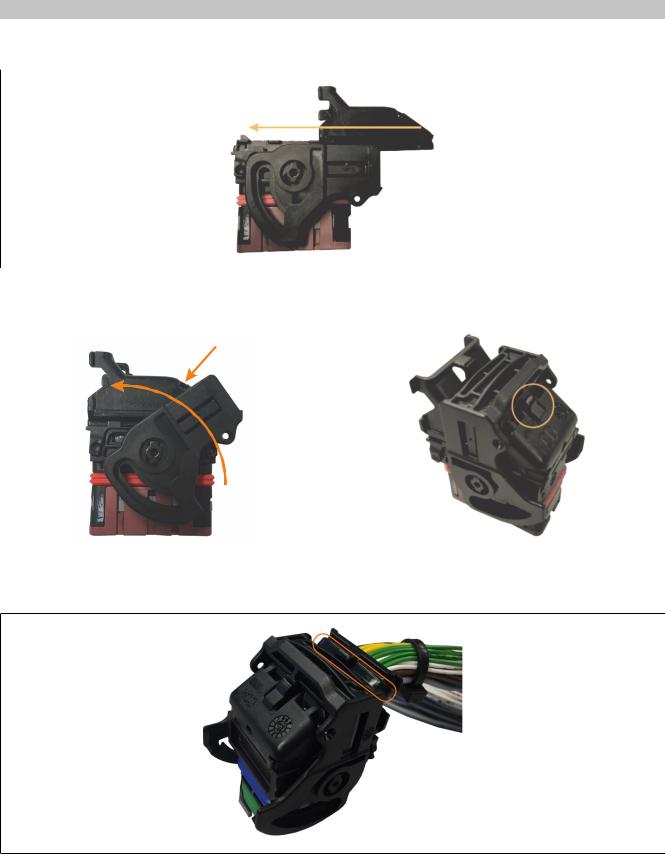

Закрепите крышку для проводов на разъеме X1 (расположена над серой защелкой) и потяните ее, пока она не встанет на место (до щелчка).

Рисунок 16: Установка крышки для проводов

Поверните черную защелку на 90° (до щелчка), пока она не зафиксируется на крышке для проводов.

Защелка

Рисунок 18: Фиксация защелки

Рисунок 17: Поворот защелки

Многожильный провод необходимо защитить от вибрации с помощью зажима на крышке для проводов.

Рисунок 19: Фиксация кабелей с помощью зажима

Кабели, подключенные к разъему X1, необходимо закрепить с помощью соответствующих зажимов.
