Характеристики системы

2.9 Возможности расширения системы

Выбор компонентов для мобильной системы X90 зависит от конкретных задач или сценариев применения. Возможности устройств можно легко расширить различными способами. Установка до четырех дополнительных плат позволит настроить необходимый функционал.

Адресация выполняется косвенным образом через слот. Однажды разработанное программное обеспечение подходит для всех модификаций машины; его не придется изменять и можно будет использовать даже при дальнейшем расширении оборудования.

Модули дискретных входов

•До 10 входов

•Управление положительным напряжением

•Управление отрицательным напряжением

•Настраиваемые пороговые уровни переключения

•Функция счетчика

•Сигнал энкодера

•Возможность диагностики

•Измерение температуры

•Логометрические измерения

•Возможность диагностики

2.10 Гибкая настройка дополнительного оборудования

Среда разработки Automation Studio от B&R предлагает оптимизированное решение для настройки каналов ввода/вывода.

Каждая конфигурация ввода/вывода настроена оптимальным образом. Однако разработанное прикладное программное обеспечение подходит для всех конфигураций. В прикладной программе будут обрабатываться только фактически доступные каналы ввода/вывода. Для расширения функционала достаточно просто подключить дополнительное аппаратное обеспечение, после чего конфигурация каналов ввода/вывода будет соответствующим образом изменена.

Не имеет значения, как создается конфигурация ввода/вывода:

•Вручную в Automation Studio от B&R.

•При помощи инструментов, например базы данных или программы для работы с таблицами.

•Непосредственно из системы ERP, точно таким же образом, как список деталей машины.

•Автоматически в прикладном ПО, в зависимости от используемых аппаратных средств.

Характеристики системы

2.11 Производительность и безопасность

Подключение к системам ввода/вывода приложений визуализации и передача данных, чувствительных ко времени, а также передача изображений с камер в режиме реального времени осуществляются через

POWERLINK.

•Открытый международный стандарт

•Система реального времени

•Высокая пропускная способность

•Наносекундная точность

•Более миллиона узлов на полевом уровне

•Надежная передача данных

•Возможность горячего подключения

•Экономичность

2.12 Защита IP69K

IP: защита от контакта с инородными телами и водой, а также от их проникновения. Первая цифра 6: полная защита от контакта, защита от попадания пыли.

Вторая цифра 9K: защита от проникновения водяных паров.

Важно!

Для обеспечения степени защиты IP69K необходимо соблюдать следующие требования:

•Накидные гайки гнездовых и штыревых разъемов должны быть надежно закреплены с соблюдением указанного крутящего момента затяжки. Информация о крутящем моменте затяжки доступна в техническом описании конкретного модуля или в разделе 3.7 "Круглый разъем M12" на странице 23.

•Неиспользуемые гнездовые и штыревые разъемы должны быть закрыты резьбовыми крышками, входящими в комплектацию поставки!

2.13Устойчивость к вибрации и ударам

Важно!

Устойчивость к вибрации и ударам обеспечивается при условии, что кабели проложены и подключены должным образом.

3.2 Данные для проектирования

3.2.1 Поддержка CAD

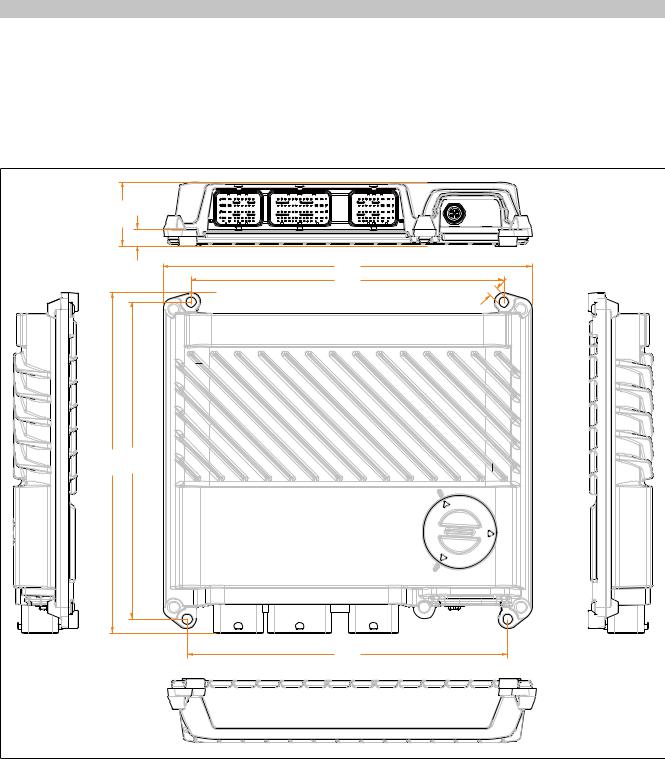

Размеры приведены в 2D с ECAD макросом для поддержки CAD. Для 3D представления приведены данные

STEP.

Данные STEP можно скачать с веб-сайта B&R www.br-automation.com из раздела Services.

Механическая и электрическая конфигурация

3.3 Клемма заземления

Корпус мобильной системы X90 гальванически изолирован от линии заземления. Мы рекомендуем заземлить корпус, посадив его с помощью винтовых соединений на корпус машины, подключенный к линии заземления (к отрицательному полюсу батареи).

Если мобильная система X90 установлена не на мобильном устройстве, то необходимо обеспечить заземление через подходящую шину заземления.

Мы рекомендуем расположить точку подключения к линии заземления как можно ближе к устройствам мобильной системы X90, чтобы для подключения использовались максимально короткие проводники.

3.4 Установка в горизонтальном и вертикальном положениях

Надежная конструкция мобильной системы X90 позволяет устанавливать ее не только в горизонтальном и вертикальном положениях, но и под любым другим желаемым углом.

Монтажная поверхность при этом должна быть как можно более плоской. Рекомендуется использовать монтажную поверхность, рассеивающую тепло.

Со стороны разъемов необходимо обеспечить свободное пространство в соответствии с используемыми разъемами.

Механическая и электрическая конфигурация

3.5 Инструкции по монтажу

Важно!

Неиспользуемые разъемы (колодка CMC и круглые разъемы M12) необходимо закрыть соответствующими крышками! Не рекомендуется монтировать мобильную систему X90 таким образом, чтобы разъемы были обращены вверх. В этом случае стоячая вода, лед или химические вещества создают постоянную нагрузку на уплотнители одножильных кабелей.

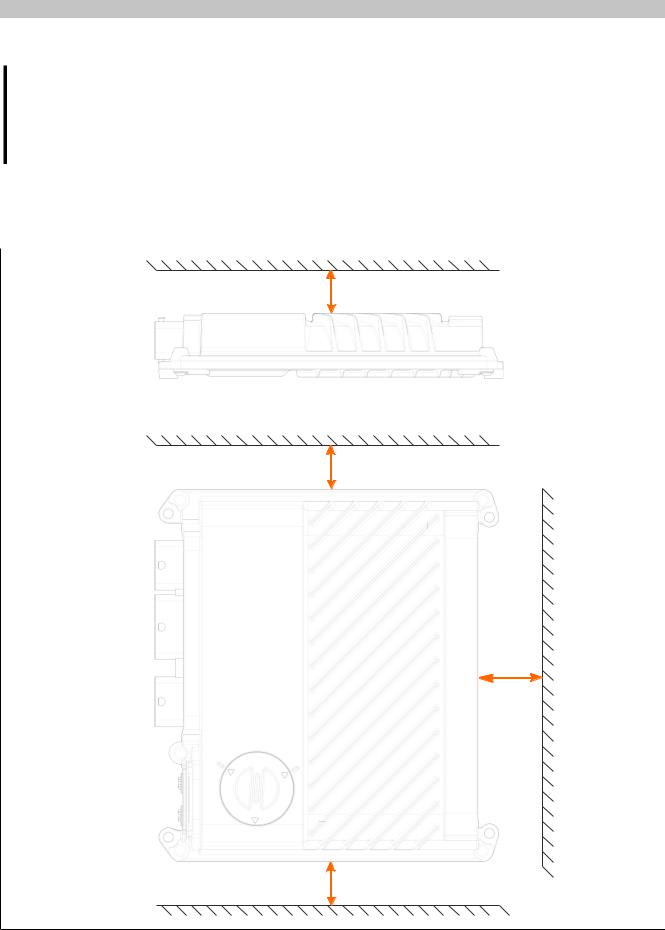

Для достаточной циркуляции воздуха при монтаже необходимо обеспечить 10 мм свободного пространства. Указанные в следующей главе («Монтаж с прямыми разъемами») значения имеют отношение к стороне устройства, на которой расположены разъемы.

Указанные значения действительны для всех устройств серии X90.

Расстояние не меньше 10 мм

Расстояние не меньше 10 мм

Расстояние не меньше 10 мм

Расстояние не меньше 10 мм

Рисунок 5: Инструкции по монтажу
