Механическая и электрическая конфигурация

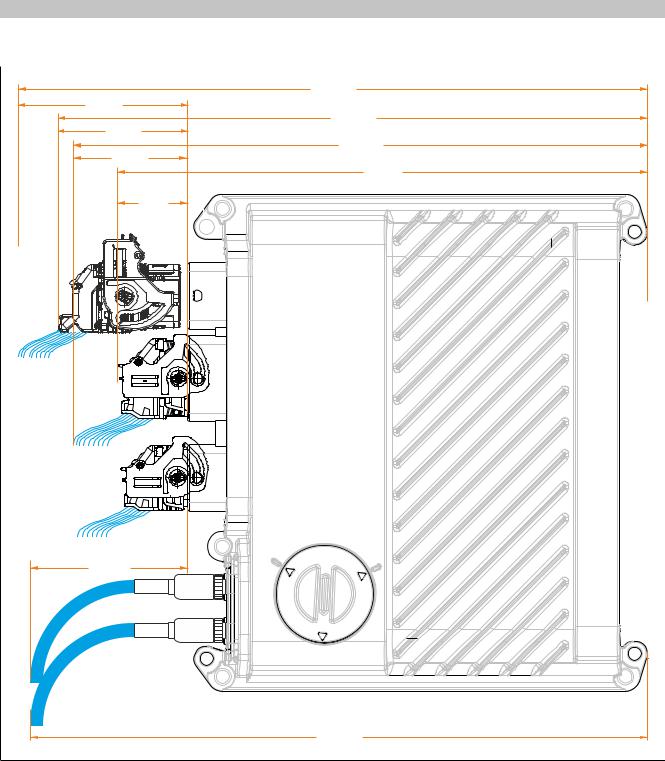

Установка в вертикальном положении

На рисунке представлено рекомендуемое положение. При горизонтальном монтаже можно выбрать любое желаемое положение. По мере возможности следует избегать появления стоячей воды в области подключения кабелей.

Механическая и электрическая конфигурация

3.7 Круглый разъем M12

Для соединений POWERLINK и Ethernet в мобильной системе X90 используются круглые разъемы. В дополнение к кабелям, собираемым пользователем, B&R также предлагает готовые кабели для полевых шин и ввода/вывода.

В мобильной системе X90 используются следующие разъемы.

Таблица 6: Разъемы для подключения к системе и момент затяжки

Важно!

Неиспользуемые круглые разъемы M12 необходимо закрыть подходящими защитными крышками, иначе невозможно будет обеспечить указанную степень защиты IP. Две защитные крышки включены в поставку. Момент затяжки для них равен 0,6 Н•м.

Информация:

При использовании сторонних разъемов настоятельно рекомендуется удостовериться, что их контакты позолочены (Au).

Разъемы B&R (информацию о кабелях и разъемах см. в разделе 6 "Принадлежности" на странице 350) спроектированы для использования с мобильной системой X90.

3.8 Внешняя защита от перегрузки по току

Таблица 7: Внешняя защита от перегрузки по току

1)Действительно только для дополнительных плат с силовыми выходами.

Механическая и электрическая конфигурация

3.9 Безопасное отключение потенциальной группы

Информация:

Компания B&R поддерживает актуальность руководства пользователя. Однако с точки зрения безопасности необходимо использовать текущую сертифицированную версию документа.

Текущая сертифицированная версия документа доступна для скачивания по ссылке Веб-сайт > Материалы > Certificates (Сертификаты) > Safety technology (Технология безопасности) > X20, X67 > Safe cutoff of potential groups (Безопасное отключение потенциальных групп).

3.9.1 Область использования

Пользователь несет ответственность за доведение до соответствующих лиц сведений о надлежащем использовании компонентов, необходимых для обеспечения функции безопасности, а также за контроль над соблюдением этих инструкций.

Компания B&R не обеспечивает гарантии и не несет ответственности за ущерб, происходящий из-за:

•ненадлежащего использования;

•несоблюдения стандартов и инструкций;

•несанкционированной модификации устройств, соединений и параметров;

•эксплуатации неразрешенных или неподходящих устройств/групп устройств;

•игнорирования предупреждений по технике безопасности, приведенных в данном руководстве;

•отказов, вызванных использованием внешнего реле безопасности.

3.9.2Квалифицированный персонал

К реализации функций безопасности допускается только персонал, прошедший надлежащее обучение технологиям безопасности и обладающий знанием необходимых нормативных и технических требований.

Продукция, связанная с обеспечением безопасности, может использоваться лишь следующим персоналом:

•Квалифицированным персоналом, который знаком с соответствующими концепциями безопасности в области автоматизации, а также с применимыми стандартами и инструкциями.

•Квалифицированным персоналом, который планирует, разрабатывает, монтирует и вводит в эксплуатацию оборудование для обеспечения безопасности в машинах и системах.

Когда в данном руководстве речь идет о принципах обеспечения безопасности, квалифицированным персоналом считаются те, кто, благодаря пройденному обучению и инструктажу, а также полученному опыту в сочетании со знанием соответствующих стандартов, правил, руководящих принципов по предотвращению несчастных случаев и условий эксплуатации, обладают квалификацией для выполнения основных задач, могут распознавать потенциально опасные ситуации и избегать их.

В этой связи также необходим уровень знания языка, достаточный для правильного понимания данного руководства.

Правила обращения с механической системой

4 Правила обращения с механической системой

4.1 Совершенство в механике

Одним из преимуществ, предоставляемых мобильной системой X90, всегда была прочная механическая конструкция.

Далее описывается механическая конструкция мобильной системы X90. Рассматриваются следующие темы:

•Конструкция мобильной системы X90.

•Конструкция устройств с дополнительными платами 1–4.

•Монтаж и демонтаж устройства и принадлежностей.

4.2Конструкция мобильной системы X90.

Модульная конструкция обеспечивает максимальную гибкость и оптимальную плотность расположения компонентов.

•Прочный корпус из литого алюминия

•Пассивное охлаждение

•Быстрый запуск

•Устойчивость к ударам и вибрации

•Модульная конструкция

•Оптимальная защита от электромагнитных помех

•Простой монтаж

•Допустимая температура поверхности корпуса: от –40 до +85 °C

•Степень защиты IP69K (неиспользуемые разъемы необходимо защитить подходящими защитными крышками)

Разнообразие возможностей

Решение MA170 предоставляет все преимущества системы удаленного ввода/вывода, а также позволяет управлять связью со всеми входами/выходами в централизованной программной среде. Благодаря этому появляется возможность сэкономить время и деньги при создании рациональной интеллектуальной системы.
