Модули мобильной системы X90

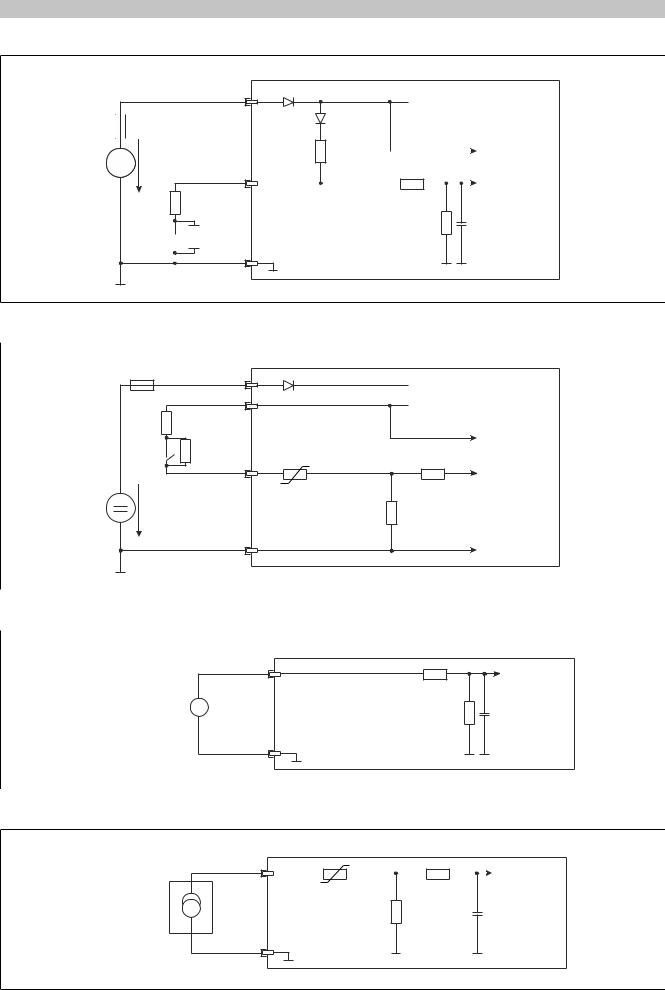

Дискретный вход напряжения с возможностью диагностики



Электронный блок управления

KL30

Линия питания Vb2



5 А с задержкой



срабатывания





6,9 кОм

12/24 В

АЦП

Дискретный вход



1 кОм



10 кОм Заземление

Дискретный вход тока с возможностью диагностики

Электронный блок управления

KL30

Линия питания датчика 5 В

1 кОм

10 кОм

Дискретный вход

12/24 В

Заземление

Линия питания Vb2 5 В

АЦП

Аналоговый вход напряжения



Электронный блок управления

Аналоговый вход

АЦП



Источник напряжения

6,9 / 24,9 кОм

от 0 до 10/32 В

Заземление для цепи



аналоговых сигналов



Аналоговый вход тока

Электронный блок управления

Аналоговый вход

АЦП

Позистор

Источник тока от 0/4 до 20 мА

Шунт

Заземление для цепи аналоговых сигналов

336

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

Аналоговый вход для измерения сопротивления



Опорное напр. Uref



2 кОм

Аналоговый вход

АЦП



от 0 до 2 кОм

Заземление для цепи



аналоговых сигналов

Аналоговый вход для измерения температуры





































Опорное напр. Uref



Аналоговый вход





2 кОм





























Измерение температуры

















АЦП



Позистор

















































































































































































































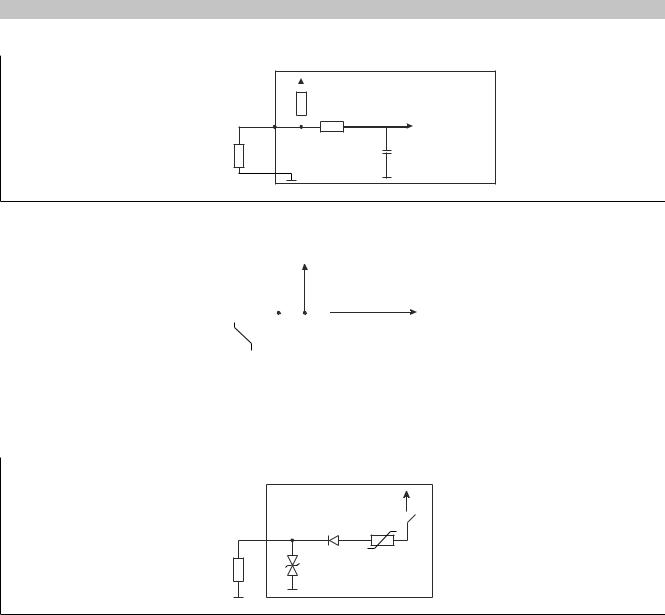

5.7.1.6.2 Схема выходной цепи Выход ШИМ, подключение в режиме источника

Электронный блок управления Линия питания Vb2

Позистор

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

337

Модули мобильной системы X90

5.7.1.7 Описание регистров

5.7.1.7.1 Системные требования

Для доступа ко всем функциям рекомендуется использовать программное обеспечение следующих версий или выше:

•Automation Studio 4.3

•Automation Runtime 4.3

5.7.1.7.2 Количество входов и выходов

Информация:

Все значения, указанные в описании регистров, соответствуют аппаратному обеспечению максимальной комплектации. При использовании оборудования других конфигураций в регистрах возникают пропуски.



X90AT910.04-00

X90AT910.08-00

Дискретные входы

1–4

1–8

Дискретные входы с возможностью диагностики

1–4

1–8

Аналоговые входы

1–4

1–8

Широтно-импульсная модуляция (ШИМ)

1–4

1–8

338

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

5.7.1.7.3 Обзор регистров

Регистр

Имя

Тип данных



Чтение



Запись

Связь — дискретные входы



Синхр.

Асинхр.

Синхр.

Асинхр.











2

Логическое состояние дискретных входов

USINT

●









DigitalInput01

Бит 0











...

...











DigitalInput08

Бит 7









Связь — аналоговые входы











6 + (N-1) * 4

AnalogInput0N (индекс N = от 1 до 8)

INT

●







Связь — выход за рамки диапазона измерений











37

Состояние аналоговых входов

USINT

●









OutOfRangeAnalogInput0

Бит 0











...

...











OutOfRangeAnalogInput08

Бит 7









Связь — выход значения за нижний предел











39

Состояние аналоговых входов

USINT

●









UnderflowAnalogInput01

Бит 0











...

...











UnderflowAnalogInput08

Бит 7









Связь — выход значения за верхний предел











41

Состояние аналоговых входов

USINT

●









OverflowAnalogInput01

Бит 0











...

...











OverflowAnalogInput08

Бит 7









Связь — обрыв цепи











43

Обрыв цепи

USINT

●









WireBreakDigitalInput01

Бит 0











...

...











WireBreakDigitalInput08

Бит 7









Связь — короткое замыкание











45

Короткое замыкание

USINT

●









ShortCircuitDigitalInput01

Бит 0











...

...











ShortCircuitDigitalInput08

Бит 7









Связь — информация о модуле











1538

SupplyVoltage01

UINT

●







1542

Temperature

INT

●







Связь — длина периода ШИМ











2 + (N-1) * 4

PWMPeriod0N (индекс N = от 1 до 8)

UINT





●



Связь — коэффициент заполнения ШИМ











33 + (N-1) * 2

PWMOutput0N (индекс N = от 1 до 8)

USINT





●



Настройка — время срабатывания фильтра дискретных входов











1025 + (N-1) * 2 cfgDigiralFilter0N (индекс N = от 1 до 8)

USINT



●



●

Настройка — настройка режима работы выводов











1041 + (N-1) * 2 cfgPinMode0N (индекс N = от 1 до 8)

USINT



●



●

Настройка — пороговый уровень переключения дискретных входов











1058 + (N-1) * 4 cfgThreshold0N (индекс N = от 1 до 8)

UINT



●



●

Настройка — гистерезис дискретных входов











1090 + (N-1) * 4 cfgHysteresis0N (индекс N = от 1 до 8)

UINT



●



●

Настройка — время срабатывания фильтра аналоговых входов











1121 + (N-1) * 2

cfgAnalogFilter0N (индекс N = от 1 до 8)

USINT



●



●

Настройка — нижнее предельное значение для аналоговых входов











1138 + (N-1) * 4

cfgAnalogLowerLimit0N (индекс N = от 1 до 8)

INT



●



●

Настройка — верхнее предельное значение для аналоговых входов











1170 + (N-1) * 4

cfgAnalogUpperLimit0N (индекс N = от 1 до 8)

INT



●



●

Настройка — настройка порогового значения











1201

cfgThresholdMode

USINT



●



●

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

339

Модули мобильной системы X90

5.7.1.7.4 Физическая конфигурация каналов ввода/вывода

Эти регистры определяют характеристики каналов. В зависимости от желаемой конфигурации и существующего программного и аппаратного обеспечения, возможна настройка следующих параметров:

•Физическая настройка в качестве входа или выхода

•Настройка в качестве дискретного канала, аналогового канала или канала с возможностью измерения температуры

•Настройка в качестве выхода ШИМ

5.7.1.7.4.1 Физическая конфигурация

Имя:

От cfgPinMode01 до cfgPinMode08

Эти регистры служат для настройки параметров каналов.

Тип данных

Значения

Описание

USINT

30

Дискретный вход, источник



31

Дискретный вход, потребитель



40

Дискретный вход напряжения с возможностью диагностики



41

Дискретный вход тока с возможностью диагностики



80

Аналоговый вход 0–10 В



81

Аналоговый вход 0–32 В



82

Аналоговый вход 0–20 мА



83

Аналоговый вход для измерения сопротивления



84

Аналоговый вход датчика температуры PT1000



90

Выходы ШИМ

340

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства
