5.7.1.7.7.2 Аналоговый вход — верхнее и нижнее предельные значения

Имя:

От cfgAnalogUpperLimit01 до cfgAnalogUpperLimit08 От cfgAnalogLowerLimit01 до cfgAnalogLowerLimit08

В этих регистрах можно задать нижний/верхний пределы для аналогового значения. Если аналоговое значение выходит за установленные пределы, то оно принимается равным соответствующему пределу. При этом устанавливаются соответствующие биты состояния ошибки.

5.7.1.7.7.3 Значения аналоговых входов

Имя:

От AnalogInput01 до AnalogInput08

Соответствие между значением этих регистров и аналоговым значением на входе устанавливается в зависимости от настроенного режима работы.

Пример:

В режиме 0–32 В постоянного тока значение «8» соответствует напряжению в 9,8 мВ.

5.7.1.7.7.4 Состояние аналоговых входов

Имя:

От UnderflowAnalogInput01 до UnderflowAnalogInput08 От OverflowAnalogInput01 до OverflowAnalogInput08

От OutOfRangeAnalogInput01 до OutOfRangeAnalogInput08

В данных регистрах хранится информация о состоянии аналоговых входов. Отслеживаются следующие состояния:

•Выход за верхнюю границу

•Выход за нижнюю границу

•Выход значения за пределы

Описание битов регистра:

Указание:

Если для входа установлен режим работы «аналоговый вход 0–20 мА», то аналоговый вход отключается после того, как значение, измеренное АЦП, превышает верхнее пороговое значение в течение 0,5 с (линейный фильтр). Через 5 секунд аналоговый вход (шунт) снова включается. Бит, указывающий на выход за верхний предел допустимых значений, остается установленным на время отключения входа. При этом в регистр записывается верхнее предельное значение аналогового сигнала.

Модули мобильной системы X90

Указание:

Если для входа установлен режим работы «Сопротивление» или «PT1000», то аналоговый вход отключается после того, как значение, измеренное АЦП, превышает верхнее пороговое значение в течение 0,5 с (линейный фильтр). При этом значение аналогового сигнала на входе постоянно измеряется и отслеживается. Если значение опустится ниже верхнего порогового значения АЦП на время не менее 0,5 с (линейный фильтр), то аналоговый вход будет снова включен. Бит, указывающий на выход за верхний предел допустимых значений, остается установленным на время отключения входа. При этом в регистр записывается верхнее предельное значение аналогового сигнала.

Модули мобильной системы X90

5.7.1.7.8 Широтно-импульсная модуляция (ШИМ)

Каналы можно настроить в качестве выходов ШИМ. Для управления сигналом ШИМ доступно по две переменных на каждый канал.

24 В пост. тока

t

Длина периода (1/частота)

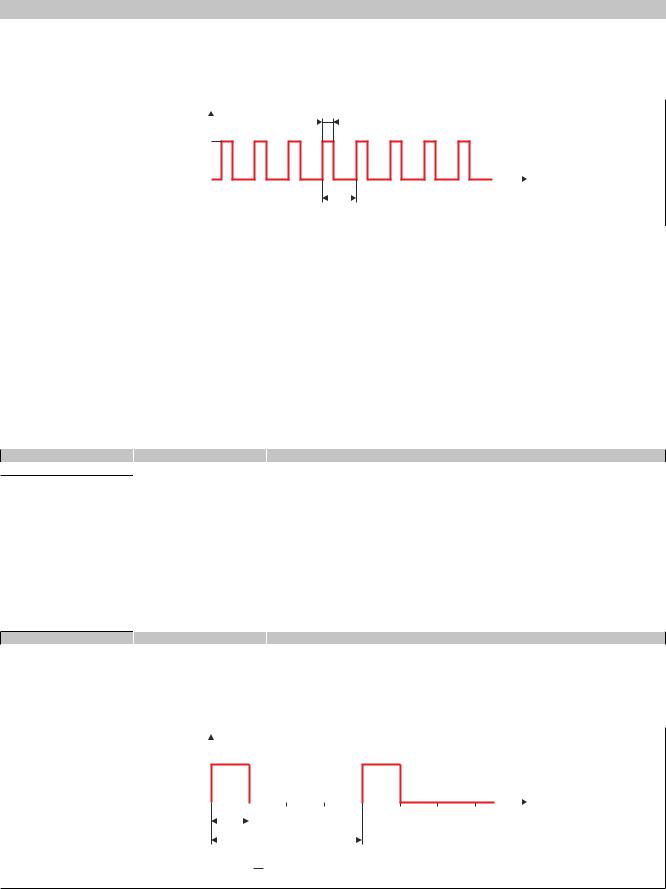

Рисунок 127: Сигнал ШИМ управляется регулировкой ширины импульса и длительности периода

Темы, рассматриваемые в данном разделе:

•Длина периода выходного сигнала ШИМ

•Коэффициент заполнения выходного сигнала ШИМ

5.7.1.7.8.1 Длина периода выходного сигнала ШИМ

Имя:

От PWMPeriod01 до PWMPeriod08

Эти регистры определяют длину периода, то есть значение времени, на основании которого рассчитывается длина импульсов для соответствующих выходных сигналов ШИМ. Это время представляет собой 100% е значение, относительно которого можно определять коэффициент заполнения с шагом 1%.

Минимальная длина периода — 1000 мкс (соответствует частоте 1 кГц). При установке меньших значений сигнал ШИМ не будет сформирован.

5.7.1.7.8.2 Коэффициент заполнения выходного сигнала ШИМ

Имя:

От PWMOutput01 до PWMOutput08

Значение этих регистров соответствует коэффициенту заполнения соответствующего выходного сигнала ШИМ в отношении к длине его периода с разрешением 1 %.

Пример

Длина периода T = 4000 [мкс] с коэффициентом заполнения 25 % соответствует времени включения t1, равному 1000 [мкс].

U

24 В пост. тока

T

Tt1 = 0,25 = 25%

Рисунок 128: Расчет времени включения на основе длины периода и коэффициента заполнения

Модули мобильной системы X90

5.7.1.7.9 Информация о модуле

5.7.1.7.9.1 Измерение рабочего напряжения

Имя: SupplyVoltage01

В этом регистре хранится значение напряжения модуля.

5.7.1.7.9.2 Измерение рабочих температур

Имя: Temperature

В этом регистре хранится значение температуры модуля.

Принадлежности

6 Принадлежности

6.1 Обзор

Принадлежности B&R

Таблица 39: Принадлежности B&R — обзор

Инструменты производства компании Molex

Подробная информация об описанных ниже принадлежностях доступна на сайте www.molex.com.

Общая информация об использовании инструментов доступна на сайте www.molex.com в разделе «Изделия — инструмент и оборудование» (с возможностью поиска по номеру модели).

Таблица 40: Инструменты Molex — обзор
