Принадлежности















6.4.1.2 X67CA0E41.xxxx и X67CA3E41.xxxx











Этот кабель доступен в двух вариантах:











• X67CA0Exx: стандартный вариант











• X67CA3Exx: вариант для использования в гибких кабель-каналах















Размеры















Длина xxxx





















M12

15













49,2









30



















58





















Цоколевка









Штыревой разъем RJ45

Контакт

Наименование

Диаграмма





Штекер M12





1–1

TXD



Экран



3

2





2–3

RXD

1

Желтый

1









3–2

TXD\











2

Оранжевый

2









6–4

RXD\

3

Белый

3

4

1

1

6





6

Синий

4



D-кодировка

























6.4.1.3 X67CA0E61.xxxx























Размеры

















Длина xxxx









15

M12











M1215







49,2





49,2















Цоколевка









Штыревой разъем

Контакт

Наименование

Диаграмма



Штыревой разъем

3

2

1–2

TXD



Экран



3

2





2–1

RXD

1

Желтый

1









3–4

TXD\











2

Белый

2





4

1

4–3

RXD\

3

Оранжевый

3

4

1

D-кодировка





4

Синий

4

D-кодировка























356

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Принадлежности

6.5 Разъемы для самостоятельной сборки кабелей

6.5.1 POWERLINK/Ethernet

Заказной номер

Краткое описание

Рисунок



POWERLINK/Ethernet



X67AC2E01

Штыревой разъем M12 X67, 4-контактный, D-кодировка,





экранированный, соединение посредством прокола изоля-





ции









Таблица 45: X67AC2E01 - Спецификация заказа

Информация:

Цвета жил в самостоятельно собранных кабелях, используемых для подключения контроллеров шины POWERLINK, могут отличаться от стандартных.

Необходимо сверяться со схемой цоколевки.

Технические характеристики кабелей POWERLINK и дополнительная информация приведены в соответствующей документации. Скачать документацию можно, выполнив поиск по номеру модели кабеля на сайте компании B&R по ссылке www.br-automation.com.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

357

Принадлежности

6.6 Принадлежности для колодки CMC

6.6.1 X90TB100.03-00

Версия технического описания: 1.10

Подробная информация об описанных ниже принадлежностях доступна на сайте www.molex.com.

6.6.1.1 Спецификация заказа

Заказной номер

Краткое описание

Рисунок



Разъем CMC



X90TB100.03-00

Набор разъемов CMC для мобильной системы X90





Таблица 46: X90TB100.03-00 - Спецификация заказа

6.6.1.2 Технические характеристики X90TB100.03-00







Заказной номер



X90TB100.03-00

Краткое описание





Принадлежности



Набор включает 1 разъем X1.A, 1 разъем X1.B, 1 разъем X1.C, 2 заглушки





для 32-контактного разъема, 1 заглушка для 48-контактного разъема, 30 гнез-





довых разъемов 1,5 мм, 120 гнездовых разъемов 0,6 мм, 60 заглушек для





разъемов диаметром 0,6 мм, 20 заглушек для разъемов диаметром 1,5 мм.

Общая информация





Сертификаты





CE



Да

Механические характеристики





Масса



200 г

Сведения об изготовителе





Производитель



Molex

Идентификатор производителя



Разъем X1.A: 64320-1319





Разъем X1.B: 64319-3218





Разъем X1.C: 64319-1211





Заглушка для 32-контактного разъема: 64319-1201





Заглушка для 48-контактного разъема: 64320-13601





Гнездовой разъем диаметром 1,5 мм: 0643221039





Гнездовой разъем диаметром 0,6 мм: 0643231039





Заглушка для разъемов диаметром 0,6 мм: 0643251010





Заглушка для разъемов диаметром 1,5 мм: 0643251023



Таблица 47: X90TB100.03-00 - Технические характеристики

358

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Принадлежности

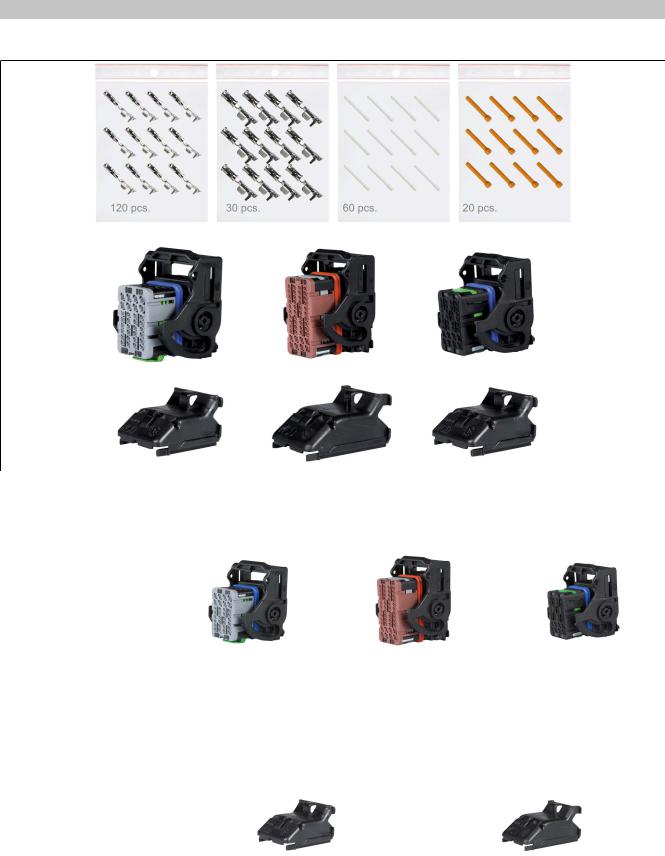

6.6.1.3 Содержимое набора

Рисунок 129: Содержимое набора

6.6.1.4 Разъем







Разъем X1.B

Разъем X1.A



Разъем X1.C

Рисунок















Производитель







Molex





Номер модели производителя





64319-3218

64320-1319



64319-1211

Соединения





24x 0,6 мм / 8x 1,5 мм

40x 0,6 мм / 8x 1,5 мм

24x 0,6 мм / 8x 1,5 мм

Цвет





Серый

Коричневый



Черный







Таблица 48: Разъем





6.6.1.5 Заглушка для разъема





























Заглушка для 32-контактного разъема



Заглушка для 48-контактного разъема

Рисунок













Производитель





Molex





Номер модели производителя



64319-1201







64320-1301

Таблица 49: Заглушка для разъема

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

359

Принадлежности

6.6.1.6 Гнездовые разъемы



Гнездовые разъемы на клеммной колодке CMC



Гнездовые разъемы на клеммной колодке CMC



из 3 блоков для контактов диаметром 0,6 мм





из 3 блоков для контактов диаметром 1,5 мм

Рисунок



















Производитель









Molex





Сечение

0,35 мм2



0,5 мм2

0,75 мм2





0,5–1 мм2



1–2 мм2

Номер модели производителя

0643221019



0643221039

0643221029





0643231029



0643231039





Таблица 50: Гнездовые разъемы







6.6.1.7 Заглушка для контактов





























Заглушка для контактов диаметром 0,6 мм





Заглушка для контактов диаметром 1,5 мм

Рисунок



















Производитель









Molex





Номер модели производителя



0643251010









0643251023

Таблица 51: Заглушка для контактов

6.6.1.8 Монтажные инструменты

6.6.1.8.1 Инструмент для извлечения







Инструмент для извлечения про-





Инструмент для извлечения про-







водов из гнезд диаметром 0,6 мм





водов из гнезд диаметром 1,5 мм

Рисунок















Производитель









Molex



Номер модели производителя





63813-2400





63813-2300







Таблица 52: Инструмент для извлечения



6.6.1.8.2 Ручной обжимной инструмент

































Ручной обжимной инструмент



Рисунок

















Производитель









Molex



Сечение



22 AWG или 0,35 мм2

20/18 AWG или 0,5–0,75 мм2

18 AWG или 0,5–0,75 мм2

16/14 AWG или 1–2 мм2

Номер модели производите-



63811-9100

63811-9200



63811-8900

63811-9000

ля

















Таблица 53: Ручной обжимной инструмент

360

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства
