Таблица 54: Аппликатор

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

361

Принадлежности

6.6.2 X90CA100.02-00

Версия технического описания: 1.20

Указание:

При монтаже разъемов необходимо обеспечить вокруг них достаточно свободного пространства для циркуляции воздуха.

6.6.2.1 Спецификация заказа

Заказной номер	Краткое описание	Рисунок
	Кабельные жгуты

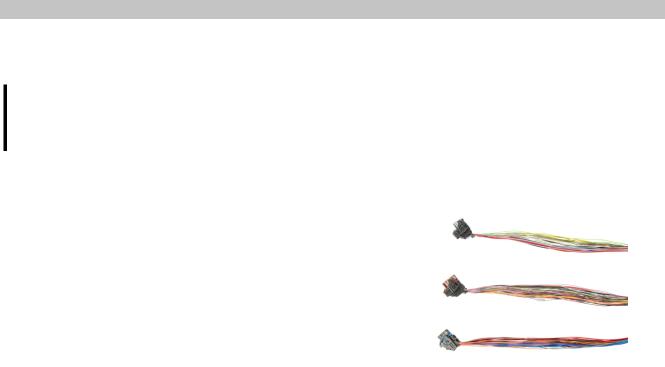

X90CA100.02-00	Кабельный жгут для мобильной системы X90 для подклю-
	чения к разъему CMC, длина 2 м

	Таблица 55: X90CA100.02-00 - Спецификация заказа
6.6.2.2 Технические характеристики X90CA100.02-00

Заказной номер		X90CA100.02-00
Краткое описание
Принадлежности		Набор включает 3 кабельных жгута, 1 разъем X1.A, 1 разъем X1.B, 1 разъем X1.C.
Общая информация
Краткое описание		Соединительный кабель для разъема X1
Тип		Соединительный кабель X90
Сечение кабеля
мм²		См. раздел «Цоколевка».
Сертификаты
CE		Да
Конструкция кабеля
Внешняя оболочка
Материал		ПВХ
Цвет		См. раздел «Цоколевка».
Маркировка		Как минимум через каждые 25 см
Механические характеристики
Размеры
Длина		2 м
Масса		2800 г

Таблица 56: X90CA100.02-00 - Технические характеристики

362	Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Принадлежности

Колодка CMC имеет три разъема: X1.A, X1.B и X1.C. Информация о цоколевке доступна в техническом описании контроллера.

Кабели, подключенные к разъему X1, необходимо закрепить с помощью соответствующих зажимов.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

363

Принадлежности

6.7.1 X90AC-BB.17-00

Версия технического описания: 1.30

Заказной номер	Краткое описание	Рисунок
	Коммутационный бокс

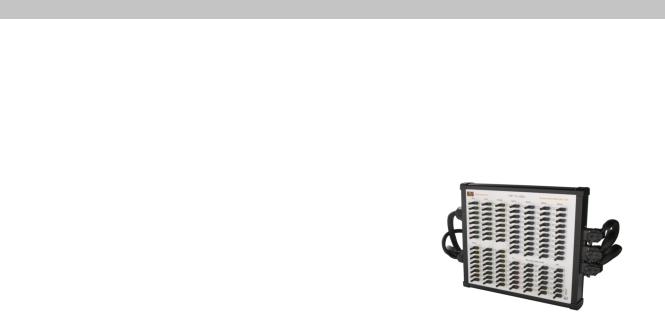

X90AC-BB.17-00	Коммутационный бокс 170 для мобильной системы X90 для
	разработки и тестирования

	Таблица 57: X90AC-BB.17-00 - Спецификация заказа
6.7.1.2 Технические характеристики

Заказной номер		X90AC-BB.17-00
Краткое описание
Принадлежности		Коммутационный бокс для систем X90CP17x — для разработки и тестирования
		Каждый вывод разъема X1 колодки CMC подключается к гнездовому разъему Banana
		диаметром 4 мм. Каждый канал можно отключить отдельно путем удаления перемычки.
Общая информация
Краткое описание		Кабель для соединения разъема CMC X1 с общим разъемом CMC.
		Подключение к гнездовым разъемам диаметром 4 мм, 112 заглу-
		шек для защиты от короткого замыкания включены в поставку.
Сечение кабеля
мм²		Выводы питания 1,5 мм², сигнальные выводы 0,5 мм²
Механические характеристики
Размеры
Ширина		340 мм
Длина		460 мм + кабель 1 м
Глубина		60 мм + заглушка для защиты от коротких замыканий 25 мм
Масса		Прибл. 6.5 кг

Таблица 58: X90AC-BB.17-00 - Технические характеристики

364	Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Принадлежности

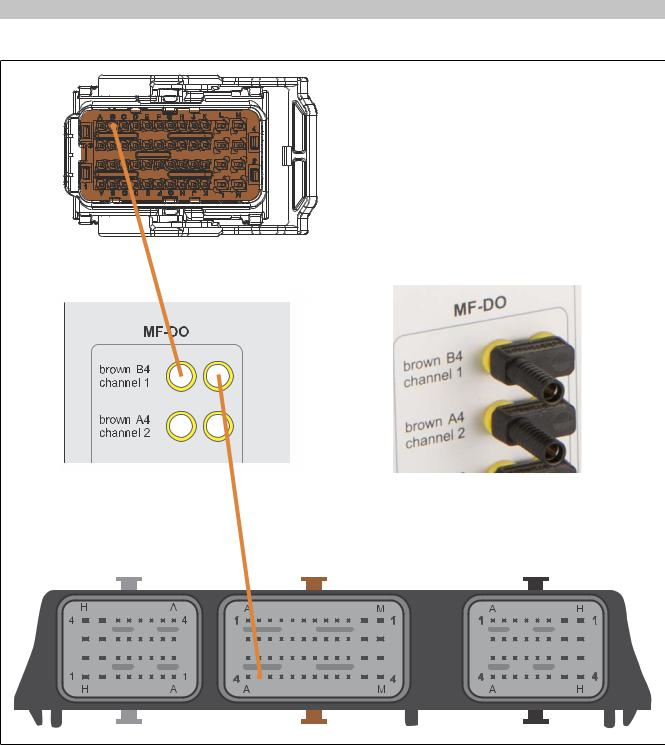

Каждый канал можно отключить по отдельности, удалив перемычку.

Для этого необходимо потянуть перемычку вверх.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

365
