Модули мобильной системы X90

5.7.1.7.5 Дискретные входы

Этот модуль оснащен 8 дискретными входами для однопроводных соединений. Входы модуля можно настроить для подключения в режиме источника/потребителя.

Темы, рассматриваемые в данном разделе:

•Время фильтрации

•Пороговое значение срабатывания / Гистерезис

•Входные значения дискретных входов

Входное сопротивление задается в физической конфигурации.

5.7.1.7.5.1 Дискретной входной фильтр

Имя:

От cfgDigitalFilter01 до cfgDigitalFilter08

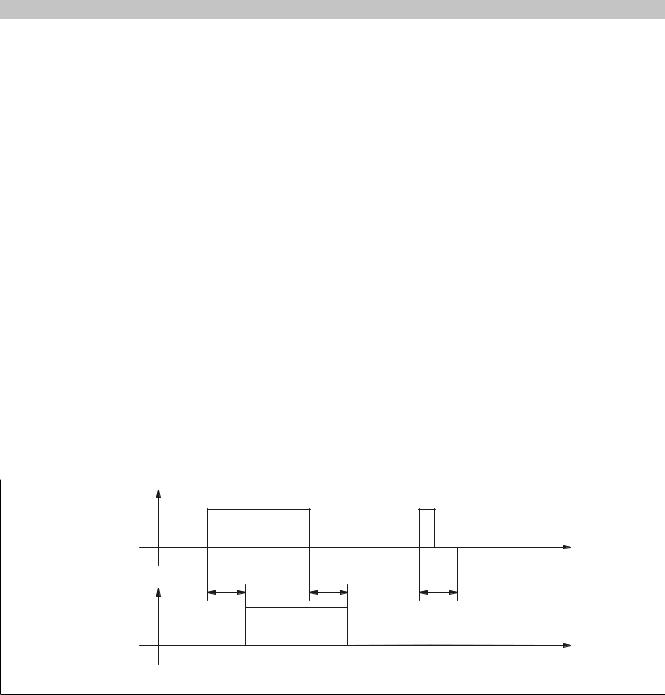

В этом регистре хранится значение времени срабатывания фильтра для всех дискретных входов. Значение фильтра можно настроить с шагом 100 мкс.

Время

tзадержки Задержка срабатывания

Модули мобильной системы X90

5.7.1.7.5.2 Логическое состояние дискретных входов

Имя:

От DigitalInput01 до DigitalInput08

В данном регистре отображается логическое состояние дискретных входов с 1 по 8.

1)xx соответствует номеру в имени регистра.

5.7.1.7.5.3 Настраиваемый пороговый уровень переключения

Имя: cfgTresholdMode

От cfgThreshold01 до cfgThreshold08 От cfgHysteresis01 до cfgHysteresis08

Если канал настроен для работы в режиме дискретного входа, то в этом регистре можно задать значение порогового уровня переключения в мВ или в %. При входном напряжении ниже порогового (с учетом настроенного гистерезиса) значение соответствующего бита будет равно 0. При входном напряжении выше порогового значение бита будет равно 1.

Регистр cfgTresholdMode:

Значение этого регистра определяет, какие единицы измерения (мВ или %) используются для значений cfgThreshold или cfgHysteresis.

Пример:

Желаемый уровень: 16 В; требуемое значение регистра: 16000

Регистры от cfgHysteresis01 до cfgHysteresis08:

Если канал настроен для работы в режиме дискретного входа, то в данном регистре хранится значение гистерезиса [мВ или %], который позволяет избежать частых изменений состояния в случаях, когда значение находится рядом с пороговым значением диапазона измерений. При уровне входного напряжения ниже, чем «Пороговое значение — Гистерезис», значение соответствующего бита будет равно 0. При уровне входного напряжения выше, чем «Пороговое значение + Гистерезис», значение бита будет равно 1.

Пример:

Желаемый уровень гистерезиса: ±5 В; требуемое значение регистра: 5000

Модули мобильной системы X90

5.7.1.7.6 Дискретные входы с возможностью диагностики

Режимы «Дискретный вход напряжения с возможностью диагностики» и «Дискретный вход тока с возможностью диагностики» позволяют обнаруживать короткие замыкания и разрывы цепи. Для этого к датчику необходимо соответствующим образом подключить резисторы.

В дополнение к возможности использования в качестве дискретного входа это позволяет отслеживать следующие состояния:

•Обрыв цепи

•Короткое замыкание

Неотфильтрованное аналоговое значение дополнительно записывается в регистр AnalogInput (0–32 В соответствует значениям 0–32767). Биты состояния и настройки аналогового измерения игнорируются.

5.7.1.7.6.1 Обрыв цепи

Имя:

От WireBreakDigitalInput01 до WirebreakDigitalInput08

Значения в этом регистре указывают на обрыв цепи подключенного датчика или на то, что датчик не подключен.

5.7.1.7.6.2 Короткое замыкание

Имя:

От ShortCircuitDigitalInput01 до ShortCircuitDigitalInput08

Значения в этом регистре указывают на наличие короткого замыкания на линии датчика.

Модули мобильной системы X90

5.7.1.7.7 Аналоговые входы

Модуль оснащен 8 аналоговыми входами для однопроводных соединений.

5.7.1.7.7.1 Аналоговый входной фильтр

Имя:

От cfgAnalogFilter01 до cfgAnalogFilter08

Фильтр помогает избежать больших скачков входных значений. При его использовании входное значение уравнивается с фактическим аналоговым значением в течение нескольких системных тактов. Если используются ограничения нарастания значения, сглаживание выполняется после их применения.

Описание битов регистра:

Формула для расчета входного значения:

Входное значение

Расчетное значение: Степень сглаживания 2 Расчетное значение: Степень сглаживания 4

16000

8000

0

Скачок входного сигнала

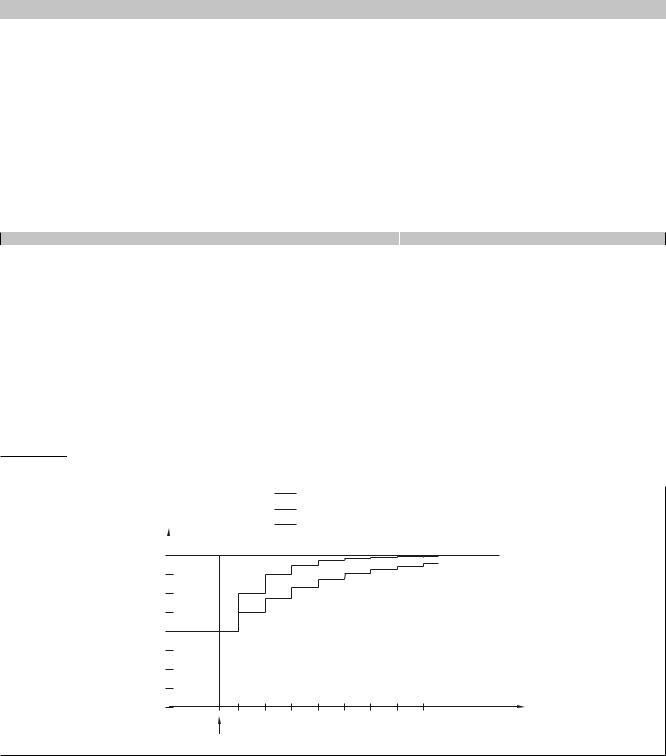

Рисунок 123: Расчетное значение при скачке входного сигнала

Модули мобильной системы X90

Входное значение

Расчетное значение: Степень сглаживания 2 Расчетное значение: Степень сглаживания 4

8000

0

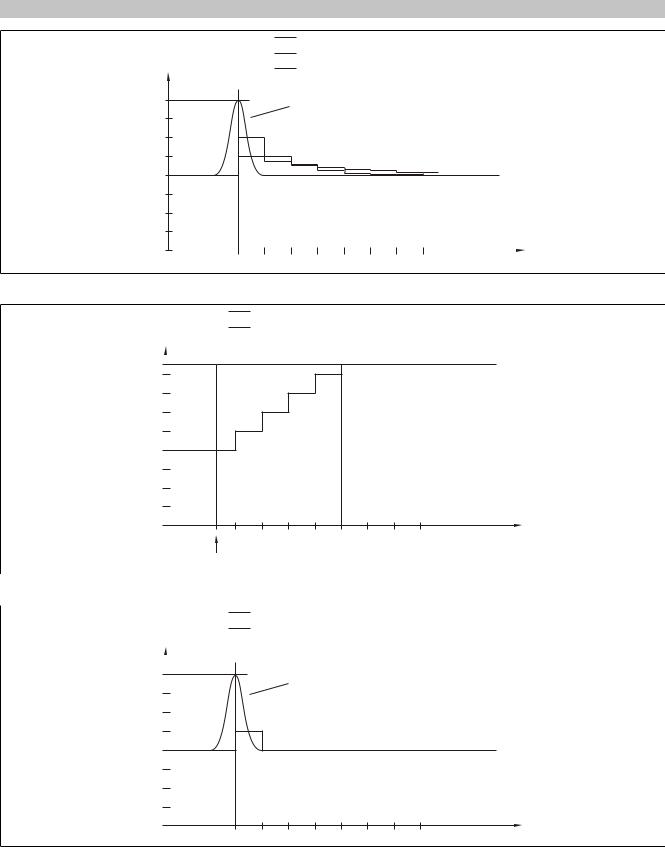

Рисунок 124: Расчетное значение при возмущении

Входное значение

Скорректированное входное значение до применения фильтра

17000

8000

0

Скачок входного сигнала

Рисунок 125: Отслеживаемое значение при скачке входного сигнала

Входное значение

Скорректированное входное значение до применения фильтра

8000

0

Рисунок 126: Скорректированное входное значение при возмущении
