Материал: АСКВ2 БУ max90-ru_v1.20

Заказной номер

Краткое описание

Рисунок

Измерение температуры

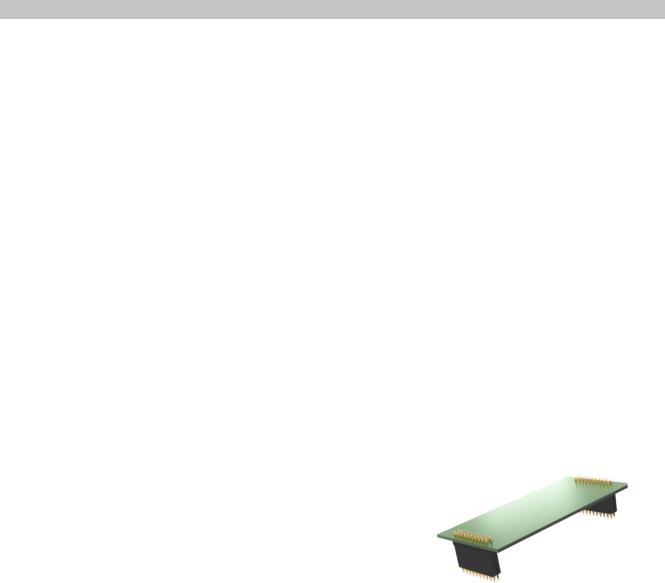

X90AT910.04-00

Дополнительная плата AT для мобильной системы X90, 4

входа для измерения сопротивления, датчик температуры

PT1000, дополнительная возможность использования в ка-

честве дискретных входов, 9–32 В постоянного тока, под-

ключение в режиме источника/потребителя, дополнитель-

ная возможность использования в качестве аналоговых вхо-

дов, 0–10 В/0–32 В, 0–20 мА, дополнительная возможность

использования в качестве выходов ШИМ, 9–32 В постоян-

ного тока, 10 мА, частота 1 кГц, настройка с помощью про-

граммного обеспечения

X90AT910.08-00

Дополнительная плата AT для мобильной системы X90, 8

входов для измерения сопротивления, датчик температуры

PT1000, дополнительная возможность использования в ка-

честве дискретных входов, 9–32 В постоянного тока, под-

ключение в режиме источника/потребителя, дополнитель-

ная возможность использования в качестве аналоговых вхо-

дов, 0–10 В/0–32 В, 0–20 мА, дополнительная возможность

использования в качестве выходов ШИМ, 9–32 В постоян-

ного тока, 10 мА, частота 1 кГц, настройка с помощью про-

граммного обеспечения

X90AT910.0x-00

Вход

Многофункцио-

Количество

ШИМ

Дискретный

Аналоговый

Сигнал

Темпе-

Аналоговый

Функция

Дискретный

нальные каналы

ШИМ

ратура

счетчика

ввода/вывода

MF-AT

4/8

X

X

X

X

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

331

Заказной номер

X90AT910.08-00

Краткое описание

Модуль ввода/вывода

4 входа для резистивного измерения темпе-

8 входа для резистивного измерения темпе-

ратуры датчиком PT1000, аналоговые входы,

ратуры датчиком PT1000, аналоговые входы,

выходы ШИМ, однопроводные соединения

Общая информация

Идентификационный код B&R

0xEC22

Индикаторы состояния

Диагностика

Цифровые входы

Подключение внешних резисторов

Гальваническая развязка

Дискретный канал — дискретный канал

Дискретный канал — аналоговый канал

Сертификаты

CE

UN ECE-R10

Многофункциональные входы

Многофункциональные входы для измерения

сопротивления (MF-AT)

Количество

8

Функции

Вход резистивного датчика PT1000, дискретный вход, подключение в режиме ис-

точника/потребителя, аналоговый вход, напряжение 0–10 В/0–32 В, сила то-

ка 0–20 мА, выход ШИМ нижнего плеча, настройка каждого отдельного канала

Цифровые входы

Количество

От 0 до 4, в зависимости от конфигурации

От 0 до 8, в зависимости от конфигурации

многофункциональных входов/выходов

Входное напряжение

9–32 В постоянного тока

Входной ток при 24 В пост. тока

Станд. 2,4 мА

Входной фильтр

Аппаратный

500 мкс, если пороговый уровень переключения = 50 % от заданного напряжения питания

Программный

По умолчанию 1 мс, конфигурируется от 0 до 25 мс с шагом 0,2 мс

Входная цепь

Подключение в режиме источника/потребителя, настраивается

Входное сопротивление

10 кОм

Задержка срабатывания

< 0,5 мс (при интервале дискретизации 160 мкс)

Пороговый уровень переключения

Фиксированный или логометрический, настраивается

Аналоговые входы

Количество

От 0 до 4, в зависимости от конфигурации

От 0 до 8, в зависимости от конфигурации

многофункциональных входов/выходов

Вход

0–10 В / 0–32 В или 0–20 мА

Разрешение АЦП

12 бит

Время преобразования

160 мкс

Формат выходных данных

Тип данных

Напряжение

0–10 В: INT 0x0000–0x7FFF / 1 LSB = 0x0008 = 3,1 мВ

0–32 В: INT 0x0000–0x7FFF / 1 LSB = 0x0008 = 9,8 мВ

Ток

INT 0x0000–0x7FFF / 1 LSB = 0x0008 = 6,1 мкА

Входное сопротивление в сигнальном диапазо-

не

Напряжение

100 кОм

Ток

Нагрузка

Напряжение

Ток

< 300 Ом

Обнаружение обрыва цепи

настраивается в приложении

Защита от обратной полярности

Входной сигнал

Номинал

0–10 В / 0–32 В или 0–20 мА

Допустимый входной сигнал

Напряжение

Ток

±50 мА

Значение дискретного выхода при перегрузке

Выход за нижний предел

Напряжение

0x0000

Ток

0x0000

Выход за верхний предел

Напряжение

0x7FFF

Ток

0x7FFF

Макс. ошибка при 25 °C

< 1% 1)

Макс. дрейф коэффициента усиления

Напряжение

< 0,03 %/°C 2)

Ток

< 0,06%/°C 2)

332

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

Заказной номер

X90AT910.08-00

Макс. колебание смещения

Напряжение

< 0,007%/°C 1)

Ток

< 0,02%/°C 1)

Перекрестные помехи между каналами

–70 дБ

Нелинейность

Напряжение

Ток

0,2 % 1)

Входной фильтр

Частота среза

Напряжение: 400 Гц

Ток: 230 Гц

Крутизна

Напряжение: 20 дБ

Ток: 40 дБ

Программный

Степень сглаживания настраивается в программном обеспечении, от 30 Гц до 3 кГц

Входы резистивного измерения температуры

Количество

От 0 до 8, в зависимости от конфигурации

многофункциональных входов/выходов

Разрешение АЦП

12 бит

Время фильтра

настраивается

Время преобразования

200 мкс для всех каналов

Формат выходных данных

INT

Формат выходных данных

Температура

от –800 до 2700 с шагом 0,1 °C

Сопротивление

от 0 до 2000 с шагом 1 Ом

Датчик

PT1000

Диапазон измерения температуры

от -80 до 270 °C

Диапазон измерения сопротивления

от 0 до 2000 Ом

Разрешение температурного датчика

1 LSB < 0,5 °C

Разрешение при измерении сопротивления

1 LSB < 2 Ом

Способ линеаризации

Внутренний

Измерительный ток

Макс. 1,7 мА (измерение температуры)

Макс. 2,3 мА (измерение сопротивления)

Опорное значение

1980 Ом ± 0,1%

Допустимый входной сигнал

Макс. 32 В

Макс. ошибка при 25 °C

< 1% 1)3)

Макс. дрейф коэффициента усиления

0,015%/°C 2)

Макс. колебание смещения

0,009%/°C 1)

Нелинейность

< 0,25%

Перекрестные помехи между каналами

–70 дБ

Входной фильтр

Частота среза

Крутизна

Программные характеристики

Степень сглаживания настраивается в программном обеспечении

Выходы ШИМ

Количество

От 0 до 8, в зависимости от конфигурации

многофункциональных входов/выходов

Номинальное напряжение

12/24 В постоянного тока

Коммутационное напряжение

9–32 В

Падение напряжения

Макс. 3,5 В

Номинальный ток

10 мА

Задержка переключения

0 → 1

1 → 0

< 1 мкс

Частота переключения

Активная нагрузка

Макс. 1 кГц

Выходная цепь

Подключение в режиме источника

Защита выхода

Тепловая защита по току, 50 мА при коротком замыкании

Конструкция

Полевой транзистор верхнего плеча

Ток утечки в выключенном состоянии

< 5 мкA

Остаточное напряжение

< 2,5 В при расчетном токе 10 мА

Пиковое значение тока короткого замыкания

250 мА

Условия эксплуатации

Монтажное положение

Любое

Да

Степень защиты по EN 60529

До IP69K 4)

Условия окружающей среды

Температура

Эксплуатация

Горизонтальное монтажное положение

Температура поверхности корпуса от –40 до +85 °C 4)

Вертикальное монтажное положение

Температура поверхности корпуса от –40 до +85 °C 4)

Хранение

От –40 до +85 °C

Транспортировка

От –40 до +85 °C

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

333

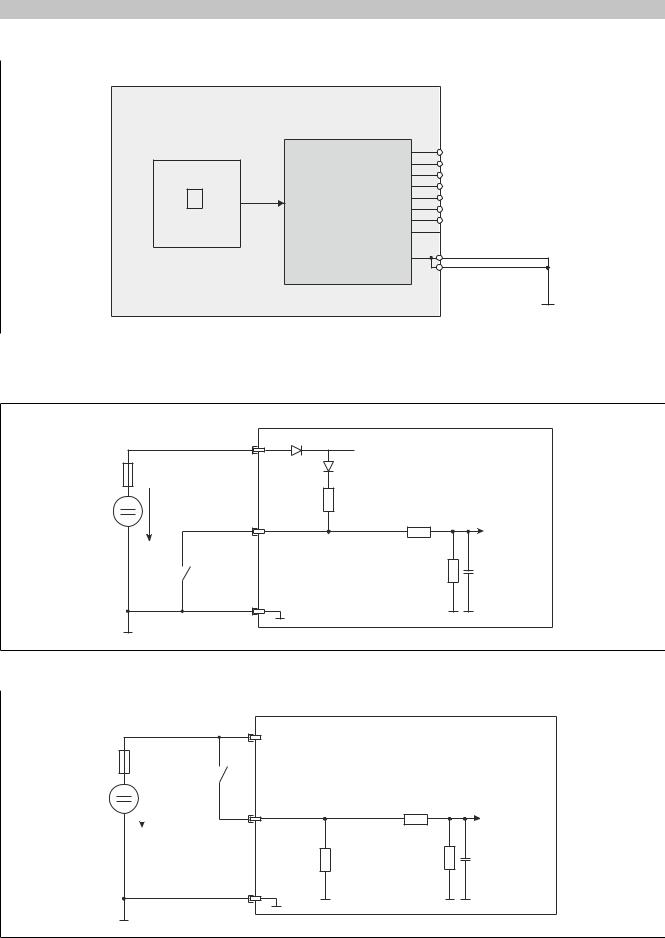

Цоколевка

MF-AT

MF-AT

MF-AT

MF-AT

MF-AT

MF-AT

MF-AT

MF-AT

Заземление для цепи аналоговых сигналов

Заземление для цепи аналоговых сигналов

1)
