Материал: АСКВ2 БУ max90-ru_v1.20

Модули мобильной системы X90

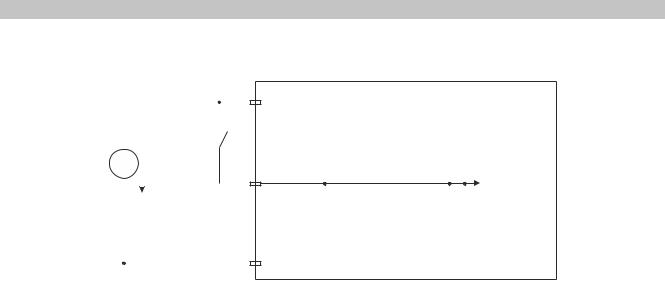

Дискретный вход, положительное напряжение

Модули мобильной системы X90

5.5.1.7 Описание регистров

5.5.1.7.1 Системные требования

Для доступа ко всем функциям рекомендуется использовать программное обеспечение следующих версий или выше:

•Automation Studio 4.3

•Automation Runtime 4.3

5.5.1.7.2 Обзор регистров

Модули мобильной системы X90

5.5.1.7.3 Физическая конфигурация каналов ввода/вывода

Эти регистры определяют характеристики каналов. В зависимости от желаемой конфигурации и существующего программного и аппаратного обеспечения, возможна настройка следующих параметров:

•Физическая настройка подключения в режиме источника/потребителя

•Настройка входного сопротивления

5.5.1.7.3.1 Физическая конфигурация

Имя:

От cfgPinMode01 до cfgPinMode10

Эти регистры служат для настройки параметров каналов.

5.5.1.7.3.2 Дискретной входной фильтр

Имя:

От cfgDigitalFilter01 до cfgDigitalFilter10

Указание:

Дискретный входной фильтр не используется в сочетании с функцией счетчика.

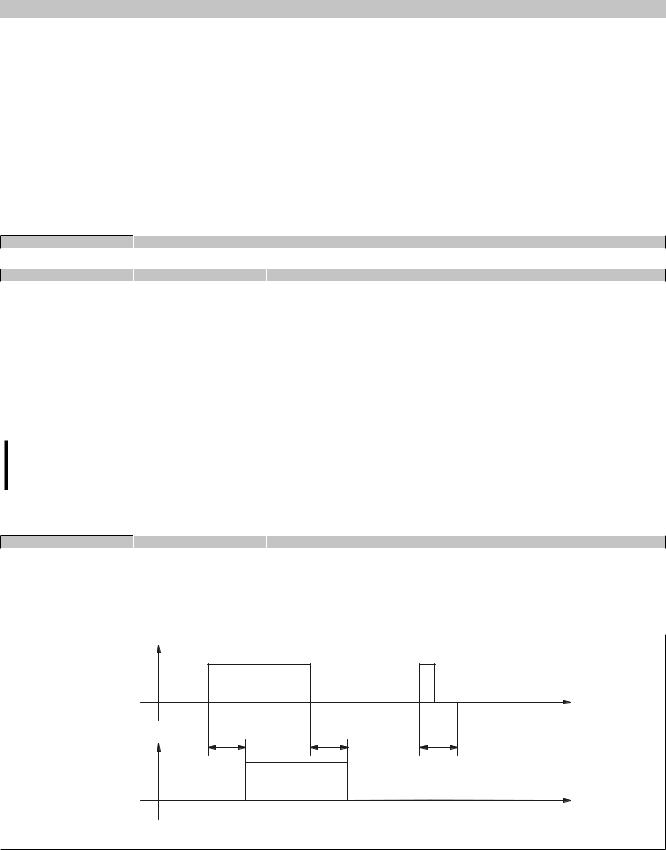

В этом регистре хранится значение времени срабатывания фильтра для всех дискретных входов (шаг настройки 100 мкс). Фильтр имеет линейную характеристику.

Время

tзадержки Задержка срабатывания

Модули мобильной системы X90

5.5.1.7.3.3 Настройка счетчика

Имя:

От cfgCounterMode01 до cfgCounterMode10

Эти регистры служат для настройки параметров счетчика. Пример:

Установленный предварительный де12,5 МГц литель:

Отображаемое значение счетчика: 2500

5.5.1.7.3.4 Время ожидания счетчика

Имя:

От cfgCounterTimeout01 до cfgCounterTimeout10

Эти регистры служат для настройки времени ожидания при измерении периода. Если фронт не обнаружен в течение указанного времени, соответствующему счетчику присваивается значение 0.

Модули мобильной системы X90

5.5.1.7.4 Дискретные входы

Этот модуль оснащен 10 дискретными входами для однопроводных соединений. Входы модуля можно настроить для подключения в режиме источника/потребителя.

Темы, рассматриваемые в данном разделе:

•Время фильтрации

•Входные значения дискретных входов

Входное сопротивление задается в физической конфигурации.

5.5.1.7.4.1 Логическое состояние дискретных входов

Имя:

От DigitalInput01 до DigitalInput10

В данном регистре отображается логическое состояние дискретных входов с 1 по 10.

1)xx соответствует номеру в имени регистра.

5.5.1.7.5 Счетчики

5.5.1.7.5.1 Счетчики периодов и событий

Имя:

От EventCounter01 до EventCounter10 От PeriodCounter01 до PeriodCounter10

В зависимости от настройки, в этих регистрах хранятся текущие значения счетчиков фронтов или измеренной длины периода.

При переполнении счетчика фронтов ему присваивается значение 0.

Указание:

При расчете длины периода на основе измеренного значения необходимо использовать значение предварительного делителя (см. "Настройка счетчика" на странице 314).

5.5.1.7.5.2 Сброс счетчика

Имя:

От ResetCounter01 до ResetCounter10

Эти регистры служат для сброса значений счетчиков.
