Модули мобильной системы X90

Редуктор с промежуточным валом

Редуктор

Электропривод

Промежуточный вал

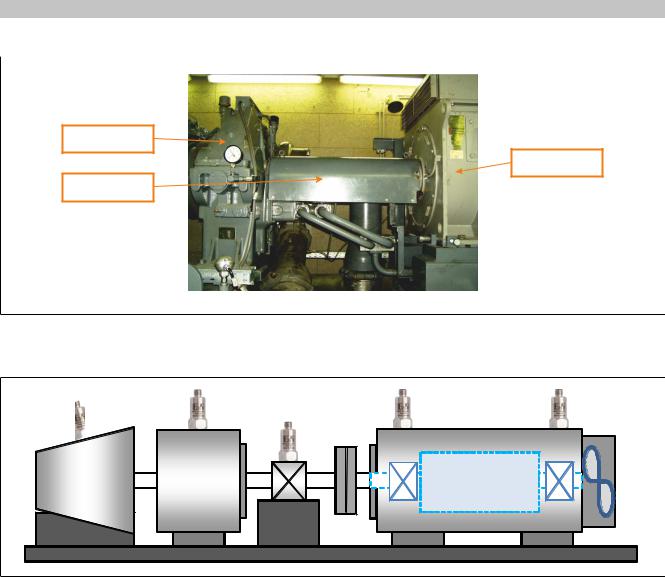

Рисунок 117: Схема редуктора с промежуточным валом

Решение для мониторинга состояния

Рисунок 118: Схема системы — редуктор с промежуточным валом

Использование датчиков:

Количество датчиков	Обычно 5 датчиков. Для небольших блоков приводов с жесткими соединениями может быть достаточно 2 датчи-
	ков.
Монтаж датчиков	Предпочтительно вертикальное положение. При необходимости допускается установка в горизонтальном поло-
	жении.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

301

Модули мобильной системы X90

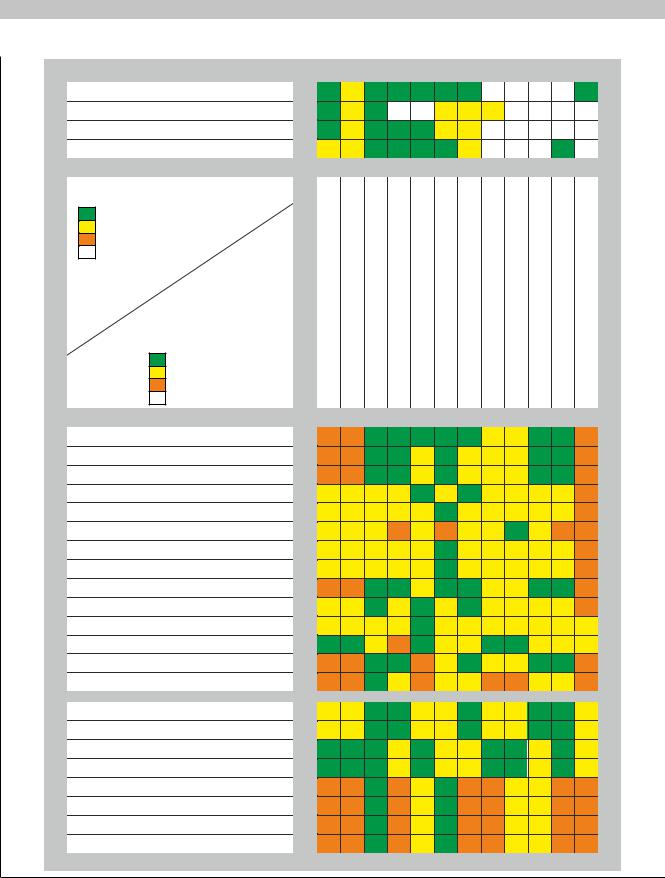

Редуктор с промежуточным валом — распространенные проблемы:

Возможности применения

Электропривод

Муфта

Насос

Редуктор

Потенциальные неисправности

Частота, с которой указанные причины приводят

Дефекты плоских, клиновых и зубчатых ремней

к данным потенциальным неисправностям:

Часто

Ранняя стадия повреждения подшипника

Поздняя стадия повреждения подшипника

Зависит от места использования

Почти никогда или редко

Натяжение и выравнивание ремней

Не оценена

Ослабленное крепление деталей

Пригодность соответствующих

Недостаток смазки

Соударение деталей

Неисправность муфты

Повреждения редуктора

Электротехнические ошибки

характеристических значений

для отслеживания потенциальных

неисправностей:

Дисбаланс

Несоосность

Очень хорошая

Хорошая

Не очень хорошая

Не оценена

Характеристические значения

PeakHighFrequency

CrestFactorHighFrequency

Vdi3832KtHighFrequency

PeakRaw

CrestFactorRaw

SkewnessRaw

KurtosisRaw

Vdi3832KtRaw

RmsHighFrequency

RmsAccRaw

RmsVelRaw

Iso10816

RmsAccEnvelope

RmsVelEnvelope

FrequencyBandRmsVelEnvelope

FrequencyBandRmsAccEnvelope

FrequencyBandRmsAccRaw

FrequencyBandRmsVelRaw

FrequencyBandNoiseAccEnvelope

FrequencyBandNoiseVelEnvelope

FrequencyBandNoiseAccRaw

FrequencyBandNoiseVelRaw

Информация об отдельных характеристических значениях доступна в разделах "Характеристические зна-

чения" на странице 174 и "Настройка" на странице 200.

302	Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

5.4.1.6.4 Дополнительная литература

Поскольку анализ вибрации - это очень обширная тема, в данном руководстве приведена лишь общая информация по данному вопросу.

Если вы хотите изучить эту тему более подробно, мы рекомендуем обратиться к следующей книге, которая хорошо подходит для начинающих.

«Zustandsüberwachung von Maschinen» (Мониторинг состояния оборудования)

Издатель:	Expert-Verlag GmbH
Автор:	Д-р Йозеф Колерус (Josef Kolerus) и профессор Иоганн Вассерманн (Johann
	Wassermann)
Издание:	5-е, новая редакция издания 2011 года
Язык:	Немецкий
Страниц:	408
ISBN-13:	978-3-8169-3080-8

5.4.1.7 Принадлежности

5.4.1.7.1 Датчики

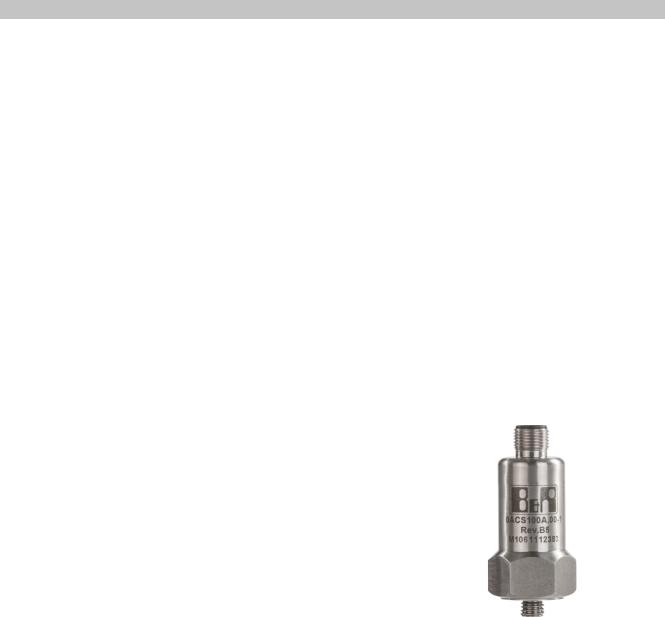

5.4.1.7.1.1 0ACS100A.00-1

Спецификация заказа

Заказной номер	Краткое описание		Рисунок
	Датчики
0ACS100A.00-1	Акселерометр, номинальная чувствительность 100	мВ/g,
	выход сверху

Таблица 28: 0ACS100A.00-1 - Спецификация заказа

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

303

Модули мобильной системы X90

Технические характеристики

Заказной номер	0ACS100A.00-1
Характеристики датчика
Собственная резонансная частота (в смонтиро-	22 кГц (номинальная)
ванном состоянии)
Чувствительность	100 мВ/g ± 10 % при номинальной частоте 80 Гц и 22 °C
Равномерность частотной характеристики	от 2 Гц до 10 кГц ± 5 %
	от 0,8 Гц до 15 кГц ±3 дБ
Изоляция	Изолированное основание
Диапазон измерений	±50 g
Чувствительность в поперечном направлении	< 5 %
Электрические характеристики
Электрические помехи	Макс. 0,1 мg
Разрешение широкополосного канала связи	0,2 мg (200 мкg) в диапазоне от 1 Гц до 15 кГц
Спектральный шум	при 10 Гц до 10 мкg/Гц
	при 100 Гц до 4 мкg/Гц
	при 1 кГц до 3 мкg/Гц
Диапазон значений тока	от 0,5 до 8 мА
Напряжение смещения	от 10 до 12 В пост. тока
Время стабилизации	2 с
Выходной импеданс	Макс. 200 Ом
Изоляция корпуса	> 108 Ом при 500 В
Условия эксплуатации
Степень защиты по EN 60529	IP67
Условия окружающей среды
Температура
Эксплуатация	от -55 до 140 °C
Макс. ударостойкость	5000 g
Электромагнитные помехи	EN 61000-6-4:2001
Помехоустойчивость	EN 61000-6-2:1999
Механические свойства
Корпус
Материал	Нержавеющая сталь
Установка	Предварительно установленная в датчик шпилька M8 x 1,25 x 6 мм
Масса	110 г
Измерительный элемент	Пьезоэлектрический кристалл ЦТС (цирконат-титанат свинца)
Выполнение измерения	Сжатое
Момент затяжки	8 Н•м
Разъемы	M12

Таблица 29: 0ACS100A.00-1 - Технические характеристики

Для получения информации о сертификатах датчика посетите сайт производителя.

Сертификаты

PDF http://www.hansfordsensors.com/resources/certificates/

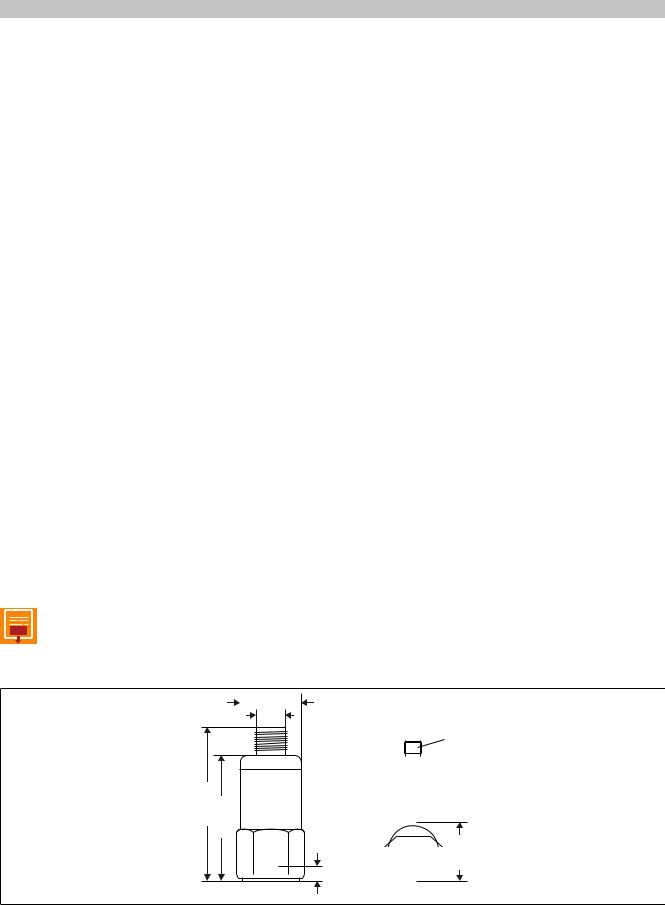

Размеры

22 мм

M12

57 мм 43 мм

5 мм

Шпилька

25,4 мм

Шпильки поставляются в установленном виде.

A1/4" — 28 UNF (максимальная длина резьбовой части: 5 мм)

BM8 x 6 x 1.25

304	Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

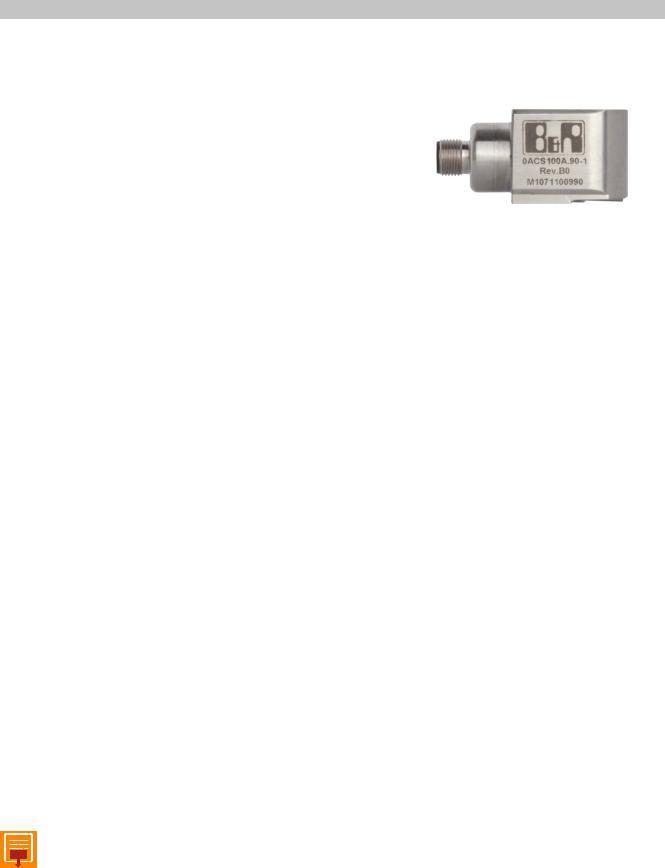

5.4.1.7.1.2 0ACS100A.90-1

Спецификация заказа

Заказной номер	Краткое описание		Рисунок
	Датчики
0ACS100A.90-1	Акселерометр, номинальная чувствительность 100	мВ/g,
	выход сбоку

Таблица 30: 0ACS100A.90-1 - Спецификация заказа

Технические характеристики

Заказной номер	0ACS100A.90-1
Характеристики датчика
Собственная резонансная частота (в смонтиро-	22 кГц (номинальная)
ванном состоянии)
Чувствительность	100 мВ/g ± 10 % при номинальной частоте 80 Гц и 22 °C
Равномерность частотной характеристики	от 2 Гц до 10 кГц ± 5 %
	от 0,8 Гц до 15 кГц ±3 дБ
Изоляция	Изолированное основание
Диапазон измерений	±50 g
Чувствительность в поперечном направлении	< 5 %
Электрические характеристики
Электрические помехи	Макс. 0,1 мg
Разрешение широкополосного канала связи	0,2 мg (200 мкg) в диапазоне от 1 Гц до 15 кГц
Спектральный шум	при 10 Гц до 10 мкg/Гц
	при 100 Гц до 4 мкg/Гц
	при 1 кГц до 3 мкg/Гц
Диапазон значений тока	от 0,5 до 8 мА
Напряжение смещения	от 10 до 12 В пост. тока
Время стабилизации	2 с
Выходной импеданс	Макс. 200 Ом
Изоляция корпуса	> 108 Ом при 500 В
Условия эксплуатации
Степень защиты по EN 60529	IP67
Условия окружающей среды
Температура
Эксплуатация	от -55 до 140 °C
Макс. ударостойкость	5000 g
Электромагнитные помехи	EN 61000-6-4:2001
Помехоустойчивость	EN 61000-6-2:1999
Механические свойства
Корпус
Материал	Нержавеющая сталь
Установка	Шпилька M8 x 1,25 x 33 мм включена в поставку
Масса	170 г
Измерительный элемент	Пьезоэлектрический кристалл ЦТС (цирконат-титанат свинца)
Выполнение измерения	Сжатое
Момент затяжки	8 Н•м
Разъемы	M12

Таблица 31: 0ACS100A.90-1 - Технические характеристики

Для получения информации о сертификатах датчика посетите сайт производителя.

Сертификаты

PDF http://www.hansfordsensors.com/resources/certificates/

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства
