Модули мобильной системы X90

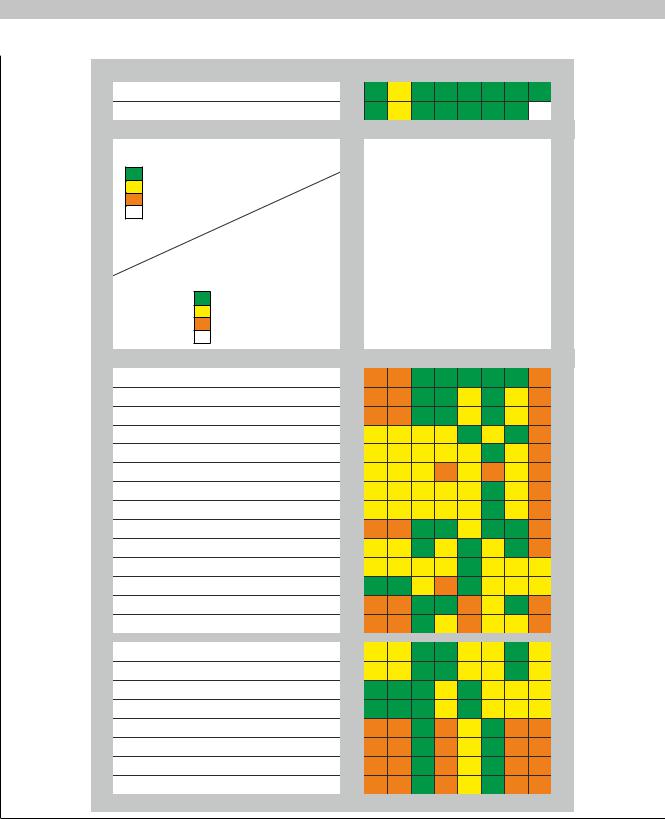

Вентилятор с жесткой муфтой — распространенные проблемы:

Возможности применения

Электропривод

Вентилятор

Потенциальные неисправности

Частота, с которой указанные причины приводят к данным потенциальным неисправностям:

Часто Зависит от места использования

Почти никогда или редко Не оценена

Пригодность соответствующих характеристических значений для отслеживания потенциальных неисправностей:

Очень хорошая Хорошая Не очень хорошая Не оценена

Дисбаланс

Несоосность

Ослабленное крепление деталей

Ранняя стадия повреждения подшипника

Поздняя стадия повреждения подшипника

Недостаток смазки

Соударение деталей

Электротехнические ошибки

















Характеристические значения

PeakHighFrequency

CrestFactorHighFrequency

Vdi3832KtHighFrequency

PeakRaw

CrestFactorRaw

SkewnessRaw

KurtosisRaw

Vdi3832KtRaw

RmsHighFrequency

RmsAccRaw

RmsVelRaw

Iso10816

RmsAccEnvelope

RmsVelEnvelope

FrequencyBandRmsVelEnvelope

FrequencyBandRmsAccEnvelope

FrequencyBandRmsAccRaw

FrequencyBandRmsVelRaw

FrequencyBandNoiseAccEnvelope

FrequencyBandNoiseVelEnvelope

FrequencyBandNoiseAccRaw

FrequencyBandNoiseVelRaw

Информация об отдельных характеристических значениях доступна в разделах "Характеристические значения" на странице 174 и "Настройка" на странице 200.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

291

Модули мобильной системы X90



Вентилятор с промежуточным валом



Защитная крышка



электропривода





Шариковый подшипник



промежуточного вала

Крышка вентилятора



охлаждения двигателя





Вентилятор

Шариковый подшипник



электропривода





Крепление

Основание



Крепление

Защитная крышка

электропривода

вентилятора

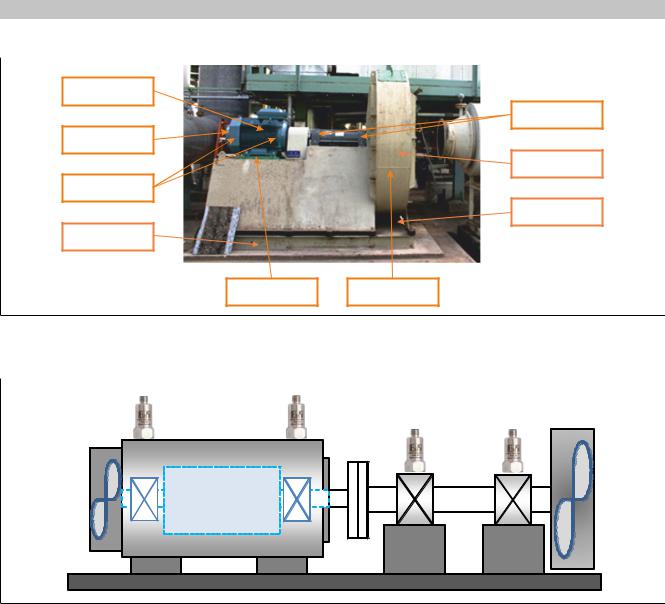

Рисунок 108: Блок приводов с вентилятором

Решение для мониторинга состояния

Рисунок 109: Схема системы — блок приводов с промежуточным валом и вентилятором

Использование датчиков:

Количество датчиков

Обычно 4 датчика. Для небольших блоков приводов может быть достаточно одного датчика.

Монтаж датчиков

Предпочтительно вертикальное положение. При необходимости допускается установка в горизонтальном поло-



жении.

292

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

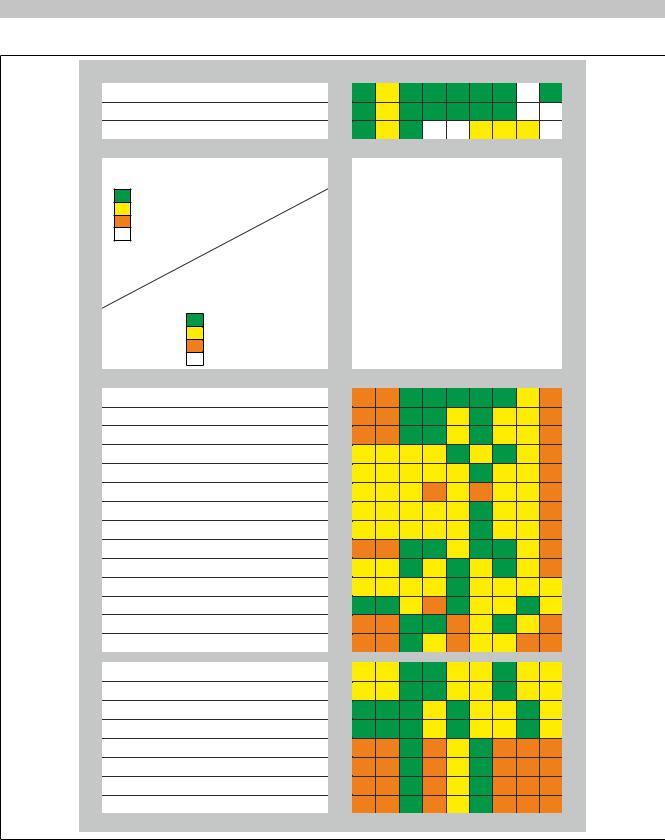

Вентилятор с промежуточным валом — распространенные проблемы:

Возможности применения

Электропривод

Вентилятор

Муфта

Потенциальные неисправности

Частота, с которой указанные причины приводят к данным потенциальным неисправностям:

Часто Зависит от места использования

Почти никогда или редко Не оценена

Пригодность соответствующих характеристических значений для отслеживания потенциальных неисправностей:

Очень хорошая Хорошая Не очень хорошая Не оценена

Дисбаланс

Несоосность

Ослабленное крепление деталей

Ранняя стадия повреждения подшипника

Поздняя стадия повреждения подшипника

Недостаток смазки

Соударение деталей

Неисправность муфты

Электротехнические ошибки



















Характеристические значения

PeakHighFrequency

CrestFactorHighFrequency

Vdi3832KtHighFrequency

PeakRaw

CrestFactorRaw

SkewnessRaw

KurtosisRaw

Vdi3832KtRaw

RmsHighFrequency

RmsAccRaw

RmsVelRaw

Iso10816

RmsAccEnvelope

RmsVelEnvelope

FrequencyBandRmsVelEnvelope

FrequencyBandRmsAccEnvelope

FrequencyBandRmsAccRaw

FrequencyBandRmsVelRaw

FrequencyBandNoiseAccEnvelope

FrequencyBandNoiseVelEnvelope

FrequencyBandNoiseAccRaw

FrequencyBandNoiseVelRaw

Информация об отдельных характеристических значениях доступна в разделах "Характеристические значения" на странице 174 и "Настройка" на странице 200.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

293

Модули мобильной системы X90

Вентилятор с ременным приводом

Подшипники промежуточного вала

Промежуточный вал

Вентилятор

Крышка вентилятора охлаждения двигателя

Крышка ремня

Барабан

Электропривод

Крепления

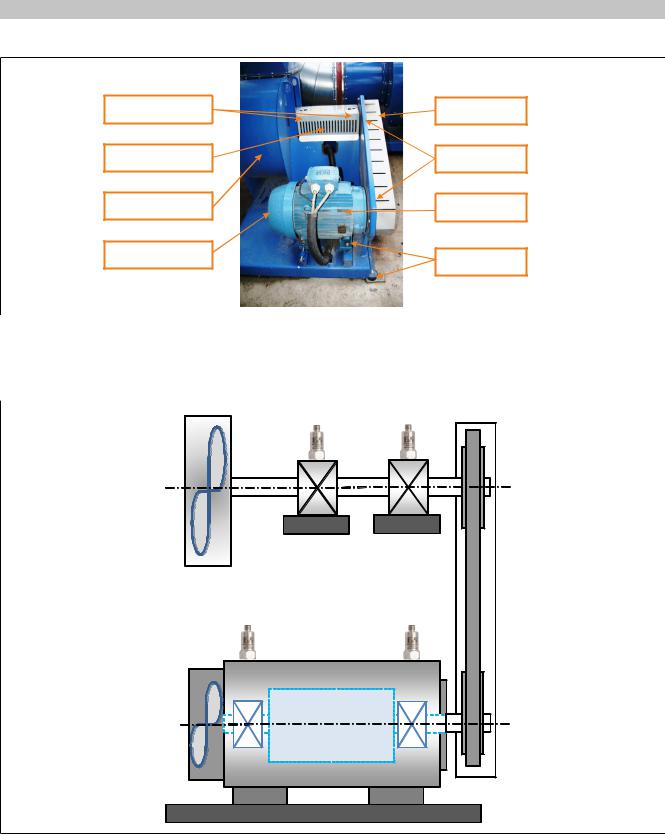

Рисунок 110: Схема вентилятора с ременным приводом

Решения для мониторинга состояния

Вариант A

Рисунок 111: Схема системы — вентилятор с ременным приводом

294

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

Вариант B

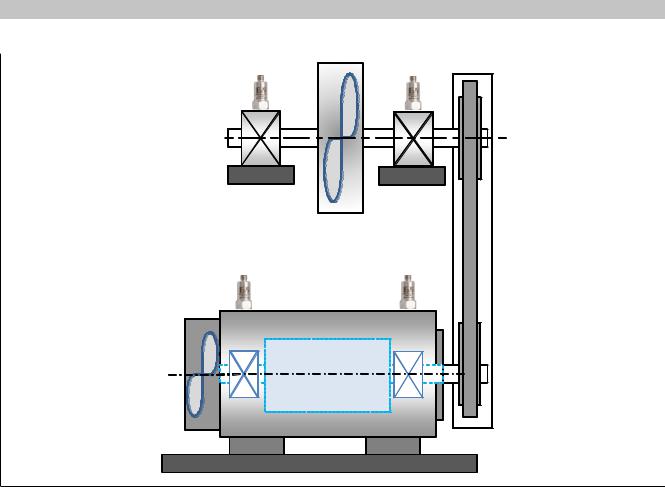

Рисунок 112: Схема системы — вентилятор с ременным приводом — альтернативная установка

Использование датчиков:

Количество датчиков

Обычно 4 датчика. Для небольших блоков приводов может быть достаточно одного датчика.

Монтаж датчиков

Предпочтительно вертикальное положение. При необходимости допускается установка в горизонтальном поло-



жении.



Смещение ремня особенно заметно в осевом направлении.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства
