Модули мобильной системы X90

25 мм	M12

35 мм

8,5 мм

30 мм	M12

M8*

23,5 мм

* Шпилька M8x30 мм включен в поставку.

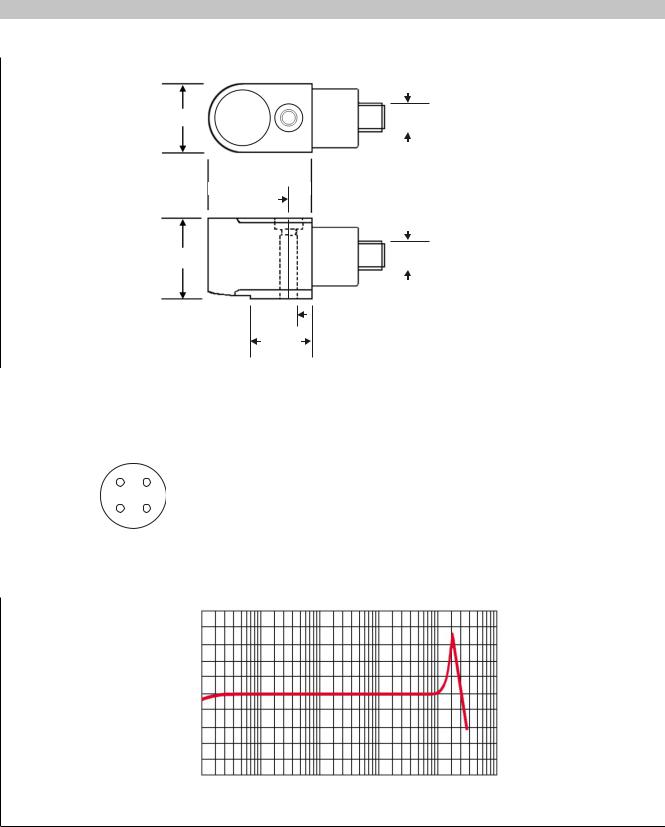

Рисунок 119: 0ACS100A.90-1 — Размеры

Таблица 32: 0ACS100A.x0-1 — Описание выводов

Чувствительность [дБ]

50
40
30
20
10
0
–10
–20
–30
–40
–50 1	10	100	1000	10 000	100 000

Частота [Гц]

Рисунок 120: 0ACS100A.x0-1 — Частотная характеристика

306	Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

			Модули мобильной системы X90
5.4.1.7.2 Кабели датчиков
5.4.1.7.2.1 Спецификация заказа

Номер модели	Длина		Краткое описание
0ACC0020.01-1	2 м		Кабель акселерометра,
0ACC0050.01-1	5 м		Кабель акселерометра,
			2 x 0,34 мм2, 1 x 0,25 мм2,
0ACC0100.01-1	10 м		2 x 0,34 мм2, 1 x 0,25 мм2,
0ACC0100.01-1	10 м		гнездовой разъем M12 для подключения датчика,
0ACC0150.01-1	15 м		гнездовой разъем M12 для подключения датчика,
0ACC0150.01-1	15 м		подключение экрана 1 x 25 мм²,
0ACC0200.01-1	20 м		подключение экрана 1 x 25 мм²,
0ACC0200.01-1	20 м		может использоваться в гибком кабель-канале, ат-
0ACC0500.01-1	50 м		тестован UL/CSA
0ACC1000.01-1	100 м
5.4.1.7.2.2 Технические характеристики

Имя		0ACC0xx0.01-1
Общая информация
Количество контактов		3
Длина кабеля		x
Характеристики провода
Тип кабеля		Безгалогенный, экранированный кабель из полиуретана (PUR), черный
Калибр AWG сигнального провода		22
Конструкция сигнального провода		42 x 0,10 мм
Диаметр провода, включая изоляцию		1,27 мм ± 0,02 мм
Толщина изоляции		≥ 0,21 мм (изоляция жил)
		Приблизительно 1,1 мм (внешняя оболочка)
Внешний диаметр кабеля		5,9 мм ± 0,15 мм
Сопротивление изоляции		≥ 100 ГОм*км (при 20 °C)
Сопротивление проводника		Макс. 58 Ом/км (при 20 °C)
Экранирование		Оплетка из медной проволоки
Вес кабеля		44 кг/км
Наименьший радиус изгиба, стационарный монтаж		29,5 мм
Наименьший радиус изгиба, нестационарный монтаж		59 мм
Количество циклов изгиба		4 000 000
Радиус изгиба		59 мм
Расстояние перемещения		10 м
Скорость		3 м/с
Ускорение		10 м/с²
Температура окружающей среды при эксплуатации		от –40 до 80 °C (кабель, стационарный монтаж)
		от –25 до 80 °C (кабель, нестационарный монтаж)
Степень защиты по EN 60529		IP67

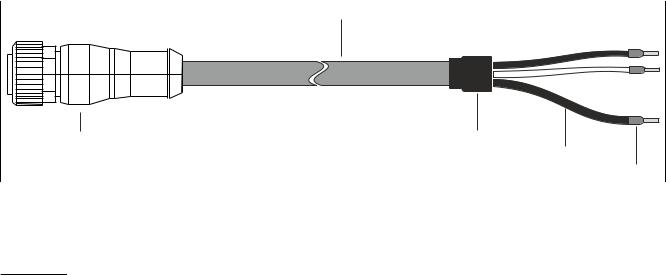

5.4.1.7.2.3 Кабель датчика с гнездовым разъемом M12
		1
	2		4
			5
			3
Поз.	Количество	Имя	Примечание
1	1	Кабель датчика	2 x 0,34 мм² (1501702 3 x 0,34)
2	1	Гнездовой разъем M12 (осевой)	Гнездовой разъем M12 (M12x1, A-кодировка)
3	2	Кабельные наконечники (для 2 жил кабеля датчика)	3203066 AI 0.34-8 TQ
4	1	Термоусадочная трубка
5	1	Подключение экрана	1 x 0,25 мм², черный
6	1	Кабельный наконечник (для 1 подключения экрана)	3200632 AI 0.25-12 BU

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

307

Модули мобильной системы X90

5.5.1 X90DI110.10-00

Версия технического описания: 1.30

Компания B&R открывает новые возможности в области мобильной автоматизации благодаря модульной мобильной системе управления и ввода/вывода X90. Комплексный набор стандартизованных компонентов делает мобильную систему X90 идеальным средством для реализации гибких концепций автоматизации.

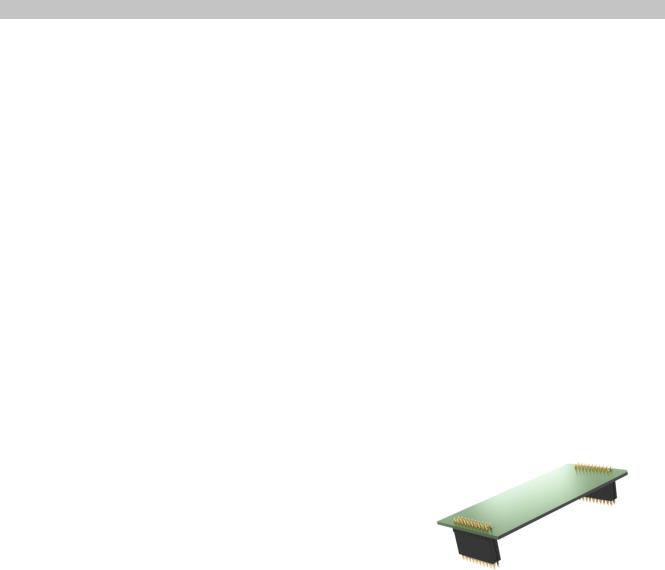

Дополнительная плата X90DI110.10-00 устанавливается в мобильную систему X90 для расширения функциональных возможностей всей системы.

На дополнительной плате DI доступно 10 дискретных входов, которые можно настроить для подключения в режиме источника или потребителя с сопротивлением 6,9/10/22 кОм. Связь с материнской платой осуществляется по шине X2X.

•9–32 В постоянного тока

•10 дискретных входов

•Подключение в режиме источника/потребителя

•Входы с функцией счетчика 50 кГц

•Шина X2X

Заказной номер	Краткое описание	Рисунок
	Цифровые входы
X90DI110.10-00	Дополнительная плата DI для мобильной системы X90, 10
	дискретных входов, 9–32 В постоянного тока, подключение
	в режиме источника/потребителя, возможность настройки в
	качестве счетчика 50 кГц, настройка с помощью программ-
	ного обеспечения

Таблица 33: X90DI110.10-00 - Спецификация заказа

Входы и выходы — обзор

X90DI110.10-00			Выход				Вход
Многофункцио-	Количество	ШИМ	Дискретный	Аналоговый	Сигнал	Темпе-	Аналоговый	Функция	Дискретный
нальные каналы					ШИМ	ратура		счетчика
ввода/вывода
MF-DI	10							X	X

308	Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

		Модули мобильной системы X90
5.5.1.3 Технические характеристики

Заказной номер		X90DI110.10-00
Краткое описание
Модуль ввода/вывода		10 дискретных входов с рабочим напряжением 9–
		32 В постоянного тока для однопроводных соединений
Общая информация
Идентификационный код B&R		0xEBC1
Индикаторы состояния		-
Гальваническая развязка
Дискретный канал — дискретный канал		Нет
Сертификаты
CE		Да
UN ECE-R10		Да
Многофункциональные входы
Многофункциональные дискретные входы (MF-
DI)
Количество		10
Функции		Дискретный вход, настройка каждого отдельного канала для подключения в ре-
		жиме источника/потребителя, настраиваемый программный входной фильтр,
		функция счетчика с частотой 50 кГц, измерение длительности импульса
Цифровые входы
Количество		10
Входное напряжение		9–32 В постоянного тока
Входной ток при 24 В пост. тока		Станд. 1,1 / 2,4 / 3,5 мА, настраивается с помощью программного обеспечения
Входной фильтр
Аппаратный		300 мкс
Программный		Значение по умолчанию — 1 мс, возможный диапазон — от 0 до 25 мс с шагом 0,1 мс
Входная цепь		Подключение в режиме источника/потребителя, настраивается
Входное сопротивление		Станд. 6,9 / 10 /22 кОм, настраиваемое
Пороговый уровень переключения		50 % напряжения питания
Условия эксплуатации
Монтажное положение
Любое		Да
Степень защиты по EN 60529		До IP69K 1)
Условия окружающей среды
Температура
Эксплуатация
Горизонтальная установка		Температура поверхности корпуса от –40 до +85 °C 1)
Вертикальная установка		Температура поверхности корпуса от –40 до +85 °C 1)
Хранение		От –40 до +85 °C
Транспортировка		От –40 до +85 °C
Относительная влажность
Эксплуатация		От 5 до 100 %, с конденсацией
Хранение		От 5 до 100 %, с конденсацией
Транспортировка		От 5 до 100 %, с конденсацией
Механические характеристики
Размеры
Ширина		47 мм
Длина		95 мм

Таблица 34: X90DI110.10-00 - Технические характеристики

1)Зависит от материнской платы. Дополнительная информация доступна в техническом описании материнской платы.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

309

Модули мобильной системы X90

Связь между дополнительной платой и материнской платой осуществляется по шине X2X.

Канал	Цоколевка
1	MF-DI
2	MF-DI
3	MF-DI
4	MF-DI
5	MF-DI
6	MF-DI
7	MF-DI
8	MF-DI
9	MF-DI
10	MF-DI

Электронный блок управления

		Дополнительная плата
		1
		2
		3
		4
	ϑ	5
	ЦП	6
	ЦП	7
		7

9 10

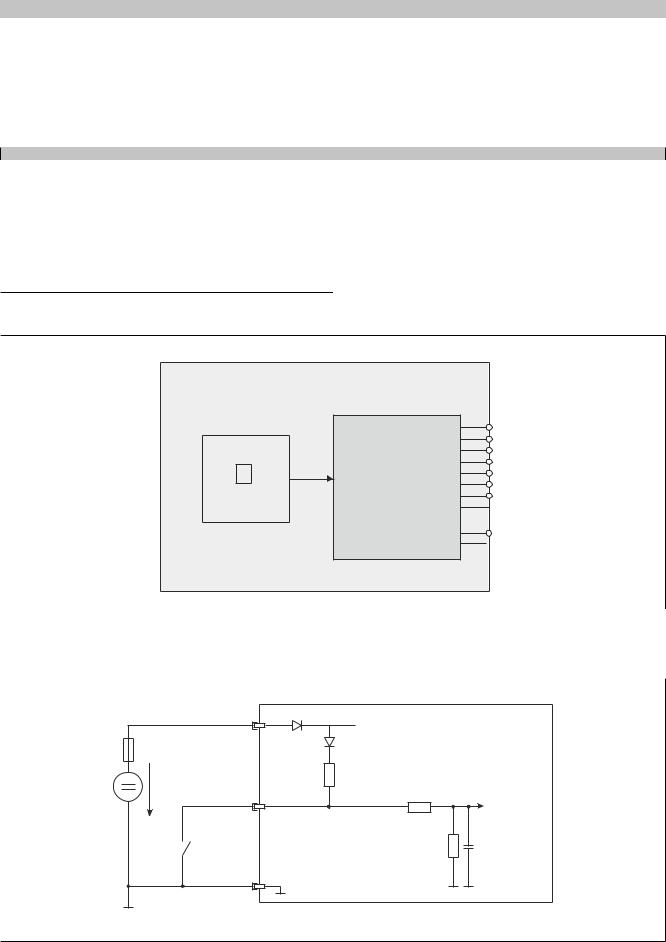

5.5.1.6.1 Схема входной цепи Дискретный вход, отрицательное напряжение

		Электронный блок управления
	KL30	Линия питания Vb2
		Линия питания Vb2
	5 А с задержкой	Подключение в
	срабатывания	Подключение в
		режиме источника
	12/24 В	6,9/10/22 кОм
	12/24 В	АЦП
	Дискретный вход	АЦП
	Дискретный вход	или
		Компаратор

Заземление

Вход датчика (отрицательное напряжение)

310	Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства
