Материал: АСКВ2 БУ max90-ru_v1.20

Модули мобильной системы X90

5.2.1.12.8 Аналоговые входы

Модуль оснащен 16 аналоговыми входами для однопроводных соединений.

5.2.1.12.8.1 Входной фильтр

Имя:

От cfgAnalogFilter09 до cfgAnalogFilter24

Фильтр помогает избежать больших скачков входных значений. При его использовании входное значение уравнивается с фактическим аналоговым значением в течение нескольких системных тактов. Если используются ограничения нарастания значения, сглаживание выполняется после их применения.

Ограничение нарастания входного значения

В этом режиме отслеживается изменение входного значения. Оно не должно превышать установленный предел. Если значение было превышено, исправленное входное значение будет равно старому значению

± предельное значение.

Модули мобильной системы X90

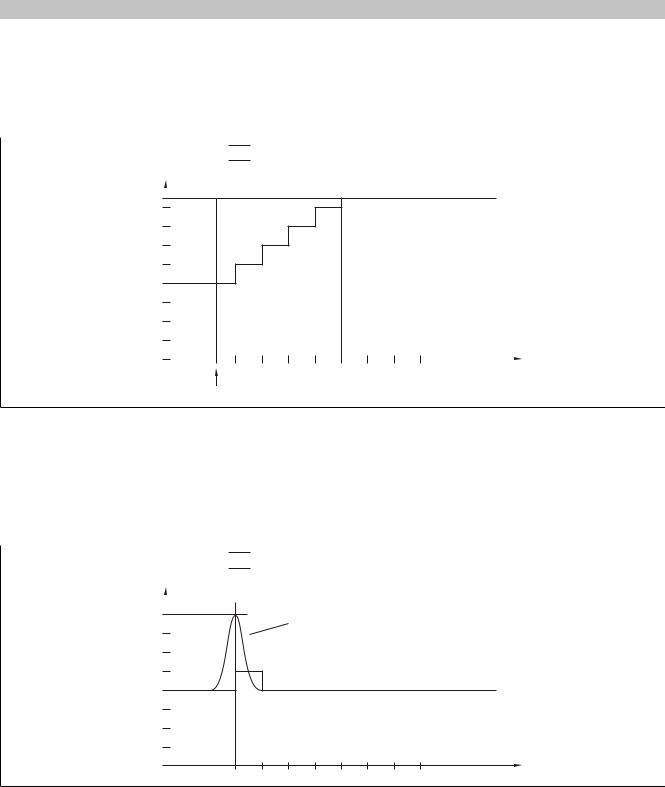

Пример 1

Входное значение выросло с 8000 до 17 000. На диаграмме показано, как будет корректироваться входное значение при следующих настройках:

Ограничение нарастания входного значения = 4 = 0x07FF = 2047 Степень сглаживания = 2

Входное значение

Скорректированное входное значение до применения фильтра

17000

8000

0

Скачок входного сигнала

Рисунок 25: Скорректированное значение при скачке входного сигнала

Пример 2

Во входном сигнале возникает помеха. На диаграмме показано, как будет корректироваться входное значение при следующих настройках:

Ограничение нарастания входного значения = 4 = 0x07FF = 2047 Степень сглаживания = 2

Входное значение

Скорректированное входное значение до применения фильтра

8000

0

Рисунок 26: Скорректированное входное значение при возмущении

Модули мобильной системы X90

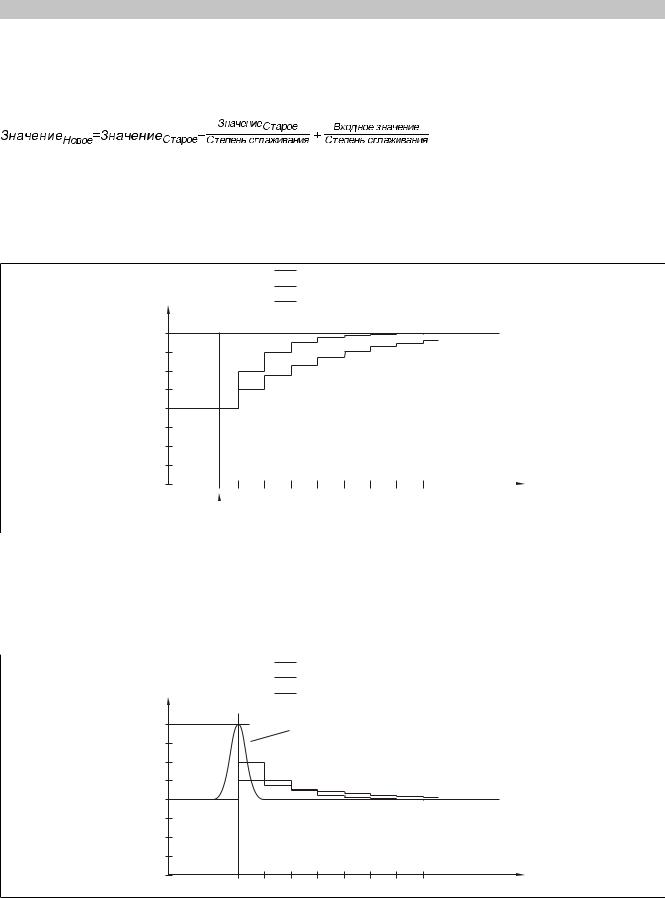

Степень сглаживания

Входное значение обрабатывается в соответствии с заданной степенью сглаживания. Таким же образом обрабатываются значения, полученные после ограничения нарастания входного значения.

Формула для расчета входного значения:

Пример 1

Входное значение выросло с 8000 до 16000. На диаграмме показан расчет значения при следующих настройках:

Ограничение нарастания входного значения = 0 Степень сглаживания = 2 или 4

Входное значение

Расчетное значение: Степень сглаживания 2 Расчетное значение: Степень сглаживания 4

16000

8000

0

Скачок входного сигнала

Рисунок 27: Расчетное значение при скачке входного сигнала

Пример 2

Во входном сигнале возникает помеха. На диаграмме показан расчет значения при следующих настройках: Ограничение нарастания входного значения = 0 Степень сглаживания = 2 или 4

Входное значение

Расчетное значение: Степень сглаживания 2 Расчетное значение: Степень сглаживания 4

8000

0

Рисунок 28: Расчетное значение при возмущении

Модули мобильной системы X90

5.2.1.12.8.2 Аналоговый вход — верхнее и нижнее предельные значения

Имя:

От cfgAnalogUpperLimit09 до cfgAnalogUpperLimit24 От cfgAnalogLowerLimit09 до cfgAnalogLowerLimit24

В этих регистрах можно задать нижний/верхний пределы для аналогового значения. Если аналоговое значение выходит за установленные пределы, то оно принимается равным соответствующему пределу. При этом устанавливаются соответствующие биты состояния ошибки.

5.2.1.12.8.3 Значения аналоговых входов

Имя:

От AnalogInput09 до AnalogInput24

Соответствие между значением этих регистров и аналоговым значением на входе устанавливается в зависимости от настроенного режима работы.

5.2.1.12.8.4 Состояние аналоговых входов

Имя:

От UnderflowAnalogInput09 до UnderflowAnalogInput16 От UnderflowAnalogInput17 до UnderflowAnalogInput24 От OverflowAnalogInput09 до OverflowAnalogInput16 От OverflowAnalogInput17 до OverflowAnalogInput24

От OutOfRangeAnalogInput09 до OutOfRangeAnalogInput16 От OutOfRangeAnalogInput17 до OutOfRangeAnalogInput24

В данных регистрах хранится информация о состоянии аналоговых входов. Отслеживаются следующие состояния:

•Выход за верхнюю границу

•Выход за нижнюю границу

•Выход значения за пределы

Указание:

Если для входа установлен режим работы «аналоговый вход 0–20 мА», то шунт и, следовательно, аналоговый вход отключаются после того, как измеренное на нем значение превышает верхнее пороговое значение в течение 0,5 с (линейный фильтр). Через 5 секунд аналоговый вход снова включается. Бит, указывающий на выход за верхний предел допустимых значений, остается установленным на время отключения входа.

Модули мобильной системы X90

5.2.1.12.9 Дискретные выходы

Модуль оснащен 24 дискретными выходами для однопроводных соединений.

Выходы различаются по характеристикам. Например, на некоторые выходы можно подавать ток 4 A, а на другие — 6 A.

5.2.1.12.9.1 Состояние дискретных выходов

Имя:

От DigitalOutput25 до DigitalOutput32 От DigitalOutput33 до DigitalOutput40 От DigitalOutput41 до DigitalOutput48

Значение битов в данных регистрах соответствует логическому состоянию дискретных выходов с 25 по 48.

Указание:

Управлять дискретным выходом можно только в том случае, если он настроен как основной выход. Параллельные выходы переключаются вместе с соответствующим основным выходом.
