Коефіцієнт пропорційності , який установлює зв’язок між керованою складовою і струмом бази, називають статичним коефіцієнтом передачі базового струму. При значеннях значення становлять відповідно 19-99.

Переваги ССЕ:

1.  високий статичний коефіцієнт передачі вхідного струму - гарні підсилювальні властивості БТ у схемі зі спільним емітером;

2.  значно більший вхідний опір ССЕ порівняно з ССБ, оскільки при однакових вхідних напругах струм бази значно менший, ніж струм емітера (див.(3.14)).

Недоліком схеми зі спільним емітером є те, що некерована складова її колекторного струму в разів більша, ніж у ССБ, оскільки струм як одна зі складових вхідного струму підсилюється транзистором.

Схема зі спільним колектором

БТ у схемі ввімкнення зі спільним колектором показано на рисунку 3.9. Режим роботи транзистора – активний режим, вхідна напруга схеми , вихідна  , вхідний струм , вихідний  .

Рисунок 3.9 – Струми БТ у схемі зі спільним колектором

За формулами (3.10) та (3.13) одержуємо

. (3.21)

Позначаючи

, (3.22)

вираз (3.21) можна перетворити до вигляду

(3.23)

Отже, вихідний струм ССК має керовану складову і некеровану . Параметр називається статичним коефіцієнтом передачі струму бази у схемі зі спільним колектором. Порівнюючи вирази (3.19) та (3.22), можна дійти висновку, що . Тому ССК також добре підсилює вхідний струм.

Оскільки в схемі (рис. 3.9) (тому що мала як напруга на прямо увімкненому переході), а (тому що ), то ССК має таку важливу властивість: великий вхідний і малий вихідний опори. Ця обставина обумовлює використання схеми зі спільним колектором при побудові емітерних повторювачів.

Недолік ССК той самий, що і в ССЕ: оскільки як складова базового струму підсилюється транзистором і , то схема має велику некеровану складову вихідного струму.

3.1.6 Модель Еберса-Молла

З метою аналізу властивостей БТ або електронних схем з транзисторами потрібно використовувати співвідношення, які встановлюють зв'язок між струмами БТ і напругами на його електродах. Ці співвідношення можна одержати з моделі транзистора (рис. 3.10), яка має назву моделі Еберса-Молла. У цій моделі не враховуються об’ємні (розподілені) опори областей емітера, колектора та бази, переходи зображені як діоди. Джерело струму описує явище керування колекторним струмом за допомогою струму . Джерело враховує можливість керування транзис­тором в інверсному режимі.

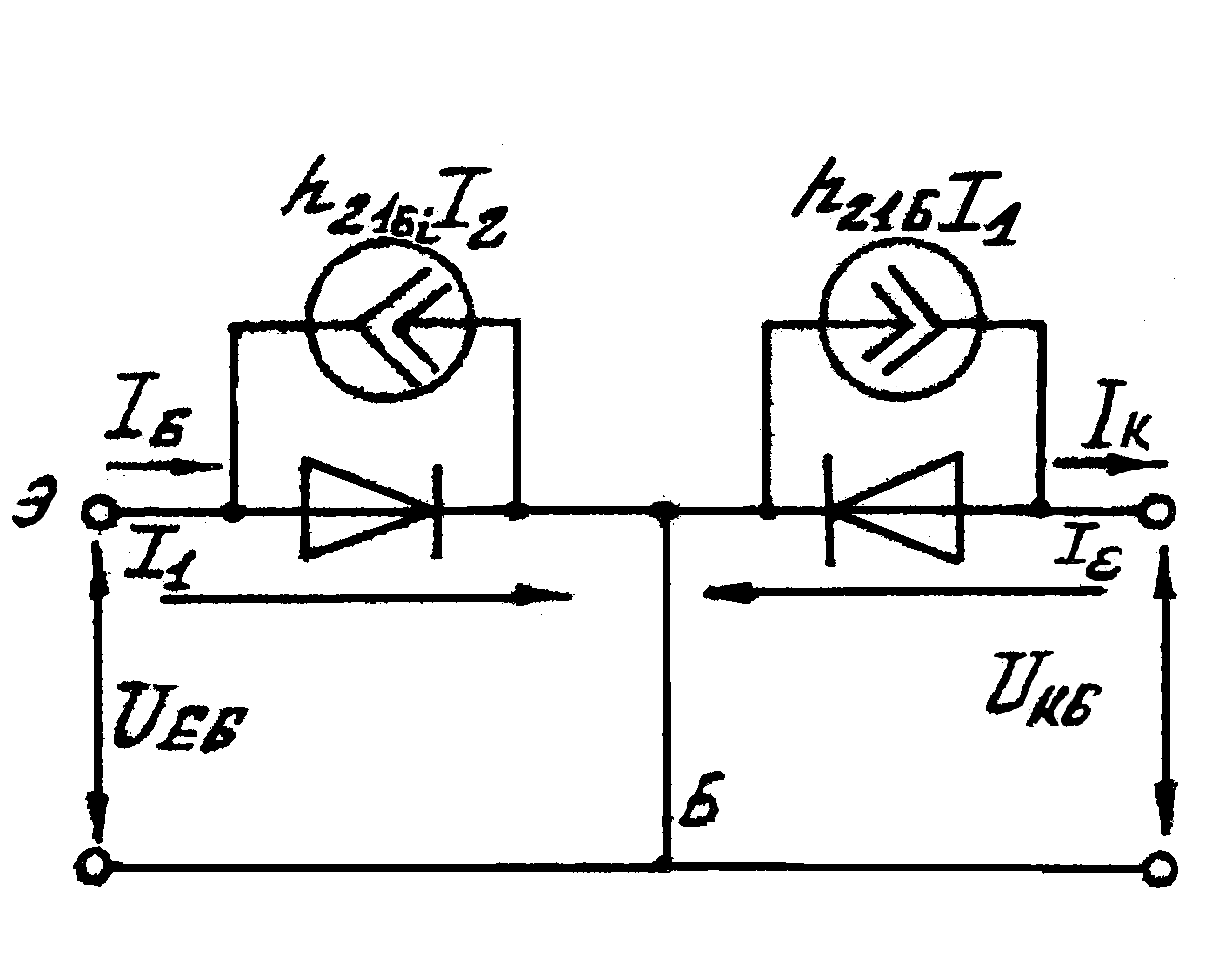

Рисунок 3.10 – Модель Еберса - Молла БТ

Струми та - це струми інжекції переходів, що визначаються за формулами:

для ЕП , (3.24)

для КП , (3.25)

де , - струми насичення ЕП та КП (зворотні струми переходів). Формула (3.24) одержана для випадку короткого замикання колектора з базою, формула (3.25) – для випадку короткого замикання емітера з базою.

Зі схеми моделі Еберса-Молла (рис. 3.10) випливає, що

, (3.26)

. (3.27)

Реальними параметрами БТ є зворотні струми та , а не струми та . Тому потрібно виразити через , а  через .

При і , , і з (3.25) та (3.26) одержуємо , .

Отже, з (3.27) одержуємо

.

Звідси

. (3.28)

Аналогічно одержимо

. (3.29)

Тоді вирази (3.26), (3.27) з урахуванням формул (3.24), (3.25), (3.28) і (3.29) можна перетворити до вигляду:

, (3.30)

. (3.31)

Вирази (3.30) та (3.31) називаються рівняннями Еберса-Молла. Оскільки , то

. (3.32)

Одержані рівняння Еберса-Молла описують нелінійну модель ідеалізованого транзистора. Вони застосовуються при комп’ютерному аналізі електронних схем.

3.2 Статичні характеристики і параметри біполярних транзисторів

Статичним режимом напівпровідникового приладу називають режим, у якому всі параметри (напруги, струми електродів) постійні. Статичні характеристики виражають залежність між струмом електрода і постійними напругами на електродах приладу.

При аналізі БТ у статичному режимі важливо встановити зв’язок між його струмами і напругами. З цією метою БТ можна подати як чотириполюсник, на вході якого діють комплексні вхідні напруги і струм , а на виході – комплексні і (рис. 3.11). Якщо чотириполюсник у загальному випадку нелінійний, тобто вхідні напруги і струм змінюються в широких межах, то функціональна залежність , від , описується в формі статичних характеристик.

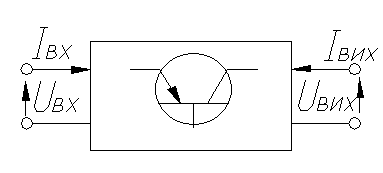

Рисунок 3.13 – БТ як чотириполюсник

Параметри чотириполюсника, які також описують зв’язок між вхідними та вихідними величинами чотириполюсника в статичному режимі, на відміну від характеристик визначаються при малих змінах та , і тому чотириполюсник у цьому разі вважається лінійним, а параметри називаються малосигнальними.

Характеристики і параметри БТ як чотириполюсника розподіляються між системами залежно від того, які напруги і струми беруться за аргументи, а які – за значення функцій. Найбільш поширеними є три системи характеристик і параметрів: Y-, Z- та Н- системи (таблиця 3.3).

Таблиця 3.3

Оскільки найбільше прикладне значення має Н-система характеристик і параметрів (так звана гібридна система) і саме їй приділяється максимальна увага в інженерній практиці, в довідниках та іншій спеціальній літературі, то надалі розглядатимемо саме її, тобто вивчатимемо систему статичних гібридних характеристик і малосигнальних h-параметрів.
