Предисловие

Третье издание учебного пособия «ТММ в авиастроении» отличается по объёму и содержанию от второго. Написано заново введение, в котором рассматриваются механизмы, применяемые в авиационных и космических летательных аппаратах, являющиеся предметом проектирования. Введён новый раздел «Проектирование простых зубчатых передач», в котором приводятся основные понятия и определения, предложена методика подбора чисел зубьев простых соосных зубчатых передач, рассмотрены основные качественные показатели зацепления.

Наиболее существенные изменения внесены в раздел «Проектирование сателлитных передач», где предложена методика подбора чисел зубьев планетарных редукторов, отличающаяся от методик, опубликованных в других учебных изданиях. Переработан раздел «Проектирование кулачковых механизмов».

Авторы выражают глубокую признательность коллективу кафедры механики Самарской Государственной академии путей сообщения (зав. кафедрой доц., к.т.н. Федоров В.В.), а также проф., д.т.н. Белоусову А.И. за рекомендации, советы и замечания, которые учтены при подготовке данного издания.

Авторы признательны доц., к.т.н. Тукмакову В.П., а также Маркову А.А. и Щелочкову П.Н. за оказание технической помощи.

Отзывы и замечания просим направить по адресу: 443086, Самара, Московское шоссе 34, РИО СГАУ.

6

Введение

Предлагаемое учебное пособие предназначено для выполнения курсовых проектов (работ) по ряду курсов (теории механизмов и машин, прикладной механике, основ конструирования машин) аэрокосмических специальностей, в которых студенты изучают вопросы расчёта и конструирования деталей и механизмов летательных аппаратов (самолётов, вертолётов и космических аппаратов).

Методики расчёта, проектирования и конструирования механизмов летательных аппаратов (ЛА) значительно отличаются от методик расчёта механизмов общего машиностроения. К числу специальных требований, которые предъявляются к ЛА, относятся: минимизация массы и габаритов, высокая надёжность, высокая прочность деталей, долговечность, работоспособность в экстремальных условиях (низкие и высокие температуры, вакуум, значительные перегрузки и т.д.).



О3

Е

A



Д



О1

О2

О1

О3







О5



А

B





В









С

С



К

О2

О1

А



С

В1



В



Р

Р1



Д

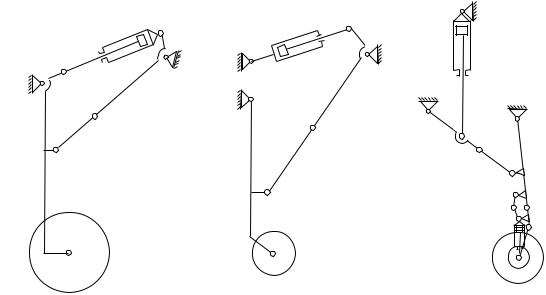

Рис. 1. Кинематические схемы механизмов уборки и выпуска шасси самолетов

В современных авиационных ЛА (самолётах Ту-154, Ту-144, Ил-62, Ил-86, Ан-22 и т.д.) широко применяются рычажные механизмы, например, в системах управления предкрылками, закрылками, элеронами и стабилизатором, в механизмах выпуска и уборки шасси (рис.1), в двигателях внутреннего сгорания (рис. 2), в

7

механизмах управления дозвуковых и сверхзвуковых створок регулируемого сопла турбореактивных двигателей (рис. 3.4).



В

В





С



Д









С

А

О

А

О

Рис. 2. Кинематические схемы механизмов двигателей внутреннего сгорания

Рис. 3. Механизм управления створками сверхзвукового сопла ТРДДФМ-53

В устройствах механизации крыла, в механизмах триммирования, управления стабилизатором для преобразования вращательного движения в поступательное применяют шарико-винтовые механизмы (рис. 5).

А





А



Положение раскрытого



В





В

сопла при φ3= φ4=0

Д

С



Д

С





Положение раскрытого







сопла при φ3=0





О5

О3





О3









Е





Е





Ось двигателя



Ось двигателя

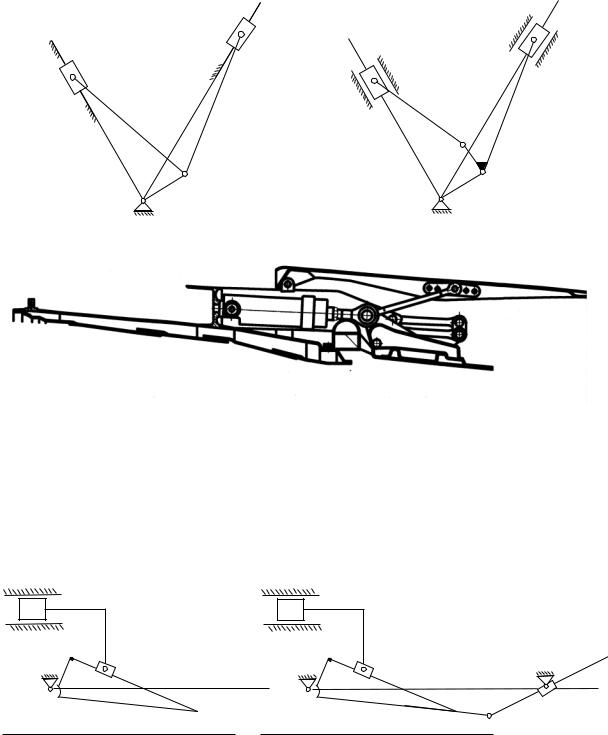

Рис. 4. Кинематические схемы механизмов управления створками сопла

ТРД

8

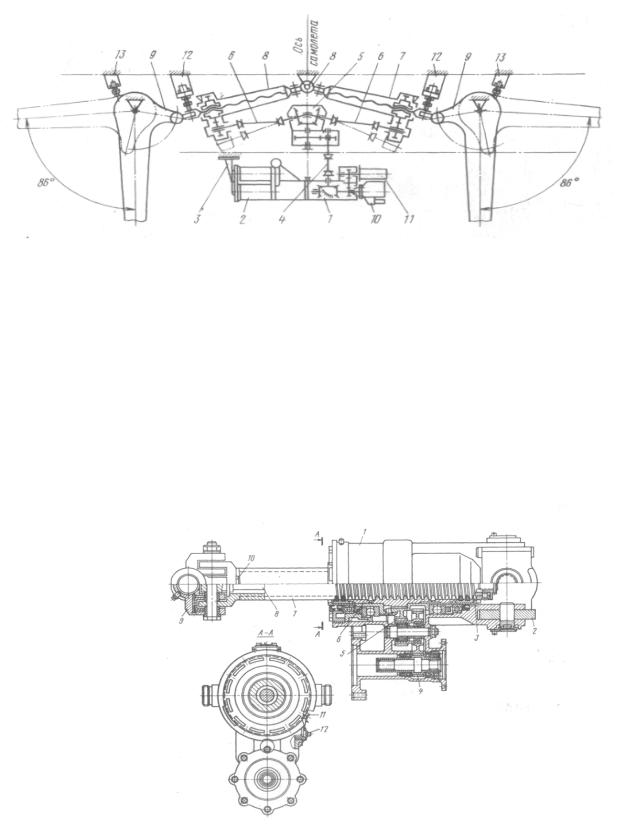

Рис. 5. Кинематическая схема механизма управления передними крыльями

самолета Ту-144: 1 - редуктор; 2 - электромеханизм МУС-ЗПТВ; 3 - кронштейн; 4,6 - карданные валы; 5 - редуктор раздаточный; 7 - винтовой преобразователь ВП- 7; 8 - ось; 9 -поворотные узлы; 10 - механизм концевых выключателей МКВ-5Ш; 11 - механизм датчиков МДТ-САБ-4; 12,13 - концевые выключатели.

Приводы с простыми зубчатыми передачами используют в механизации крыла (рис.6), в трансмиссии управления закрылками (рис. 7), в авиационных двигателях для передачи крутящего момента к различным агрегатам.

Рис. 6. Подъёмник стабилизатора самолёта Ту-154:

1 - корпус подъемника; 2 - карданный узел; 3 - упор выпущенного положения; 4 - шестерня; 5 - колесо; 6 - гайка подъемника; 7 - винт подъемника; 8 - стержень; 9 - вилка; 10 - упор убранного положения; 11 - винт; 12 – масленка.

9

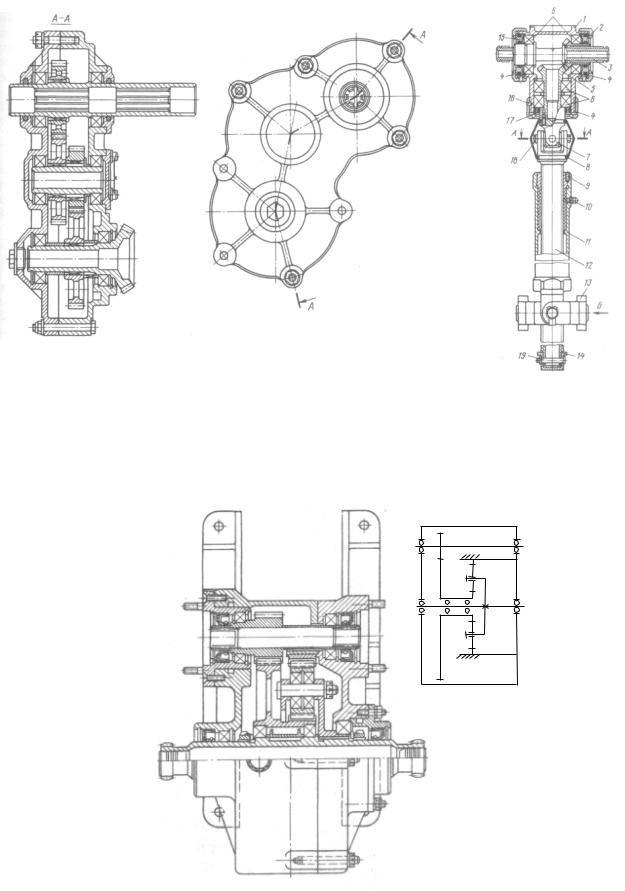

Рис.7. Обводной и угловой редукторы механизма управления закрылками самолёта Ил-76

Рис. 8. Центральный редуктор

В авиационных и космических ЛА широко применяются сателлитные
