Материал: Проектирование участка СТО по диагностированию двигателя автомобиля МАЗ 5516

Годовая трудоемкость работ сопутствующего текущего ремонта при проведении ТО-1 рассчитывается по формуле:

Т^г_{соп.ТР(1)} = t_ТО-1 ∙N^г_ТО-1 ∙ С_тр, чел.-ч; (2.34)

Т^г_{соп.ТР(1)} = 3.3 ∙ 1558∙ 0.15 =771, чел.-ч;

где С_тр - регламентированная доля сопутствующего ТР при проведении работ ТО-1 (принимается равной 0,15 … 0,20).

Годовая трудоемкость ТО-2 рассчитывается по формуле:

Т^г_ТО-2 = t_ТО-2 ∙N^г_ТО-2 + Т^г_{соп.ТР(2)}, чел.-ч; (2.35)

Т^г_ТО-2 = 9 ∙ 381 + 62 = 3491 чел.-ч;

где Т^г_{соп.ТР(2)} - годовая трудоемкость сопутствующего текущего ремонта при проведении работ ТО-2, чел.-ч.

Годовая трудоемкость работ сопутствующего текущего ремонта при проведении ТО-2 рассчитывается по формуле:

Т^г_{соп.ТР(2)} = t_ТО-2 ∙ N^г_ТО-2 ∙ С_тр, чел.-ч; (2.36)

11

Т^г_{соп.ТР(2)} = 9 ∙ 381 ∙ 0.2, = 62 чел.-ч

11

где С_тр - регламентированная доля сопутствующего ТР при проведении работ ТО-2 (принимается равной 0,15 … 0,20).

Годовые трудоемкости общего и поэлементного диагностирования соответственно рассчитываются по формулам:

Т^г_Д-1 = t_Д-1 ∙N^г_Д-1, чел.-ч, (2.37)

Т^г_Д-1 = 1.5∙ 2094= 3141чел.-ч,

T^г_Д-2= t_Д-2 ∙ N^г_Д-2, чел.-ч. (2.38)

T^г_Д-2= 9 ∙ 457 = 4 113 чел.-ч.

Годовая трудоемкость сезонного обслуживания автомобилей рассчитывается по формуле:

T^г_СО =t_СО ∙ 2 ∙ А, чел.-ч; (2.39)

T^г_СО = 5∙ 2 ∙ 100 =1000 чел.-ч;

где А - списочное количество автомобилей в АТП, ед.

Общая годовая трудоемкость для всех видов ТО рассчитывается по формуле:

∑Т^г_ТО = Т^г_ЕО + Т^г_ТО-1 + Т^г_ТО-2 + Т^г_СО, чел.-ч.

∑Т^г_ТО = 10950 + 5912 + 3491 + 1000 =21 353чел.-ч.

Годовая трудоемкость текущего ремонта (ТР) рассчитывается по формуле:

ТгТР = _∑LГ_.tТР - ( Тсоп.ТР(1) + Тсоп.ТР(2) ), чел.-ч. (2.40)

1000

ТгТР = 4 653 750 *2- ( 771 + 62) = 9 306чел.-ч

1000

где ∑L_г - общий годовой пробег автомобилей АТП, км.

Годовая трудоемкость работ в зоне ТР или в производственных ремонтных цехах (участках) рассчитывается по формуле:

Т^г_{зонаТР (участка)} = (Т^г_ТР∙ С) / 100, чел.-ч; (2.41)

Т^г_{зонаТР (участка)} = (Т^г_ТР∙ С) / 100, чел.-ч;

Т^г_{зонаТР (участка)} = (9 306∙ 10) / 100, = 930 чел.-ч;

где С - доля постовых работ ТР или цеховых (участковых) работ в % от общего объема текущего ремонта (принимается по Приложению 3).

Общий объем работ по техническим воздействиям и ремонту на подвижной состав автотранспортного предприятия составит:

∑Т^г_ТО-ТР = ∑Т^г_ТО + Т^г_ТР, чел.-ч. (2.42)

∑Т^г_ТО-ТР = 21 353 + 9306, = 30 659чел.-ч.

2.6 Расчет численности исполнителей на участке по диагностированию двигателя автомобиля МАЗ-5516

К производственным рабочим относятся исполнители работ различных зон и участков, непосредственно выполняющие работы по ТО и ремонту подвижного состава АТП. При таком расчете различают технологически необходимое (явочное) и штатное (списочное) число рабочих.

Технологически необходимое число исполнителей работ по диагностированию двигателя автомобиля МАЗ 5516 рассчитывается по формуле:

Р_Т = Т^г / Ф_РМ, человек; (2.43)

Р_Т = 9306 / 2400 = 4 человека;

где Т^г - годовая трудоемкость соответствующей зоны ТО, ТР, цеха (участка),

Ф_РМ - годовой производственный фонд времени рабочего места, ч.

Штатное число исполнителей работ рассчитывается по формуле:

Р_Ш = Т^г / Ф_ПР, человек; (2.44)

Р_Т = 30 659 / 2400 = 12 человек;

где Ф_ПР - годовой производственный фонд времени одного производственного рабочего, ч.

Годовые производственные фонды времени Ф_РМ и Ф_ПР принимаются по Приложению 7 Методических указаний.

3. Организационный раздел

Целью данного раздела дипломного проекта является разработка вопросов организации работы объекта проектирования. В этой части дипломного проекта решаю следующие задачи:

·  выбор метода организации производства ТО и ТР в СТО;

·        выбор метода организации технологического процесса на объекте проектирования;

·        схема технологического процесса на объекте проектирования;

·        выбор режима работы производственных подразделений АТП;

·        расчет количества постов в зонах ТО и ТР или постов диагностики (если это предусмотрено заданием на курсовое проектирование);

·        расчет количества линий в зонах ТО (если это предусмотрено заданием на курсовое проектирование);

·        распределение исполнителей работ по специальностям и квалификации;

·        подбор технологического оборудования, технологической и организационной оснастки;

·        расчет производственной площади объекта проектирования.

3.1 Выбор метода организации производства ТО И ТР в СТО

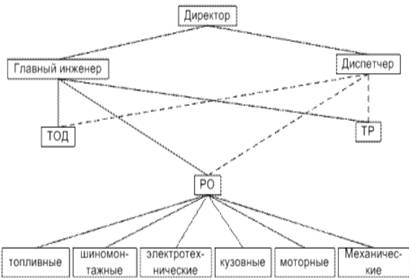

СТО на АТП достаточно крупное, то структуру управления и схему СТО можно представить на рисунке

Комплекс ТОД - выполняет ТО, регламентные работы, сопутствующие работы и работы по диагностике автомобилей.

Комплекс ТР - объединяет подразделения, производящие работы по замене неисправных агрегатов, узлов и деталей автомобилей на исправные, а также крепёжно-регулировочные работы по ТР непосредственно на автомобилях.

Комплекс РО - объединяет подразделения, производящие работы по обслуживанию и ремонту снятых с автомобилей агрегатов, узлов и деталей, а также другие работы, не связанные с непосредственным выполнением их на автомобилях.

Поступающие на ТО и ремонт автомобили проходят через мойку и поступают на участок приемки для определения технического состояния автомобиля, необходимого объема работ и их стоимости. Чистые автомобили поступают на приемку, минуя мойку. Мастером заполняется наряд-заказ, назначается ремонтный рабочий на данный автомобиль. Клиенту выдается акт - приемки автомобиля в ремонт. В нем указывается неисправность, дата приемки, дата выполнения заказа, исполнитель, список оснастки автомобиля. После этого клиент получает пропуск на территорию.

После приемки автомобиль отправляется на рабочие посты соответствующих производственных участков, в случаи их занятости автомобиль находится в зоне ожидания. После завершения работ и проверки качества автомобиль направляют в зону хранения, а далее непосредственно выдается клиенту. Пропуск на выезд выписывается в том случаи, если клиентом оплачены полностью все работы.

Участок приемки и выдачи совмещены, они являются начальным и конечным пунктом пребывания автомобиля на станции. При приемке выполняется комплекс контрольно-осмотровых работ по определению общего технического состояния автомобиля и необходимого объема работ. Производятся следующие работы: внешний осмотр автомобиля и проверка его комплектности; проверка агрегатов и узлов, на которые указывает владелец; проверка технического состояния автомобиля для выявления дефектов, не заявленных владельцем; определение и согласование с заказчиком ориентировочного объема работ, стоимости и сроков выполнения, а также способа устранения дефекта; оформление приемочных документов. При выдаче автомобиля после проведения всех работ, указанных в наряд-заказе, производится контроль качества, внешний осмотр автомобиля, проверка комплектности и сдача автомобиля владельцу.

Как было сказано выше, для оказания качественных услуг очень важна слаженность работ управленческого персонала, что немыслимо без четкого понимания процесса оказания услуг и четкого его документирования. Успешное планирование и безупречное выполнение каждой фазы оказания услуги строит удовлетворение клиента и обеспечивает повышение прибыли. Необходимо, чтобы работа выполнялась правильно, эффективно и последовательно с целью удовлетворения клиента и получения прибыли. Большинство проблем с клиентом возникают из-за того, что кто-то из работников станции не выполнил одно из необходимых действий, или эти действия были выполнены непоследовательно.

Разделим условно весь процесс оказания услуги на этапы:

Этап 1 - Определение бюджета времени.

Этап 2 - Назначение на обслуживание.

Этап 3 - Встреча клиента и проведение диагностики автомобиля.

Этап 4 - Оформление заказ-наряда.

Этап 5 - Непосредственное выполнение ремонта или обслуживания.

Этап 6 - Выдача готового автомобиля

Этап 7 - Контроль удовлетворения клиента.

3.2 Выбор метода организации технологического процесса ТО И ТР в СТО

Тупиковый метод применяется в условиях ремонтных мастерских или профилакториях на универсальных рабочих постах, расположенных в тупиковом порядке. Этот метод, хотя и уступает по ряду технико-экономических показателей поточному методу, но вполне обеспечивает высокий уровень качества и механизацию работ. В состав мастерской или профилактория должны входить диагностический пост или диагностическая установка. Этот метод наиболее целесообразен при техническом обслуживании мобильных машин различных типов и марок. Индивидуальный метод применяется в условиях строительной площадки (на месте работы машин). Этот метод уступает рассмотренным выше методам, но при наличии у организаций хорошо оснащенных передвижных технических средств для техобслуживания и передвижных диагностических установок, а также, если имеется возможность обеспечения качественного ремонта сборочных единиц узлов и агрегатов машин в заводских условиях или в условиях мастерских. Индивидуальный метод, получивший название агрегатно-узлового, вполне оправдывает себя, особенно в дорожно-строительных организациях, выполняющих рассредоточенные линейные работы. При выборе метода технического обслуживания и текущего ремонта машин необходимо учитывать следующие положения: характер, объемы и сроки строительно-монтажных работ; общую численность машинного парка и машин в хозяйстве, их типы, самоходность и транспортные скорости, наличие средств и средств технической диагностики; климатические и другие особенности. При том или ином методе применяются различные организационные формы. Основными из них являются централизованная, частично централизованная, децентрализованная, отличающиеся друг от друга степенью централизации работ и степенью разделения труда при выполнении работ. Организация технического обслуживания и текущего (эксплуатационного) ремонта дорожных машин зависит главным образом от характера работ, выполняемых этими машинами, состава парка, наличия и состояния технических средств, включая технические средства для диагностирования. При этом основной задачей организации технического обслуживания является изыскание наиболее оптимального режима его проведения, ч. е. такого режима, при котором периодичность и перечни выполняемых операций обеспечивают эксплуатационную надежность и долговечность машин при минимальных.

По рекомендации НИИАТ, техническое обслуживание целесообразно организовать на специализированных постах поточным методом (с внедрением в технологический процесс конвейеров для передвижения автомобилей с поста на пост: для ЕО - непрерывного действия, для ТО - периодического), если сменная программа составляет не менее:

для ЕО - 50 и более обслуживаний;

для ТО-1 - 12-15 и более обслуживаний;

для ТО-2 - 5-7 и более обслуживаний.

В противном случае должен быть применен либо метод тупиковых специализированных постов, либо метод универсальных постов.

При выборе метода следует иметь в виду, что наиболее прогрессивным методом является поточный, т.к. он обеспечивает повышение производительности труда вследствие специализации постов, рабочих мест и исполнителей, создает возможность для более широкой механизации работ, способствует повышению трудовой и технологической дисциплины, обеспечивает непрерывность и ритмичность производства, снижает себестоимость и повышает качество обслуживания, способствует улучшению условий труда и сокращению производственных площадей.

Технологический процесс текущего ремонта автомобилей может быть организован методом универсальных или специализированных тупиковых постов.

Выбираю агрегатно-участковый метод организации производства, который состоит в том, что все работы по ТО и ремонту автомобилей распределяются между производственными участками, полностью ответственными за результаты своей работы.

Эти участки являются основными звеньями производства. Каждый из основных производственных участков выполняет все работы по ТО и ТР автомобилей (узлов, механизмов, систем, приборов).

3.3 Технологический процесс объекта проектирования

В данном параграфе раскрываю содержание технологического процесса на объекте проектирования необходимо вкратце.

Примеры схем технологических процессов представлены в Приложении 5 и 6 Методических указаний.

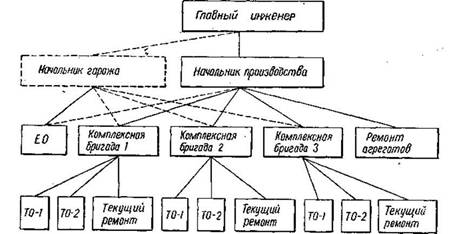

Организация производственного процесса СТО

3.4 Выбор режима работы производственных подразделений СТО

Работа производственных подразделений, занятых на СТО техническим обслуживанием, диагностикой и текущим ремонтом, должна быть согласована с режимом работы автомобилей на линии. При назначении их режима работы следует исходить из требований, выполнять большие объемы работ по ТО и ремонту в межсменное время.

При выборе режима работы производственных подразделений необходимо установить для каждого подразделения (см. подраздел 2.4):

количество рабочих дней в году подразделения 275;

число смен работы в сутки подразделения 1 смена;

продолжительность смены подразделения 8 часов;

в какую смену работает подразделение 1 смена;

время начала и окончания работы производственного подразделения 8.00-16.00.

Количество рабочих дней в году для производственных подразделений (Д_рг = 250, 305 или 365 дней) принимается по режиму работы автомобилей на линии и по количеству рабочих дней в году АТП. Время начала и окончания рабочих смен устанавливается на основании принятого количества рабочих дней в году, что позволяет определить продолжительность смены (Т_см) и количество рабочих дней в неделю.

Для наглядного представления принятых решений следует составить сводную таблицу режимов работы производственных подразделений (ТО, ТР, производственных участков) и совместить их с графиком работы автомобилей на линии. Пример графика представлен в Приложении 7 Методических указаний.

Количество рабочих дней в году -275

Режим работы производственных подразделений (ТО, ТР, производственных участков) и выхода автомобилей происходит в одну смену. Т_с = 8 часов

3.5 Расчет количества постов в зонах ТО И ТР И постов диагностики

Данный параграф дипломного проекта выполняется только по заданию на проектирование (проект зоны ТО, ТР, диагностики). Для проектов по производственным участкам (цехам) эта задача не решается.

Для проектов по техническому обслуживанию выполняется расчет количества постов и линий, для проектов по зоне текущего ремонта и диагностике - производится расчет количества постов.

.   Количество постов рассчитывается по формуле (при организации процесса ТО-2 на тупиковых универсальных или специализированных постах):

Пто = τп_, (3.1)

R

Пто = 295=0,55

680

где τ_п - такт поста, т.е. время обслуживания автомобиля на посту, мин;

R - ритм производства, т.е. время одного обслуживания, мин.

Такт поста рассчитывается по формуле:

τп = ∑Тгто ∙ 60 ∙ КН + t, мин; (3.2)

Nгто ∙ Р ∙ КИ

τп = 21253 ∙ 60 ∙ 0.8+ 3= 295 мин;

1939 ∙ 2 ∙ 0,9

где ∑Т^г_то - годовая трудоемкость постовых работ зоны (ТО-1 или ТО-2), чел.-ч,

(принимается по результатам расчетов годовой трудоемкости ТО-1 или ТО-2 подраздела 2.5 пояснительной записки);

К_Н - коэффициент неравномерности загрузки постов (принимается по Приложению Методических указаний);

N^г_то - годовая программа по ТО-1 или ТО-2, обслуживаний (см. расчеты);

Р - численность одновременно работающих на посту (принимается по приложению Методических указаний);
