Материал: Проектирование кузовного участка АТП

.2 Основные производственны вредности

Наиболее вероятные вредные производственные вещества и их предельно-допустимые концентрации (ПДК) по ГОСТ12.1.005-76.

Окись хрома-1 мг/м3;

Окислы углерода-6 мг/м3;

Окись азота-5 мг/м3;

Пыль-6 мг/м3.

Необходимы естественная и вытяжная вентиляция и индивидуальные средства защиты.

Вентиляцию рабочих мест следует оборудовать с таким расчётом, чтобы обеспечивалось удаление 1200 - 2000 м3 / час загрязнённого воздуха на 1 кг расходуемых электродов.

Средства защиты должны применяться в тех случаях, когда безопасность работ не может быть обеспечена конструкцией оборудования, организацией производственных процессов, архитектурно- планировочными решениями и средствами коллективной защиты, а также, если не обеспечивается гигиена труда.

Работодатель обязан своевременно и бесплатно за счет своих средств обеспечивать работников специальной одеждой, специальной обувью и другими средствами индивидуальной защиты (СИЗ), которые должны иметь сертификаты соответствия. Спецодежда сварщика - брезентовый костюм с огнестойкой пропиткой, ботинки, головной убор, диэлектрические перчатки или рукавицы.

Особое внимание следует уделять организации рабочего места для каждого сварщика в постоянных местах сварки (устраивать отдельную каби-ну для защиты от излучений и брызг расплавленного металла других сварщи-ков и вспомогательных рабочих). При необходимости работы сварщика на открытом воздухе его следует защитить от ветра, дождя и снега (это же требуется и для сварочных машин, используемых на открытом воздухе).

Для удаления вредных выбросов непосредственно от рабочих мест, стан-ков и оборудования, при работе которых выделяется пыль и мелкие частицы металла, резины, дерева и т.п., а также пары и газы, необходимо устраивать местную вытяжную вентиляцию, сблокированную с пуском оборудования.

При продолжительности работы в загазованной атмосфере не более одного часа предельно допустимая концентрация оксида углерода может быть повышена до 50 мг/м3, при продолжительности работы не более 30 минут - до 100 мг/м3, при продолжительности работы не более 15 минут - до 200 мг/м3. Повторные работы в условиях повышенного содержания оксида углерода в воздухе рабочей зоны могут производиться только после 2-часового перерыва.

За эксплуатацию вентиляционных установок отвечает работник (специалист), назначаемый приказом руководителя организации. Изменение регулировки вентиляционных установок, присоединение дополнительных насадок и каналов допускается только с разрешения работника, ответственного за эксплуатацию вентиляционных установок.

Перед пуском в эксплуатацию все вновь отремонтированные или реконструированные вентиляционные системы должны пройти наладку и испытания, которые должны выполняться специализированной организацией с составлением акта в установленном порядке.

При изменении технологических процессов, а также при перестановке производственного оборудования, загрязняющего воздух, действующие на данном участке (цехе) вентиляционные установки должны быть приведены в соответствие с новыми условиями.

Система вентиляции предусматривает собой комплекс устройств, обеспечивающих воздухообмен в помещении, т.е. удаление из помещения загрязнённого, нагретого, влажного воздуха и подача в помещение свежего, чистого воздуха.

При естественной вентиляции воздухообмен осуществляется благодаря возникновению разницы давления с наружи и внутри здания. Разность давления обуславливается, прежде всего, тепловым напором, возникающим из-за того, что более тёплый воздух в помещении имеет маленькую плотность, чем более холодный воздух снаружи помещения. В результате более тёплый воздух в помещении поднимается вверх и удаляется из помещения через вытяжные трубы, а его место занимает свежий, боле6е прохладный и чистый воздух, поступающий в помещение через окна, двери, форточки, фрамуги, щели.

Механическая вентиляция лишена недостатков естественной вентиля-ции. Механической называется вентиляция, в которой воздух подаётся в помещения и (или) удаляется из них по системам вентиляционных каналов с использованием специальных механических побудителей - вентиляторов. Механическая вентиляция может быть приточной, при которой воздух вентилятором подаётся в помещение; вытяжной, при которой воздух удаляет-ся из помещения, и приточно-вытяжная, при которой свежий воздух подаётся в помещение, а загрязнённый воздух удаляется из помещения.

В нерабочее время в производственных помещениях разрешается использовать приточную вентиляцию для рециркуляции, с выключением ее не менее чем за 30 минут до начала работы.

Для рециркуляции в рабочее время допускается использовать воздух помещений, в которых отсутствуют выделения вредных веществ и паров или выделяющиеся вещества относятся к IV классу опасности и их концентрация в воздухе не превышает 30% ПДК в воздухе рабочей зоны.

Система местной вытяжной вентиляции предназначена для локализа-ции и предотвращения распространению по всему помещению вредных веществ, образующих на отдельных участках производства.

Все вентиляционные системы должны быть в исправном состоянии. Если при работе вентиляционной системы содержание вредных веществ в воздухе производственного помещения превышает предельно допустимые концентрации (ПДК), то следует провести испытание, а при необходимости - реконструкцию системы. При этом работа должна быть прекращена, а работники удалены из помещения.

.3 Оптимальные метеорологические условия

Для кузовного участка оптимальная температура воздуха:

Зимой 17…..19 °С.

Летом 20…..22°С.

Относительная влажность 40…..60%.

Скорость движения воздуха: зимой 0,3 м/сек.

летом 0,4 м/сек.

Для обеспечения комфортных условий необходимо поддерживать тепловой баланс между выделениями теплоты организмом человека и отдачей тепла окружающей среде. Обеспечить тепловой баланс можно, регулируя значения параметров микроклимата в помещении (температуры, относительной влажности и скорости движения воздуха). В рабочую зону, а также в осмотровые канавы воздух должен подаваться в холодный период года с температурой не выше 25 °С и не ниже 16 °С.

Поддерживая указанные параметры на уровне оптимальных значений обеспечивает комфортные климатические условия для человека, а на уровне допустимых - предельно допустимые, при которых терморегуляции организма человека обеспечивает тепловой баланс и не допускает перегрева или переохлаждения организма.

.4 Освещение

Для кузовного участка применяют естественное и искусственное освещение, поэтому рабочие места нужно располагать ближе к окнам, выбирая оконные проемы соответствующего размера. Окна, обращенные на солнечную сторону, должны быть оснащены устройствами, обеспечивающими защиту от прямых солнечных лучей. Минимальная освещенность рабочей поверхности зависит от величины объекта различения. Под объектом различения понимают отдельную часть рассматриваемого предмета (царапина, пятно, риска и т. д.), которая должна быть чётко видна в процессе работы с деталями.

Не допускается загораживать окна и другие световые проемы материалами, оборудованием и т.п.

Световые проемы верхних фонарей должны быть застеклены армирован-ным стеклом или под фонарем должны быть подвешены металлические сетки для защиты от возможного выпадения стекол.

Очистка от загрязнений остекления светопроемов и фонарей должна проводиться регулярно, при значительном загрязнении не менее 4-х раз в год, а при незначительном - не менее 2-х раз в год.

Для обеспечения безопасности при очистке остекления светопроемов следует использовать специальные приспособления (лестницы-стремянки, подмости и т. п.).

Помещения и рабочие места должны обеспечиваться искусственным освещением, достаточным для безопасного выполнения работ, пребывания и передвижения людей в соответствии с требованиями действующих строитель-ных норм и правил. Чистка светильников должна производиться в сроки, указан-ные в действующих строительных нормах и правилах.

Устройство и эксплуатация системы искусственного освещения должны соответствовать требованиям действующих нормативных правовых актов.

Для электропитания светильников общего освещения в помещениях применяют, как правило, напряжение не выше 220 В. В помещениях без повышенной опасности указанное напряжение допускается для всех стационар-ных светильников независимо от высоты их установки.

Светильники с люминесцентными лампами напряжением 127-220 В допускается устанавливать на высоте менее 2,5 м от пола при условии недоступности их токоведущих частей для случайных прикосновений. Для мест-ного освещения рабочих мест следует использовать светильники с непросве-чивающими отражателями. Конструкция светильников местного освещения должна предусматривать возможность изменения направления света.

Для электропитания светильников местного стационарного освещения должно применяться напряжение: в помещениях без повышенной опасности - не выше 220 В, а в помещениях с повышенной опасностью и особо опасных - не выше 50 В. При использовании для общего и местного освещения люминесцентных и газоразрядных ламп должны быть приняты меры для исключения стробоскопического эффекта.

Норма освещённости - от 100 до 200 лк. Для ламп освещения использу-ют напряжение 220 В., а для переносок используется напряжение не более 40 В. Кроме этого, на рабочей поверхности должны отсутствовать резкие тени. На пост участке - контролировать освещение, светильники защищенные, взрывобезопасные.

Для искусственного освещения применяют электрические лампы двух типов:

R лампы накаливания (ЛН);

R  газоразрядные лампы (ГЛ).

Лампы накаливания относятся к источникам света теплового излуче-ния. Видимое излучение (свет) в них получается в результате нагрева электрическим током вольфрамовой нити.

В газоразрядных лампах видимое излучение возникает в результате электрического разряда в атмосфере инертных газов или паров металлов, которыми заполняется колба лампы. Газоразрядные лампы называются люминесцентными.

К газоразрядным относят различные типы люминесцентных ламп низкого давления с разным распределением светового потока по спектру:

R лампы белого света (ЛБ);

R  лампы холодно-белого света (ЛХБ);

R  лампы с улучшенной светоотдачей (ЛДЦ) и т. д.

На кузовном участке производятся сварочные работы, стены сварочных отделений окрашены в светло серый цвет краской с добавлением в нее окиси цинка или титана для поглощения ультрафиолетовых лучей.

6.5 Производственный шум, ультразвук и вибрация

Шум и вибрацию создаёт вентиляция, стенды и т. д. Необходима звукоизоляция, звукопоглощение и виброизоляция. Применять звукоизоля-цию стен, дверей, звукопоглощение и виброизоляция, которая заключается в уменьшении передачи колебаний от источника возбуждения защищаемому объекту при помощи устройств, помещаемых между ними.

Также делать виброгашение, осуществляют путём установки агрегатов на массивный фундамент. Одним из способов подавления вибраций является установка виброгасителей.

Защиты от шума относят ушные вкладыши, наушники и шлемы. Наушники плотно облегают ушную раковину и удерживаются на голове дугообразной пружиной. Их эффективность изменяется от 7 дБ на частоте 125 Гц до 38 дБ на частоте 8000 Гц.

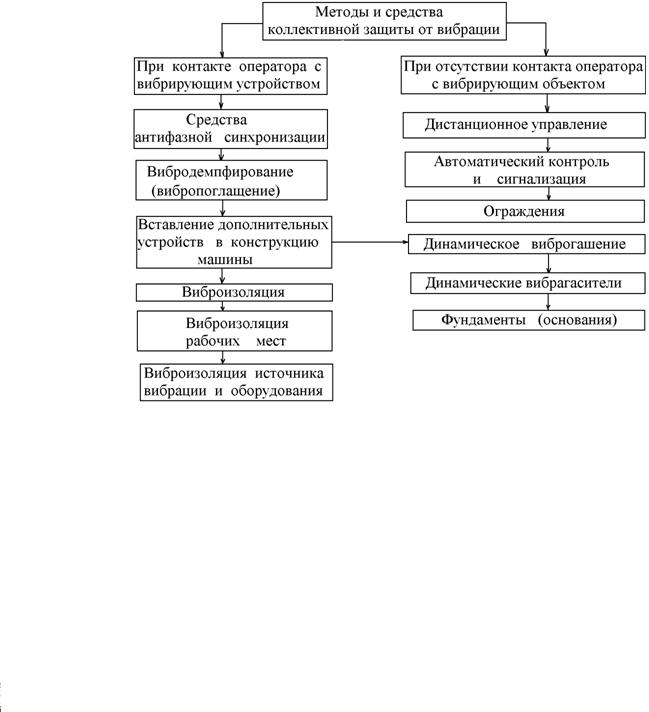

Рис. 5. Классификация методов и средств защиты от вибрации

Требования к обеспечению вибробезопасности
в соответствии с ГОСТ 12.1.01-90

Основным способом обеспечения вибробезопасности должны быть создание и применение вибробезопасных машин.

При проектировании технологических процессов и производственных зданий и сооружений должны быть:

R выбраны машины с наименьшей вибрацией;

R  зафиксированы рабочие места (зоны), на которых работающие могут подвергаться воздействию вибрации;

R  определены требования вибробезопасности по санитарным нормам с учетом временных ограничений воздействия вибраций, заложенных в технологический процесс и зафиксированных в проектной документации;

R  разработаны схемы размещения машин с учетом создания минималь-ных условий вибрации на рабочих местах;

R  произведена и указана в проектно-технологической документации оценка ожидаемой вибрационной нагрузки на оператора;

R  выбраны строительные решения оснований и перекрытий, обеспечивающие выполнения требований вибрационной безопасности труда;

R  выбраны и рассчитаны необходимые средства виброзащиты для машин или рабочих мест, обеспечивающие вместе со строительными решениями выполнение требований вибробезопасности труда.

.6 Требования к технологическим процессам и оборудованию

На участке ТО и ремонт должны проводиться на специально отведен-ных местах, оснащенных необходимыми приборами, устройствами и приспособлениями.

Убирать рабочее место от пыли, опилок, стружки, мелких металлических обрезков разрешается только с помощью щетки.

Снятые с АТС кабины и кузова для ремонта должны устанавливаться и надежно закрепляться на специальных подставках. Детали, подлежащие правке, должны устанавливаться на специальные оправки. Перед правкой крыльев и других деталей из листовой стали их следует очистить от ржавчины металлической щеткой. При изготовлении деталей и заплат из листовой стали острые углы, края, и заусенцы должны быть зачищены. Резать на механических ножницах и гнуть на гибочных станках разрешается металл, толщина которого не превышает допустимую величину для данного оборудования.

Не допускается:

v придерживать руками вырезаемые части поврежденных мест при вырезке их газовой резкой;

v  работать абразивным кругом без защитного кожуха;
держать руки против режущих роликов при резке листового металла на механических ножницах.

v Перед подачей воздуха для работы пневматического резака необходимо установить резак в рабочее положение.

v Переносить, править и резать детали из листового металла необходимо в рукавицах.

v  В процессе работы обрезки металла необходимо складывать в специально отведенные места (ящики).

v  Закреплять абразивный инструмент в зачистной машинке следует двумя ключами;

v Выполнять какие-либо работы на автомобиле (прицепе, полуприцепе), вывешенном только на одних подъемных механизмах (домкратах, талях и т.п.), кроме стационарных;

v  выполнять какие-либо работы без подкладывания козелков (упора или штанги под плунжер) под вывешенный АТС (автомобиль, прицеп, полу-прицеп) на передвижные (в том числе канавные) подъемники, не снабжен-ные двумя независимыми приспособлениями, одно из которых - страховочное, препятствующие самопроизвольному опусканию их рабочих органов в соответствии с требованиями государственного стандарта;

v  оставлять АТС после окончания работ вывешенными на подъемниках;

v  подкладывать под вывешенный автомобиль (прицеп, полуприцеп) вместо козелков диски колес, кирпичи и другие случайные предметы;

v  проводить техническое обслуживание и ремонт АТС при работающем двигателе, за исключением отдельных видов работ, технология проведения которых требует пуска двигателя;

v  поднимать (вывешивать) АТС за буксирные приспособления (крюки) путем захвата за них тросами, цепями или крюком подъемного механизма;
