Это позволяет строить каскад на VT3 даже без сопротивления в цепи эмиттера (без местной ООС).

Каскад на VT1 представляет собой еще один предварительный усилитель напряжения, выполненный на половине дифференциального каскада. Вторая половина задействована в петле отрицательной ОС по напряжению последовательной по входу, охватывающей все три каскада по переменному и постоянному току. Коэффициент петлевого усиления в ней равен произведению коэффициентов усиления каскадов на VT1 и VT3, коэффициента передачи оконечного эмиттерного повторителя, делителя напряжения на сопротивлениях R7 и R6, коэффициента передачи эмиттерного повторителя на транзисторе VT2 и зависит от сопротивления источника сигнала RИ. Эта петля обратной связи выделена на рис. 5.10, б. Большое усиление в петле позволяет получить очень глубокую обратную связь. В свою очередь глубокая отрицательная обратная связь по переменной составляющей позволяет снизить нелинейные искажения всего усилителя до сотых и даже тысячных долей процента. Эта же ООС по постоянной составляющей стабилизирует режим работы всех транзисторов.

Каскад на транзисторе VT3 (см. рис. 5.9) охвачен частотно-зависимой ООС по напряжению параллельной по входу, создаваемой конденсатором С3. Эта местная ООС сужает частотную характеристику петли обратной связи и устраняет возможность самовозбуждения усилителя мощности на высоких частотах.

212

Сопротивление R5 в схеме (см. рис. 5.9), особенно в усилителях, выполненных по интегральной технологии, заменяется генератором стабильного тока, как это обычно делается в дифференциальных каскадах. Такая замена повышает температурную стабильность усилителя и уменьшает чувствительность к синфазной помехе.

Входная часть усилителя мощности, ограниченная линией, проходящей по контактам 1 - 4, в отдельных случаях может быть заменена более простой схемой, представленной на рис. 5.10, а. Качественные показатели усилителя при этом ухудшаются незначительно.

Использование двухполярного источника питания, как в схеме на рис. 5.5, а, позволяет несколько упростить схему усилителя мощности (см. рис. 5.9). Прежде всего отпадает необходимость в конденсаторе С6, так как точка подключения нагрузки в этом случае имеет нулевой потенциал. Входная цепь усилителя

также упрощается. Постоянный потенциал базы транзистора VT1 не отличается от потенциала общего провода, следовательно, отпадает надобность в сопротивлениях делителя R1 и R2, что ведет к увеличению входного сопротивления усилителя. Если при этом источник сигнала не содержит постоянной составляющей, то конденсатор С1 также может быть исключен из схемы.

Как следует из рис. 5.5, в, амплитуда напряжения на нагрузке не может быть больше, чем Е0/2. Следовательно, мощность, отдаваемая в нагрузку рассматриваемыми усилителями мощности, не превышает величины

Для увеличения этой мощности необходимо повышать напряжение питания Е0, что не всегда возможно. Увеличить отдаваемую мощность можно путем использования мостовой схемы. В мостовой схеме обычно используют два усилителя мощности, подобных схеме, представленной на рис. 5.9. На рис. 5.11 представлена мостовая схема, в которой для простоты изображены только оконечные каскады.

В этой схеме нагрузка включается между выходами двух усилителей мощности, которые возбуждаются от симметричного источника сигнала.

213

6.УСИЛИТЕЛИ ПОСТОЯННОГО ТОКА

6.1.Основные свойства усилителей постоянного тока

Под усилителями постоянного тока (УПТ) понимают усилители, способные усиливать сигналы, нижняя частота которых может быть равной нулю. Частотная характеристика (рис. 6.1) таких усилителей начинается с определенного значения на частоте fH = 0 и остается постоянной до частоты fB, которая, как обычно, определяется техническим заданием на усилитель.

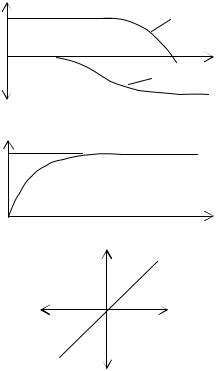

На рис. 6.1 представлены также фазовая, переходная и амплитудная характеристики усилителя постоянного тока. Его фазовая характеристика отличается от подобной характеристики усилителя переменного тока тем, что она расположена в области отрицательных значений фазового сдвига. На переходной характеристике УПТ отсутствует спад в области больших времен, характерный

прямого действия и усилители постоянного тока с преобразованием. В УПТ прямого действия используются непосредст-

венные связи между каскадами, источником сигнала и нагрузкой. В усилителях с преобразованием входной сигнал с помощью преобразователя частоты преоб-
