Материал: Попов Э.Г. Основы аналоговой техники. Учеб. пособие для студ. радиотехнических спец

9.2. Регулировка усиления

Предназначение регуляторов усиления:

предохранение усилителя от перегрузок в случае, когда динамический диапазон сигнала превышает динамический диапазон усилителя;

поддержание постоянной величины коэффициента усиления при замене активных элементов, старении деталей усилителя, изменении питающих напряжений и т.д.;

изменение величины выходного сигнала в нужных пределах.

Для целей изменения коэффициента усиления можно использовать потенциометрический делитель напряжения, обратную связь с переменной глубиной и изменение режима работы активных элементов.

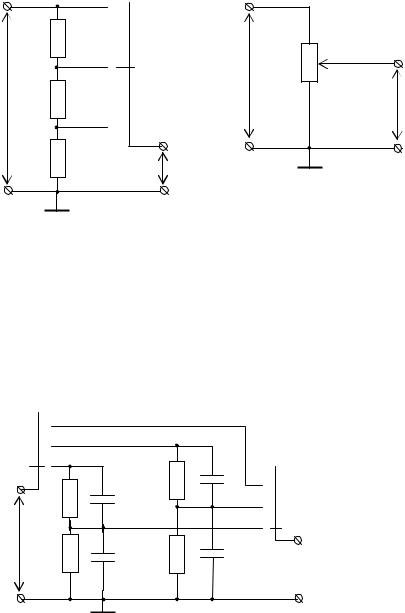

Потенциометрический регулятор усиления может быть дискретным и плавным (рис. 9.1).

Принцип действия в обоих регуляторах один и тот же. Выходной сигнал u2 выделяется на нижнем плече делителя. Согласно второму закону Кирхгоффа, его величина пропорциональна величине сопротивления, образующего нижнее плечо. Коэффициенты передачи дискретного и плавного регулятора соответственно имеют вид

Дискретный регулятор оказывается обычно сложнее плавного и используется чаще всего в измерительной аппаратуре.

Если регулятор усиления должен работать в широкой полосе частот, то приходится учитывать реактивные элементы, подключаемые к нижнему плечу делителя. Такой регулятор, как правило, строится по параллельной схеме (рис. 9.2), собираемой из нескольких делителей с соответствующими коэффициентами деления.

К нижнему плечу делителя оказывается подключенной входная емкость следующего каскада, которая и приводит к частотной зависимости коэффициента передачи. При этом полное сопротивление нижнего плеча с ростом частоты уменьшается и при активном сопротивлении верхнего плеча коэффициент деления падает с увеличением частоты. Для сохранения постоянного коэффи

266

бором электронных ключей, состояние которых фиксируется запоминающим устройством.

Плавная регулировка усиления осуществляется с помощью переменных сопротивлений, используемых в качестве делителей напряжения сигнала (см. рис. 9.1, б). При проектировании регуляторов громкости для усилителей сигналов звуковой частоты приходится дополнительно учитывать особенности слухового восприятия человека. Человеческое ухо устроено таким образом, что ощущение громкости звука у человека пропорционально логарифму уровня сигнала. Поэтому если взять в качестве регулятора громкости переменный резистор с линейной зависимостью сопротивления от положения движка, то будет казаться, что громкость очень быстро растет в самом начале поворота движка и почти не изменяется на всей второй половине его движения. Использование резистора с показательным законом изменения сопротивления в зависимости от положения движка позволяет получить ощущение равномерного изменения громкости, пропорционального углу поворота движка. Правда, получить такую зависимость на практике мешают сравнительно малые сопротивления, шунтирующие регулятор со стороны источника сигнала и нагрузки и нарушающие необходимый закон изменения сопротивления.

хранения равномерной частотной характеристики восприятия звука при уменьшении уровня громкости необходимо уменьшать сигнал на средних частотах сильнее, чем на нижних и верхних. Такой эффект достигается путем использования тонкомпенсированных регуляторов громкости (рис. 9.3). В этом регуляторе введены дополнительные цепи коррекции частотной характеристики. Конденсатор СВ осуществляет коррекцию в области верхних частот. Емкость СВ выбирается небольшой величины и поэтому не оказывает никакого влияния на область низких и средних частот. На высоких частотах полное сопротивление верхнего плеча делителя уменьшается, что обеспечивает

268

подъем частотной характеристики на этих частотах по отношению к области средних частот. Постоянная времени последовательного соединения CНRН выбрана таким образом, чтобы эта цепочка шунтировала нижнее плечо делителя в области средних и более высоких частот и тем самым создавала относительный подъем для низкочастотных составляющих спектра сигнала. По мере движения среднего вывода потенциометра вниз этот эффект выпячивания низких и высоких частот по отношению к средним усиливается. Глубина регулировки уровня, оцениваемая как отношение уровней сигнала в крайних положениях регулятора, для описанной выше регулировки громкости лежит в пределах 35 – 45дБ.

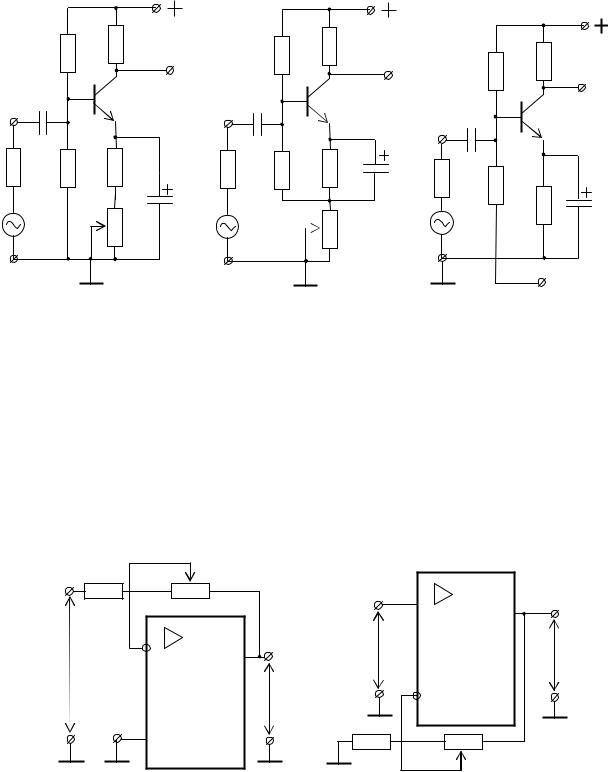

Плавное изменение уровня сигнала на выходе усилителя можно осуществить, меняя режим работы активного элемента или глубину обратной связи. Примеры таких схем представлены на рис. 9.4.

Всхеме на рис. 9.4, а производится плавная регулировка усиления за счет изменения положения рабочей точки. Увеличение сопротивления RP приводит к уменьшению тока через транзистор, снижению его крутизны и, следовательно, коэффициента усиления данного каскада. Глубина регулировки ограничена тем, что при значительном уменьшении тока эмиттера появляются дополнительные нелинейные искажения и увеличивается влияние собственных шумов.

Всхеме на рис. 9.4, б переменное сопротивление RP создает местную отрицательную обратную связь по току, последовательную по входу по переменной составляющей. Глубина обратной связи и соответственно коэффициент усиления зависят от величины сопротивления RP. Если в предыдущей схеме конденсатор СЭ подключить только параллельно сопротивлению RЭ, то в ней будут действовать оба метода и глубина регулировки значительно увеличится.

Управление коэффициентом усиления за счет изменения положения рабочей точки (см. рис. 9.4, в) широко применяется в системах автоматической регулировки усиления (АРУ). В этом случае в цепь базового делителя подается управляющее напряжение UУПР, величина которого определяется значением выходного сигнала.

269
