срок его службы и надежность. Поэтому полоса пропускания усилителя с механическим преобразователем частоты ограничена частотами в 20 - 50 Гц.

Широко используемые кольцевые диодные и транзисторные модуляторы могут работать на значительно более высоких частотах. Соответственно полоса пропускания усилителей с преобразованием, использующих такие модуляторы, может превышать сотни килогерц. Однако при этом заметно возрастает дрейф нуля.

6.4.Реактивные усилители

Креактивным усилителям относят усилители, которые в качестве активного элемента используют переменную индуктивность или емкость, изменяющиеся под воздействием усиливаемого сигнала. По своему принципу действия реактивные усилители приближаются к усилителям постоянного тока с преобразованием. Изменяющаяся в соответствии с усиливаемым сигналом индуктивность или емкость включается в цепь мощного генератора высокой частоты и управляет величиной его тока. Таким образом, в цепи этого генератора начинает протекать переменный ток высокой частоты, амплитуда которого изменяется по закону усиливаемого сигнала. Теперь остается продетектировать этот мощный ток, отфильтровать высокочастотную составляющую и подать усиленный сигнал на нагрузку.

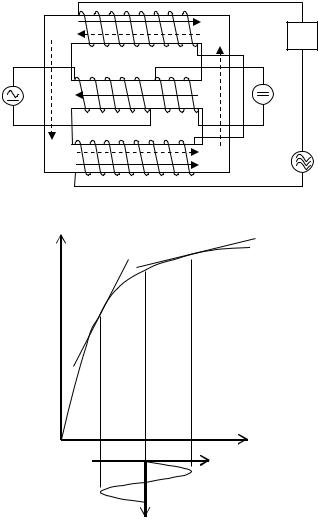

Примером реактивного усилителя может служить магнитный усилитель (рис. 6.7, а). Магнитный усилитель строится на броневом сердечнике из магнитного материала и имеет три обмотки. Две из них намотаны на центральном стержне и одна, состоящая из двух частей, на боковых стержнях сердечника. На центральном стержне расположены управляющая обмотка, на которую подается усиливаемый сигнал UВХ, и обмотка смещения, запитываемая напряжением Е0. В цепь третьей обмотки включены мощный высокочастотный генератор UГ

инагрузка, состоящая, как уже говорилось, из детектора, фильтра нижних частот и собственно нагрузки. Частота генератора, как и в случае балансного модулятора, выбирается в 5 - 10 раз выше верхней частоты усиливаемого сигнала.

222

На рис. 6.7, б приведен график зависимости индукции В в сердечнике от напряженности магнитного поля Н, позволяющий облегчить понимание принципа работы магнитного усилителя. Под воздействием тока, задаваемого напряжением Е0, рабочая точка выводится на середину нелинейного участка кривой намагничивания. Входной сигнал возбуждает ток в управляющей обмотке, под влиянием которого изменяется напряженность магнитного поля и соответственно изменяется магнитная индукция в сердечнике. Магнитная проницаемость сердечника µ пропорциональна скорости изменения магнитной индукции и определяется в каждой точке кривой производной dB/dH. Индуктивность катушки с магнитным сердечником непосредственно зависит от его магнитной проницаемости. Индуктивность и соответственно сопротивление для высоко-

Такое включение обмоток исключает попадание высокочастотных магнитных потоков в средний стержень сердечника (они в нем будут направлены навстречу друг другу). В результате исключается попадание высокочастотной состав-

223

ляющей во входную цепь усилителя. Расположение управляющей обмотки на центральном стержне позволяет устранить проникновение входного сигнала напрямую в выходную цепь. Магнитные потоки, возбуждаемые управляющей обмоткой в половинках выходной, направлены навстречу друг другу, и ЭДС, наводимые ими, компенсируются. Коэффициент усиления по мощности магнитного усилителя пропорционален отношению числа витков входной обмотки к числу витков выходной. Поэтому, увеличивая число витков управляющей обмотки, можно получить значительный коэффициент усиления (в 103 - 104 раз). С ростом числа витков растет индуктивность управляющей обмотки и соответственно сужается полоса усиливаемых частот.

Благодаря высокому коэффициенту усиления, высокой надежности при практически не ограниченном сроке службы, малому уровню собственных шумов, нечувствительности к ударам и вибрациям магнитные усилители находят широкое применение в различных регулирующих и управляющих системах, стабилизаторах тока и напряжения, устройствах автоматического регулирования. Магнитные усилители, собранные по двухтактной схеме, используются в качестве балансных модуляторов в схемах УПТ с преобразованием.

Принцип действия емкостного (диэлектрического) усилителя мало отли-

ния, включенного через разделительный конденсатор СР последовательно с варикапом и нагрузкой, изменяется в соответствии с изменением емкостного сопротивления VD, т.е. с изменением усиливаемого сигнала. Разделительная индуктивность не пропускает ток высокочастотного генератора в источник сигнала. Разделительная емкость препятствует прямому прохождению входного сигнала в нагрузку. Как и в предыдущем усилителе, нагрузкой здесь являются детектор, фильтр нижних частот и потребитель усиленного сигнала. Область применения диэлектрических усилителей та же, что и у магнитных.

224

7.УСИЛИТЕЛИ С ОБРАТНОЙ СВЯЗЬЮ

7.1.Устойчивость усилителей с обратной связью

Благодаря тому что ОС влияет на любые параметры усилителя и позволяет изменять их в широких пределах, она находит применение практически в каждом разрабатываемом усилительном устройстве. Для получения требуемых параметров усилителя чаще всего используется отрицательная обратная связь. Как известно, коэффициент усиления усилителя с обратной связью имеет вид

В случае отрицательной ОС знак минус в знаменателе должен быть заменен плюсом. Таким образом, введение в усилитель отрицательной обратной связи снижает коэффициент усиления усилителя и, казалось бы, не должно приводить к самовозбуждению. Однако когда говорят об отрицательной обратной связи в усилителе переменного тока, то гарантируют ее знак только в области средних частот. Дополнительные частотно-зависимые фазовые сдвиги, появляющиеся в области нижних и верхних частот, могут оказаться достаточными для изменения полярности обратной связи. В этом случае коэффициент петлевого усиления КП также изменит свой знак, и обратная связь из отрицательной превратится в положительную. При этом вполне возможно, что на ка- кой-то частоте коэффициент петлевого усиления К& П может приблизиться к

единице и знаменатель в (7.1) устремится к нулю. Коэффициент усиления КF такого усилителя будет стремиться к бесконечности, и любой, даже самый слабый сигнал, соответствующий данной частоте, будет усилен этим усилителем максимальным образом. Уровень такого сигнала на выходе будет ограничен только нелинейностью используемого усилительного элемента и напряжением питания усилителя. Сигнал с любой другой частотой, для которого коэффициент усиления уже не будет стремиться к бесконечности, окажется настолько слабее, что станет неразличимым на выходе усилителя. Таким образом, усилитель окажется загруженным собственными колебаниями с частотой, на
