Материал: МАШИНОВИКОРИСТАННЯ ТЕХНІКИ В ТВАРИННИЦТВІ ЧАСТИНА 2 ТДАТУ

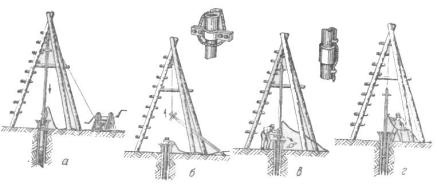

а, б, в, г – послідовність опускання насоса в свердловину.

Рисунок 3 – Схема встановлення заглибного електронасоса.

Трубу №1 одним кінцем з’єднують з насосним агрегатом, а на іншій ставлять з’єднувальну муфту. Електродвигун з’єднують з кабелем. Потім під нижній кінець муфти ставлять монтажний хомут і охоплюють його тросом.

За допомогою лебідки спускають трубу з насосом у свердловину. Кабель в міру опускання закріплюють вздовж труби за допомогою спеціальних скоб через кожні 1,5…2 м. У місцях кріплення кабель ізолюють. Як тільки монтажний хомут упреться в оголовок свердловини, під’єднують трубу №2, а другий монтажний хомут прикріплюють нижче другої муфти. Знову хомут охоплюють тросом, піднімають трубу і загвинчують її нижнім кінцем у муфту першої труби, опущеної разом з насосом у свердловину.

Загвинчувати трубу потрібно так, щоб не зірвалась різьба і не розширилась муфта, а кінці з’єднувальних труб не стикались. Потім, знявши хомут з першої труби, плавно опускають до упору в оголовник іншого хомута. Так поступово опускають агрегат у свердловину до заданої глибини.

Потім верхню частину труби кріплять на оголовнику, обладнують водовідводом, манометром, зворотним клапаном та засувкою.

При монтажі станції керування слід звертати особливу увагу на надійність захисту обмоток електродвигуна від перегрівання.

Після пробного пуску воду зі свердловин відкачують до повного її освітлення.

143

2.3.4 Монтаж автоматичної безбаштової електроводокачки

Обладнання безбаштової водокачки монтують у заглибній залізобетонній камері над шахтним колодязем чи поряд з ним (рис.

4)

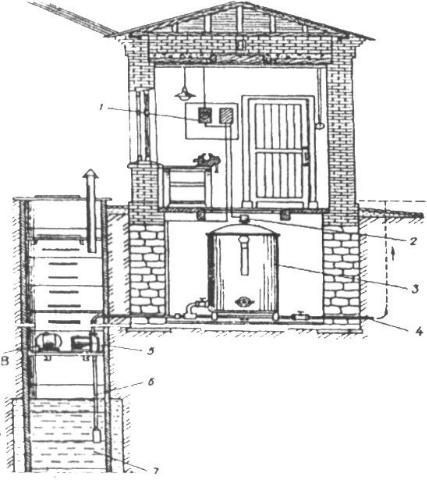

1 – пульт керування; 2 – реле тиску; 3 – гідропневматичний бак; 4 – нагнітальна труба; 5 – насос; 6 – всмоктувальна труба з приймальним клапаном; 7 – шахтний колодязь; 8 – електродвигун.

Рисунок 4 – Монтажна схема автоматичної водопідйомної установки типу ВУ.

В камері встановлюють гідропневматичний бак 3 на відстані 500 мм від стін та нагнітальні труби з регулювальною і запобіжною арматурою. У шахтному колодязі 7 монтують на капітальному помості насосний агрегат 5. Помост за глибиною колодязя розміщують так, щоб відстань від осі вала насоса до динамічного рівня води в колодязі не перевищувала 2 м. Опорну плиту насоса закріплюють горизонтально до помосту болтами.

144

При монтажі насосного агрегату перевіряють співвісність валів насоса і електродвигуна. Неспіввісність валів може бути не більше як 0,15 мм.

Всмоктувальну трубу з приймальним клапаном і фільтром монтують так, щоб приймальний клапан розміщувався нижче динамічного рівня води більш як на 0,5 м і від дна колодязя не менше як на 0,3 м.

Потім монтують нагнітальну трубу 4, один кінець якої приєднують до нагнітального патрубка насоса, а другий – до водопровідної мережі. На цій трубі встановлюють зворотній клапан і регулювальну засувку. Паралельно нагнітальній трубі приєднують гідравлічний бак за допомогою патрубка з вентилем. Станцію керування розміщують над підвальною камерою. Приміщення станції керування повинно бути сухим, а взимку опалюватися.

2.4Хід проведення

2.4.1Перевірка викладачем самостійної підготовки студентів до лабораторної роботи (наявність письмових відповідей на надані питання).

2.4.2Викладач знайомить студентів з метою, змістом даної роботи та вимогами до захисту.

2.4.3Захист лабораторної роботи відбувається за допомогою тестів наприкінці заняття за умови правильного оформлення звіту.

2.5Після виконання роботи, студент складає звіт, який вміщує дані:

2.5.1Найменування, номер та мету роботи.

2.5.2Загальні вимоги до монтажу водопровідних мереж та водонасосного обладнання.

2.5.3Вимоги до монтажу зовнішнього водопроводу та системи водопостачання й напування.

2.5.4Правила монтажу водонасосного обладнання

2.5.5Порядок монтажу відцентрових насосів.

2.5.6Порядок монтажу заглибних насосів.

2.5.7Порядок монтажу автоматичної водопідйомної установки. 2.5 8 Порядок монтажу водоструменевих установок.

Пункти 1,2,3 студент виконує самостійно, як підготовку до

лабораторних занять.

145

2.6Контрольні запитання

2.6.1Складові системи водопостачання й напування.

2.6.2Загальні вимоги до монтажу водопровідних мереж та водонасосного обладнання

2.6.3Вимоги до монтажу зовнішнього водопроводу

2.6.4Загальні положення монтажу насосів.

2.6.5Порядок монтажу відцентрових насосів.

2.6.6Яка глибина забору води цих насосів?

2.6.7Для чого на насосах ставлять зворотний клапан?

2.6.8Порядок монтажу заглибних установок.

2.6.9Які існують відцентрові заглибні установки ?

2.6.10Порядок монтажу автоматичної водопідйомної установки.

146

ДОДАТОК А

(довідковий)

А.1 Монтаж системи водопостачання й напування

Для своєчасного забезпечення тваринницьких ферм водою необхідно технічно-грамотно виконати монтаж систем водопостачання й напування.

До системи водопостачання й напування належить комплекс машин, обладнання й споруд, який забезпечує забір, очистку, транспортування, зберігання й розподіл води між споживачами. Система водопостачання може бути централізованою, що забезпечує одночасну подачу води на всі об'єкти в господарстві, і локальною, коли водопостачання здійснюється для одного об'єкта.

До системи водопостачання входять насоси, якими забирають воду із джерела, нагнітальний водопровід, башта (накопичувач), розподільний зовнішній і внутрішній водопровід, а також автонапувалки, запірно-регулювальна й електрична арматура й електропроводка.

А.2 Загальні вимоги до монтажу водопровідних мереж та водонасосного обладнання

Водопроводи прокладають відповідно до робочих креслень. Конфігурація водопровідної мережі залежить від прийнятої схеми водопостачання, плану місцевості, розміщення джерел і споживачів. Роботи по монтажу водонасосного обладнання та водопровідних мереж здійснюються на основі вимог технічного проекту й норм (СНІП Ш-Г10-62). Крім цього, при монтажі та випробуванні насосного обладнання необхідно керуватися технічними вимогами, що вказані в інструкціях заводів-виробників, а також виконувати правила техніки безпеки, охорони праці й протипожежної безпеки. При виконанні монтажних робіт необхідно мати документацію: план водопровідних мереж, складальні креслення насосних агрегатів, заводські креслення, паспорт, де вказано розміри даного агрегату, комплектні відомості, технічні умови, а також інструкції по монтажу й експлуатації водонасосного обладнання. До початку монтажних робіт потрібно закінчити будівельні роботи приміщень, фундаментів і каналів згідно з вимогами СНІП.

147
